Elektrozawór

Alternative title
Solenoid valve
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426275
Abstract PL

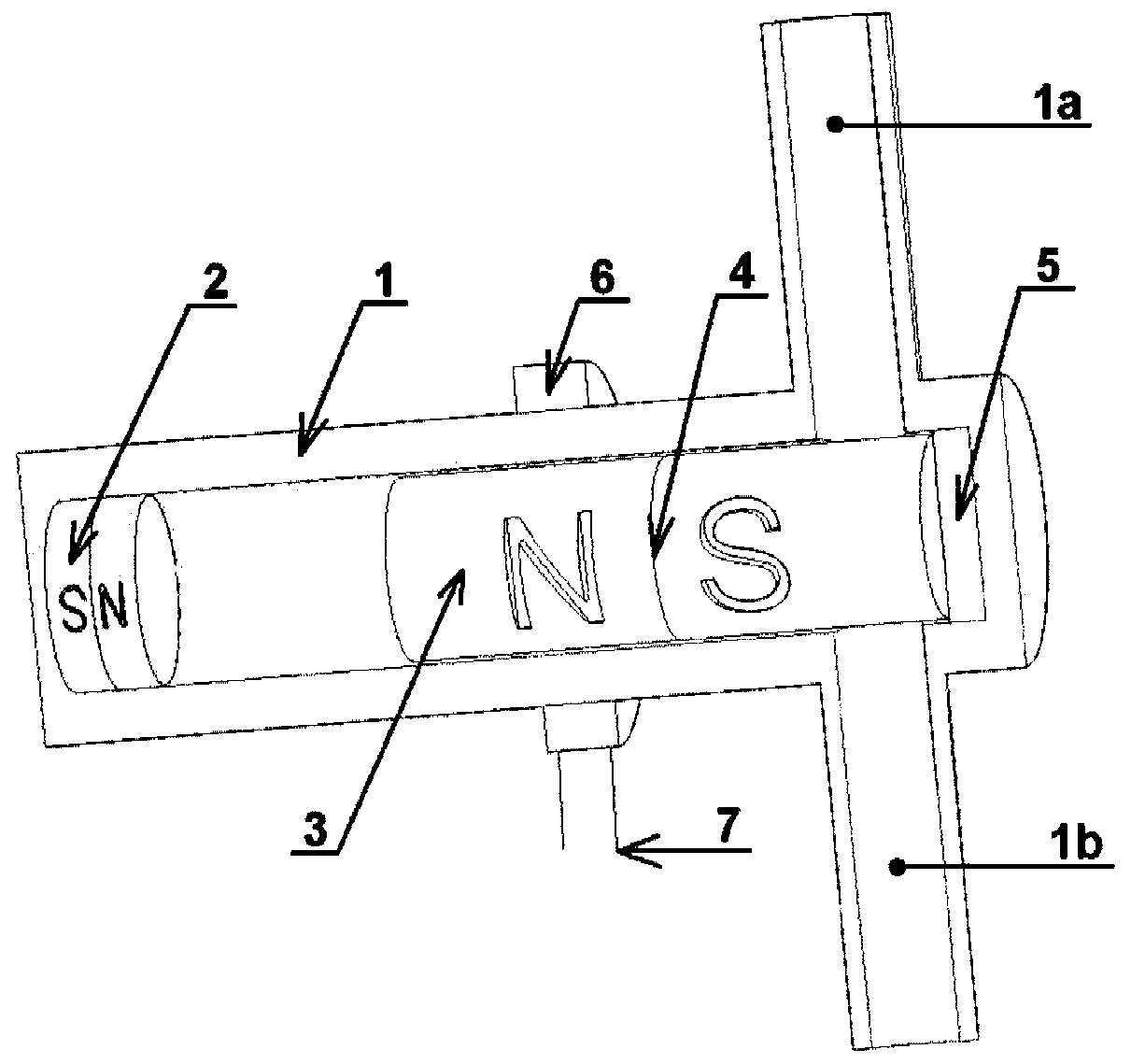

Przedmiotem zgłoszenia jest elektrozawór. Charakteryzuje się on tym, że składa się z obudowy (1) w kształcie rury zaślepionej na jednym końcu, wewnątrz której przy zaślepieniu umieszczony jest nieruchomo element odpychający (2), w sąsiedztwie którego znajduje się ruchomy magnes trwały (3), którego płaszczyzna wyznaczona przez linię międzybiegunową (4) jest prostopadła do osi obudowy (1). Magnes trwały (3) w położeniu ustalonym przylega do uszczelki (5), która opiera się o drugi, wewnętrzny koniec obudowy (1). Przy końcu obudowy (1) znajduje się wejście (1a) i wyjście (1b). Na zewnętrznej stronie obudowy (1) w sąsiedztwie magnesu trwałego (3) znajduje się nieruchome uzwojenie (6), ułożone po jednej stronie linii międzybiegunowej (4).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-07-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-03-29
Exclusive right number
Pat.231501
Filipek, P. (2018). Elektrozawór. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17211
