Stojak reklamowy
Alternative title
Advertising stand
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Abstract PL

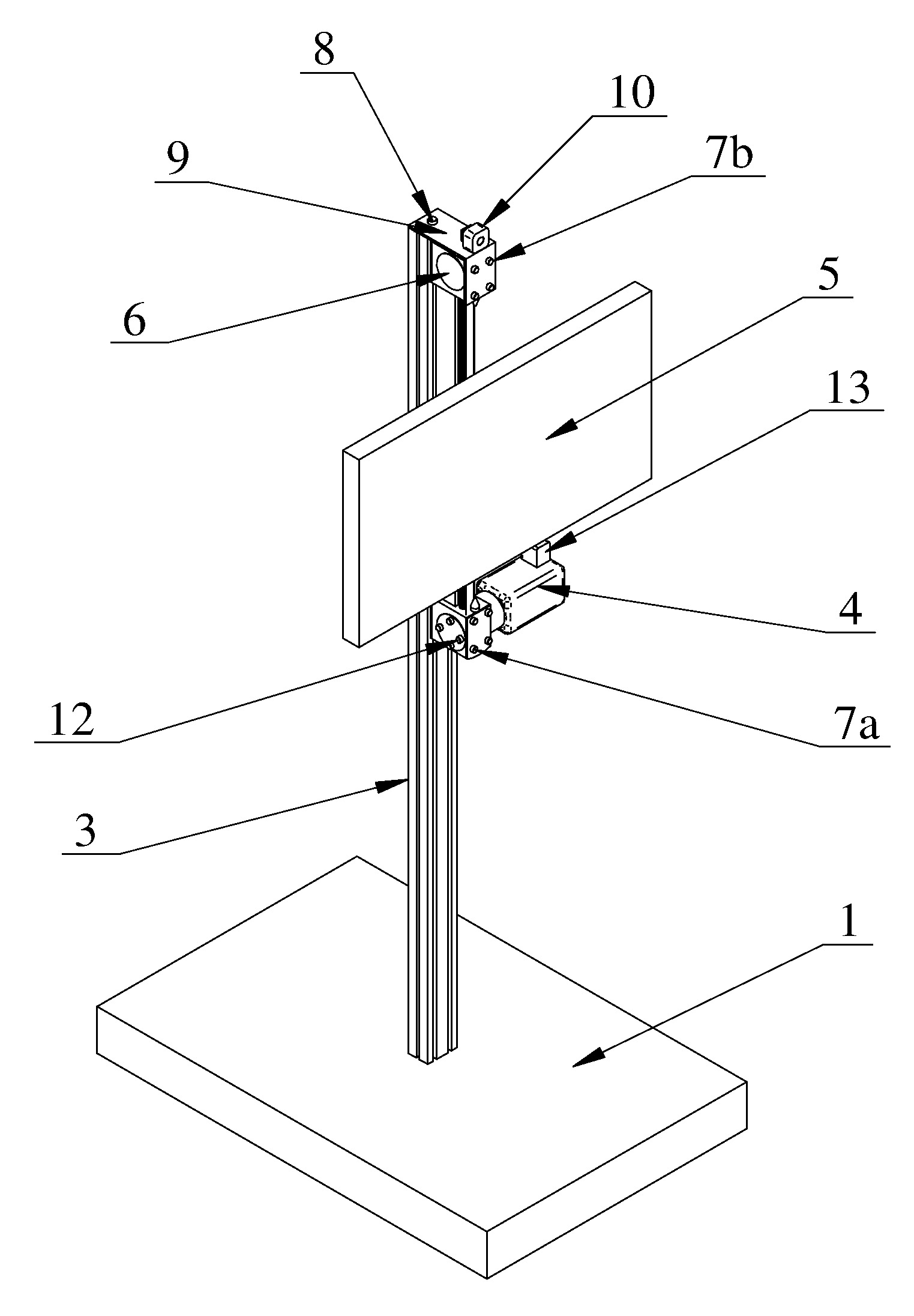

Przedmiotem zgłoszenia jest stojak reklamowy, który charakteryzuje się tym, że posiada prostopadłościenną podstawę (1) z centralnym otworem przelotowym, która połączona jest za pomocą śruby mocującej z profilem aluminiowym (3) o przekroju prostokątnym z sześcioma montażowymi rowkami zewnętrznymi. W dwa montażowe rowki profilu aluminiowego (3) wsunięta jest na połowie wysokości profilu aluminiowego (3) prowadnica liniowa z napędem pasowym (6), która zamocowana jest w przedniej dolnej części do profilu aluminiowego (3) za pomocą czterech śrub (7a), zaś do górnej części profilu aluminiowego (3) zamocowany jest za pomocą śruby (8) kątownik (9). Kątownik (9) i prowadnica liniowa z napędem pasowym (6) w przedniej górnej części zamocowane są do profilu aluminiowego (3) za pomocą czterech śrub (7b). Do górnej powierzchni kątownika (9) przyklejona jest kamera (10) z nadajnikiem bezprzewodowym. Do dolnej bocznej części prowadnicy liniowej z napędem pasowym (6) zamocowany jest za pomocą czterech śrub (12) silnik elektryczny (4), do którego górnej powierzchni przyklejony jest sterownik (13) z odbiornikiem bezprzewodowym. Do prowadnicy liniowej z napędem pasowym (6) zamocowany jest za pomocą czterech śrub uchwyt w kształcie prostopadłościanu. Do uchwytu zamocowany jest za pomocą czterech śrub ekran LCD (5).
Date of filing with the Polish Patent Office or with the competent office abroad
2022-07-21
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-11-06
Exclusive right number
Ru.073170
