Urządzenie do wytwarzania rolet okiennych

Abstract

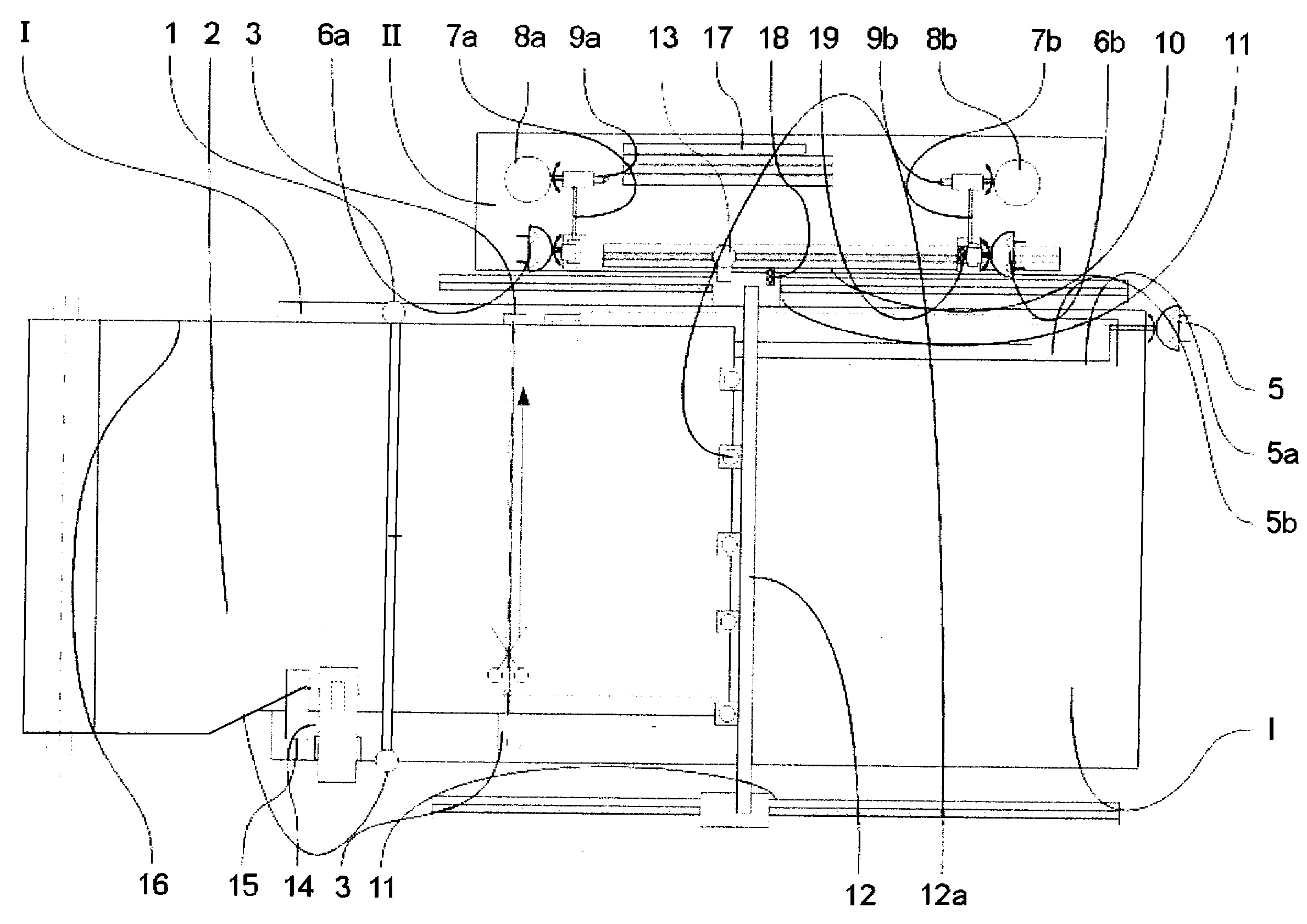

Urządzenie do wytwarzania rolet okiennych posiada stół (I), chwytak (II) do rurek (17) nawojowych, urządzenie do nakładania kleju na gorąco, siłowniki, silniki oraz czujniki. W części przedniej stołu (I) zamocowany jest siłownik (1) liniowy dwupozycyjny ze stemplem (2) docisku materiału, zaś w blacie stołu (I), równolegle do osi stempla (2) docisku materiału, wykonana jest szczelina (3) dla ostrza noża, który zamocowany jest na siłowniku przymocowanym od spodu blatu stołu (I). Natomiast wzdłuż prostopadłej krawędzi stołu (I) wykonany jest podłużny otwór (5a) zsypu rolet zasłonięty klapą (5b) zsypu połączoną z siłownikiem (5) obrotowym klapy zsypu przymocowanym od spodu blatu stołu (I), przy czym do prostopadłej krawędzi stołu (I) zamocowany jest chwytak (II) do rurek (17) nawojowych. Chwytak (II) do rurek nawojowych posiada siłownik (6a) obrotowy zamocowany do stołu (I), na którym osadzone jest ramię (7a) z silnikiem (8a) zwijacza, który posiada kieł (9a) stały oraz siłownik (10) liniowy zamocowany do stołu (I), z siłownikiem (6b) obrotowym kła nastawnego, na którym osadzone jest ramię (7b) kła nastawnego z silnikiem (8b) zwijacza kła nastawnego, który posiada kieł (9b) nastawny. Do wzdłużnych krawędzi stołu (I) zamocowane są siłowniki (11) liniowe pozycjonujące, na których osadzona jest rama (12) z chwytakiem (12a) krawędzi materiału odwijanego z beli (16) z materiałem.
