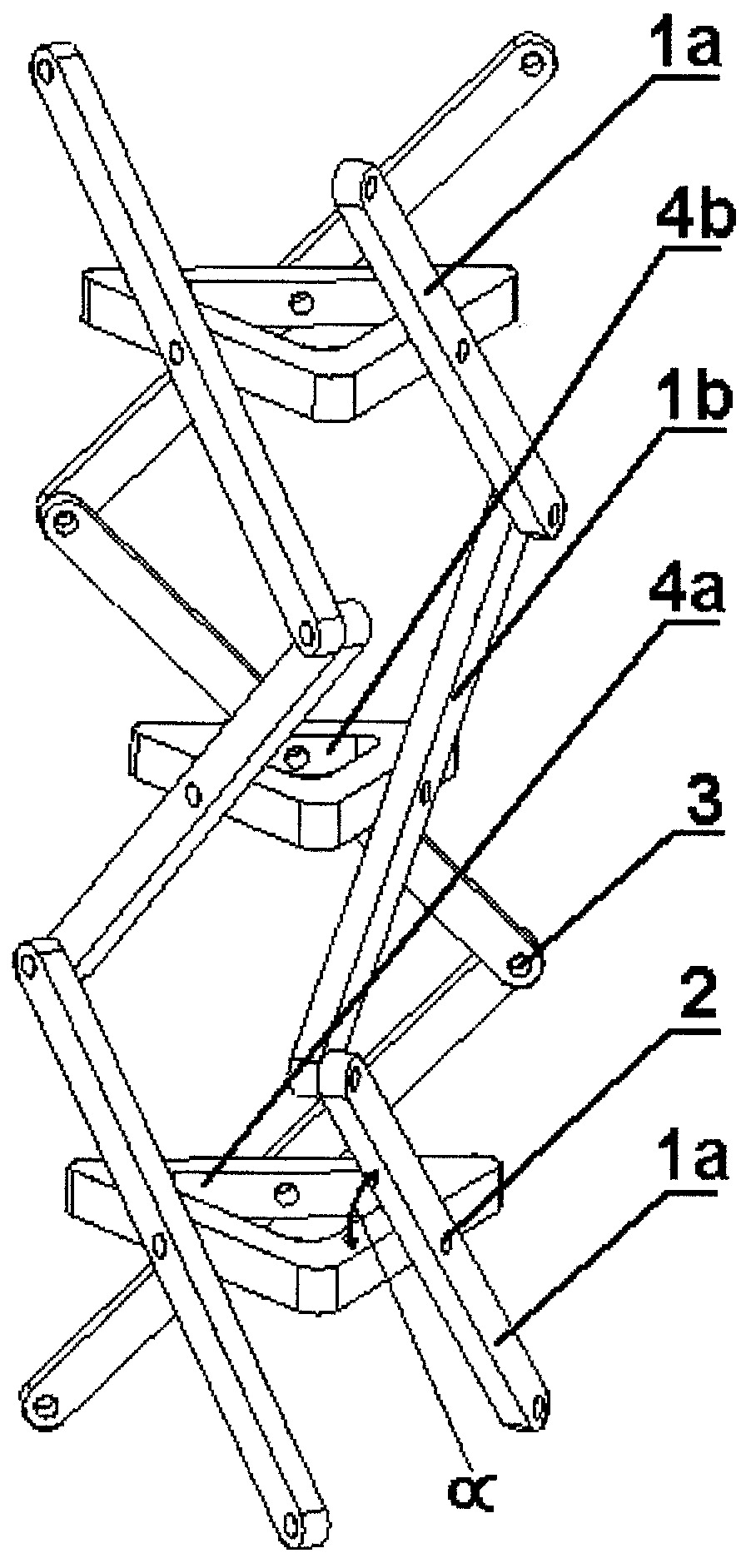

Pantograf przestrzenny prosty składa się z belek (1a, 1b) o jednakowych długościach. Na każdej z belek (1a, 1b) w części środkowej znajduje się przegub (2) środkowy, a na obu ich końcach znajdują się przeguby (3) końcowe. Pierwsza belka (1a) połączona jest przegubami (3) końcowym na obu końcach z drugimi belkami (1b) od strony wewnętrznej. Każda pierwsza belka (1a) połączona jest w części środkowej przegubem (2) środkowym z większym łącznikiem (4a) w częściach środkowych ścianek bocznych, zaś każda druga belka (1b) połączona jest w części środkowej przegubem (2) środkowym z mniejszym łącznikiem (4b) w częściach środkowych ścianek bocznych. Zewnętrzny obrys łączników (4a, 4b) posiada kształt figury geometrycznej płaskiej. Wysokość figury łącznika (4b) jest równa wysokości figury łącznika (4a) pomniejszonej o grubość belki (1b) od strony każdego z boków figury łącznika (4a).
Additional information
Application date
2015-05-11
WUP publication date
2017-07-31
Exclusive right number
Pat.226460
Filipek, P. (2015). Pantograf przestrzenny prosty. https://hdl.handle.net/20.500.14629/17641
