Tablica reklamowa
Alternative title
Advertising board
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Abstract PL

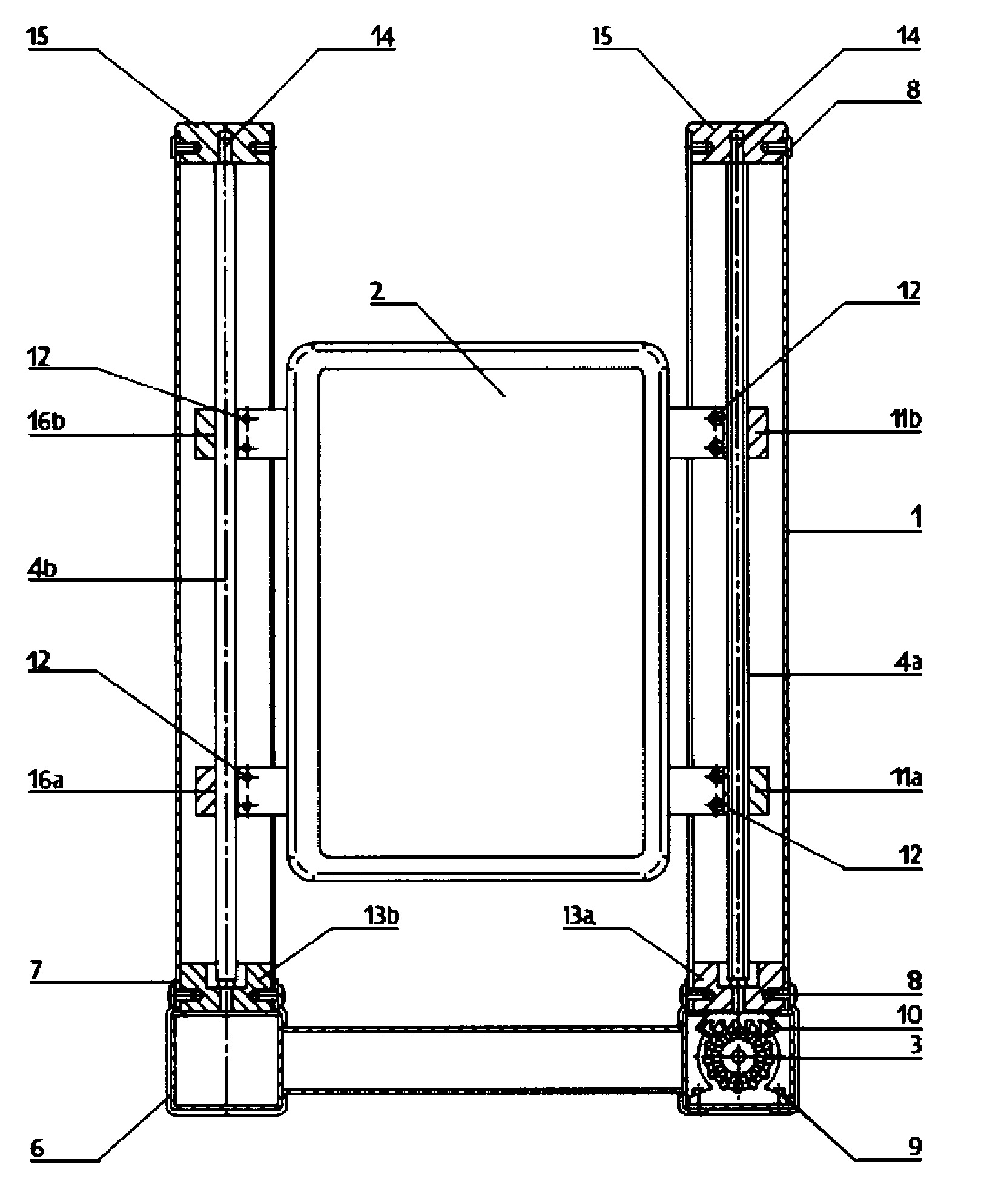

Przedmiotem zgłoszenia jest tablica reklamowa, składająca się z obudowy z profili o przekroju kwadratowym (1), którą stanowią dwa pionowe profile w których na wewnętrznym boku znajdują się pionowe wycięcia, zaś w dolnej części obudowa z profili o przekroju kwadratowym (1) ma podstawę (6) w kształcie litery H zbudowaną z profili o przekroju prostokątnym, do której zamocowane są w części środkowej bocznych ramion podstawy (6) za pomocą obejm (7) wkrętami (8) pionowe elementy obudowy z profili o przekroju kwadratowym (1), zaś wewnątrz jednego z ramion podstawy (6) zamocowany jest za pomocą śrub mocujących (9) silnik krokowy (3), który połączony jest z przekładnią kątową (10), która połączona jest z pionową prowadnicą z gwintem (4a), na której znajdują się nakrętka dolna (11a) i nakrętka górna (11b), natomiast do nakrętki dolnej (11a) i nakrętki górnej (11b) zamocowana jest za pomocą śrub (12) tablica (2), zaś pionowa prowadnica z gwintem (4a) w dolnej części osadzona jest w gnieździe przelotowym (13a), zaś w górnej części pionowa prowadnica z gwintem (4a) osadzona jest poprzez bolec (14) w pokrywie (15), która zamocowana jest do obudowy z profilu o przekroju kwadratowym (1) za pomocą wkrętów (8).
Date of filing with the Polish Patent Office or with the competent office abroad
2020-02-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-11-08
Exclusive right number
Ru.072232
