Sposób kucia kul

Pater, Zbigniew; Tomczak, Janusz; Bulzak, Tomasz

Sposób kucia kul

Alternative title

Method for forging of balls

Type

Patent

Subtype

Invention

Authors/Creators

Pater, Zbigniew

;

Tomczak, Janusz

;

Bulzak, Tomasz

Publisher

Urząd Patentowy Rzeczypospolitej Polskiej

Date

2014

Weblink

https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.410232

Abstract PL

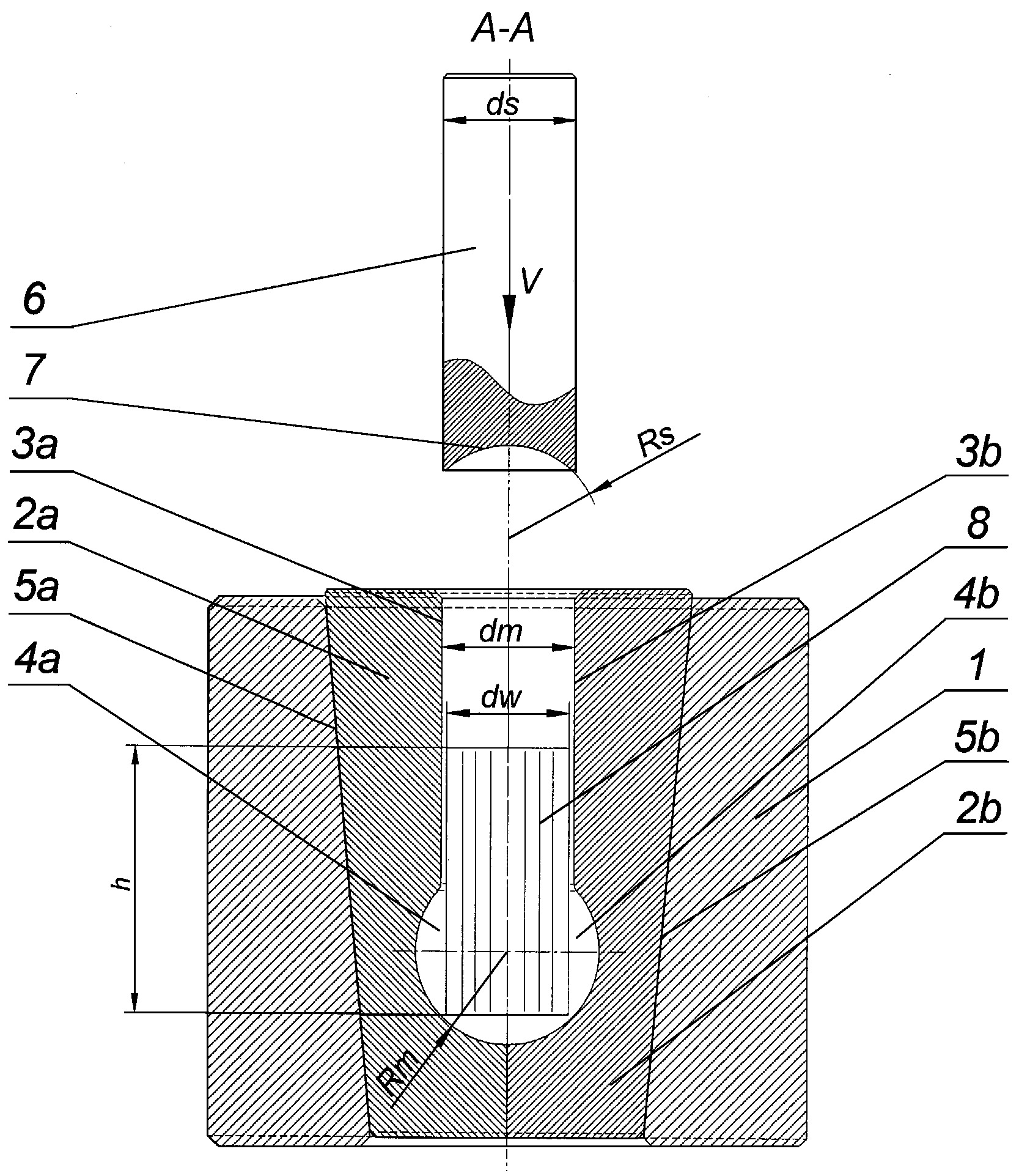

Sposób kucia kul w wykroju zamkniętym, zwłaszcza kul o dużych wymiarach z główek złomowanych szyn, charakteryzuje się tym, że wsad w kształcie główki złomowanej szyny nagrzewa się do temperatury kształtowania na gorąco, która wynosi od 1000°C do 1250°C, następnie od nagrzanego wsadu odcina się półfabrykat (8) na długość h > dk, przy czym długość (h) półfabrykatu (8) określa się w ten sposób, aby masa półfabrykatu (8) była równa masie kształtowanej kuli (9), następnie półfabrykat (8) umieszcza się w zamkniętym wykroju, który znajduje się w dzielonej matrycy (2a) lewej oraz dzielonej matrycy (2b) prawej, po czym dzieloną matrycę (2a) lewą oraz dzieloną matrycę (2b) prawą zaciska się na powierzchniach (5a i 5b) stożkowych w otworze stożkowym pierścienia (1) oporowego, po czym wprawia się stempel (6) w ruch roboczy i przemieszcza się stempel (6) ze stałą prędkością (V) w otworze cylindrycznym, znajdującym się w górnej części dzielonej matrycy (2a) lewej oraz w górnej części dzielonej matrycy (2b) prawej w kierunku półfabrykatu (8), po czym oddziaływuje się sferyczną powierzchnią (7) stempla (6) na półfabrykat (8) i spęcza się półfabrykat (7), po czym wypełnia się dolną część zamkniętego wykroju o sferycznych powierzchniach (4a i 4b) roboczych i kształtuje się kule (8).

Date of filing with the Polish Patent Office or with the competent office abroad

2014-11-24

Date of publication in ‘WUP’ or equivalent foreign bulletin

2017-01-31

Exclusive right number

Pat.224684
