Urządzenie do odzysku metanu z gazu wysypiskowego o niskiej jego zawartości

Abstract

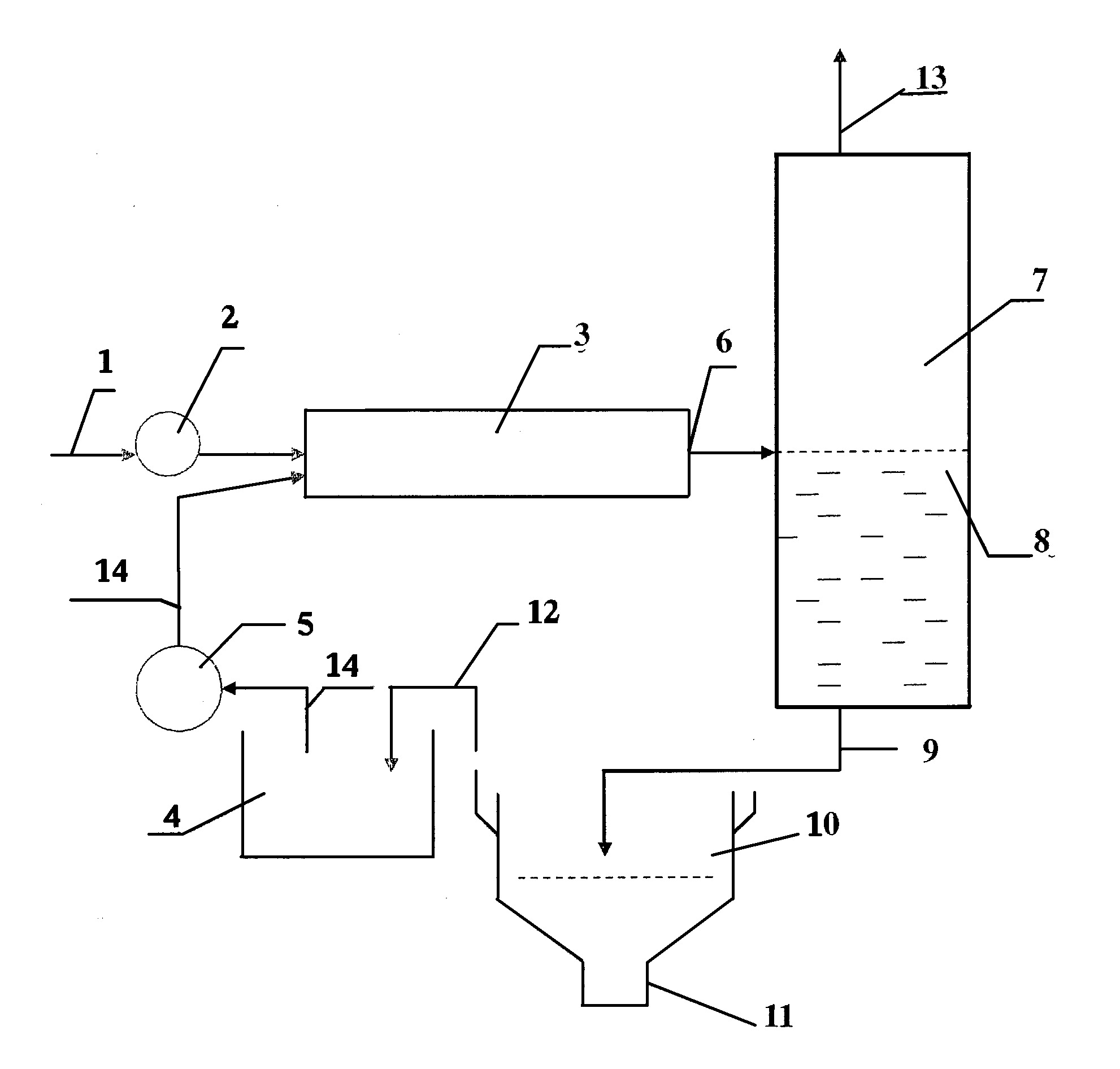

Urządzenie do odzysku metanu z gazu wysypiskowego o niskiej jego zawartości składa się z poziomo ustawionego, cylindrycznego mieszalnika (3), połączonego przewodem (6) z pionowo ustawionym zbiornikiem (7) separującym, wyposażonym w jego górnej części w przewód (13) do odprowadzania wzbogaconego w metan biogazu z zabudowanym zaworem o regulowanym ciśnieniu, zaś jego dolna część połączona jest przewodem (9) z zabudowanym zaworem o regulowanym ciśnieniu z odstojnikiem (10), którego przelew połączony jest ze zbiornikiem (4) wyposażonym w urządzenia korygujące skład roztworu siarczanu żelaza, sprężarka (2) połączona jest przewodem z mieszalnikiem (3) i zabudowana na przewodzie (1) doprowadzającym gaz wysypiskowy, natomiast pompa (5) przewodem (14) połączona jest z mieszalnikiem (3) oraz przewodem (14) ze zbiornikiem roztworu. Przewód (6) łączący mieszalnik (3) ze zbiornikiem (7) separującym usytuowany jest stycznie do poziomu (8) roztworu znajdującego się w zbiorniku (7) separującym.
