Sposób i układ do iniekcji materiałami dyspersyjnymi istniejących konstrukcji budowlanych i betonowych

Abstract

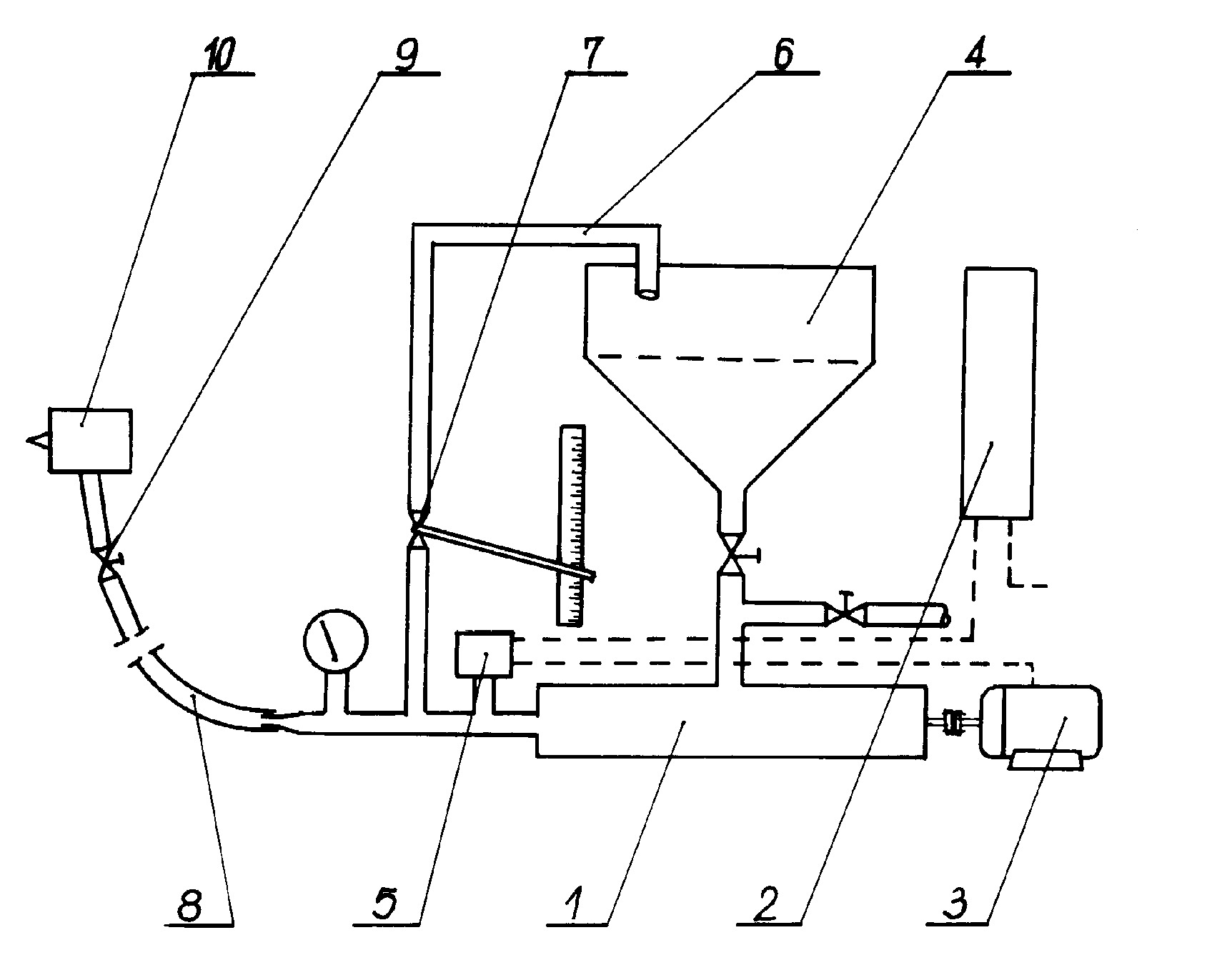

Sposób iniekcji mieszankami dyspersyjnymi, zwłaszcza mieszankami ekspansywnymi istniejących konstrukcji budowlanych i betonowych, poddawanych restauracji konstrukcyjnej, polega na tym, że podczas realizacji sposobu utrzymuje się ciągły przepływ iniektu dla zachowania stałej gęstości iniektu i stałej jego lepkości, ciśnienie utrzymuje się w przedziale 0,6-2,0 MPa, przy amplitudzie jego zmian ˝0,1 MPa, przy czym strumień iniektu, przy nastawionym ciśnieniu w miarę wypełniania ubytku konstrukcji, zmniejsza się do 0. Układ składa się z pompy (1), napędzanej silnikiem (3) elektrycznym poprzez przetwornik (2) o zmiennej częstotliwości, sterowany elektrycznym ogranicznikiem (5) ciśnienia, zamontowanym za pompą (1) na przewodzie (8) tłoczącym, zasilaną iniektem grawitacyjnie ze zbiornika (4), a za ogranicznikiem (5) ciśnienia, od przewodu (8) tłoczącego iniekt, odprowadzony jest przewód (6) powrotny z regulatorem (7) strumienia powrotnego, dochodzący do zbiornika (4) iniektu, przy czym przewód tłoczący (8), poprzez zespół (9) manipulacyjny, połączony jest z pakerem (10) wgłębnym.
