Sposób i narzędzie do walcowania skośnego kul walcami wklęsłymi

Abstract

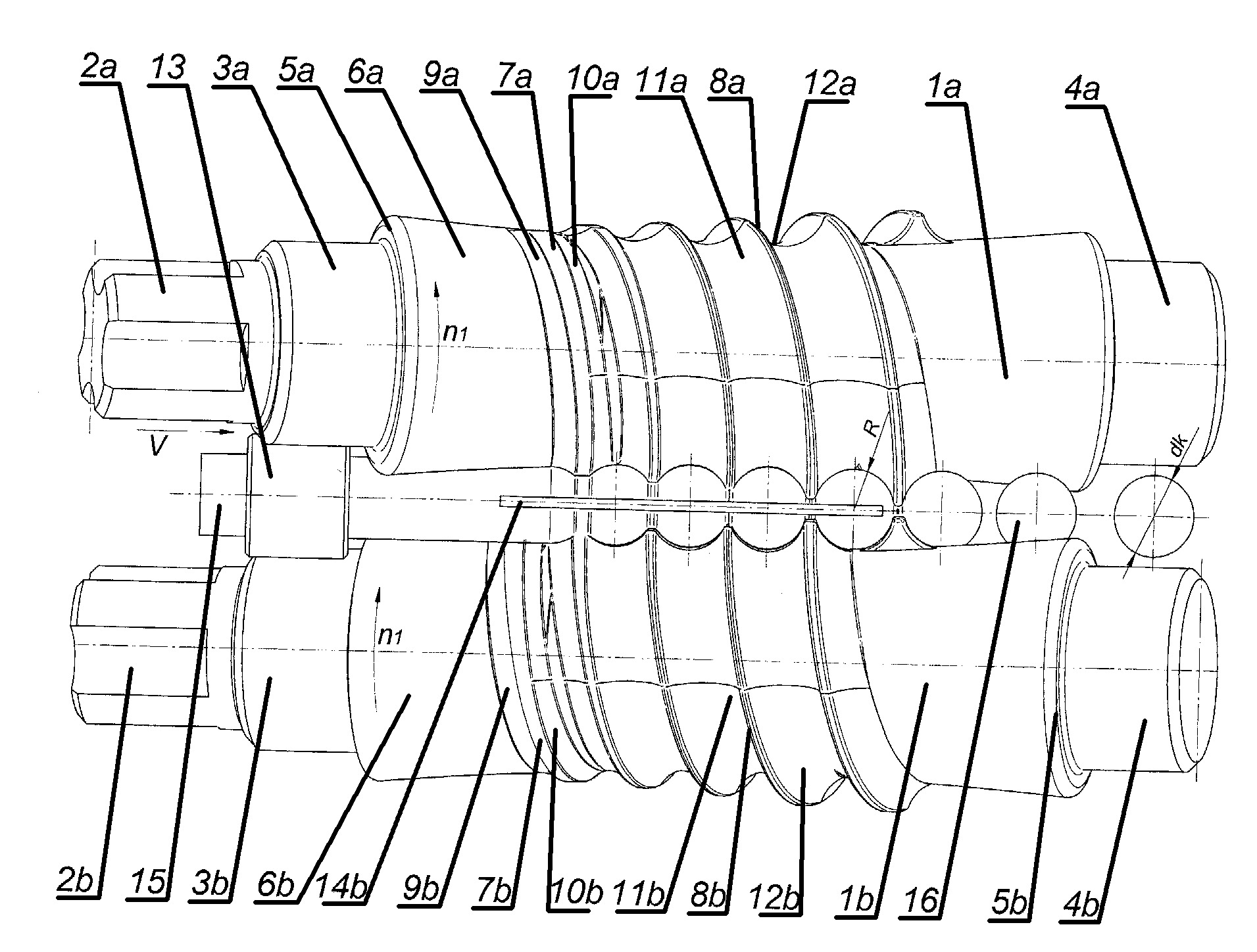

Sposób walcowania skośnego kul walcami wklęsłymi, charakteryzuje się tym, że półfabrykat (15) w kształcie odcinka pręta o średnicy mniejszej od średnicy (dk) kształtowanej kuli (16) umieszcza się w tulei (13) prowadzącej, po czym podaje się półfabrykat (15) do przestrzeni wejściowej, utworzonej przez dwa walce (1a, 1b) robocze oraz dwie prowadnice następnie wprawia się w ruch obrotowy walce (1a, 1b) robocze w tym samym kierunku i ze stałą prędkością (n1), po czym oddziaływuje się na półfabrykat (15) wklęsłymi powierzchniami (6a, 6b) walców (1a, 1b) roboczych i wprawia się półfabrykat (15) w ruch obrotowy ze stałą prędkością w kierunku przeciwnym do kierunku obrotów walców (1a, 1b) roboczych oraz przemieszcza się półfabrykat (15) ze stałą prędkością (V) w tulei (13) prowadzącej w kierunku śrubowych występów (7b, 7b) znajdujących się na wklęsłych powierzchniach (6a, 6b) walców (1z, 1b) roboczych, po czym zagłębia się śrubowe występy (7a, 7b) o wklęsłych powierzchniach (9a, 9b, 10a, 10b) bocznych w półfabrykat (15) i kształtuje się na powierzchni półfabrykatu (15) przewężenie oraz oddziela się od półfabrykatu (15) objętość materiału równą objętości kształtowanej kuli (16), następnie zgniata się półfabrykat (15) śrubowymi występami (8a, 8b).
