Sposób i urządzenie stabilizujące obudowę górniczą na czas demontażu

Abstract

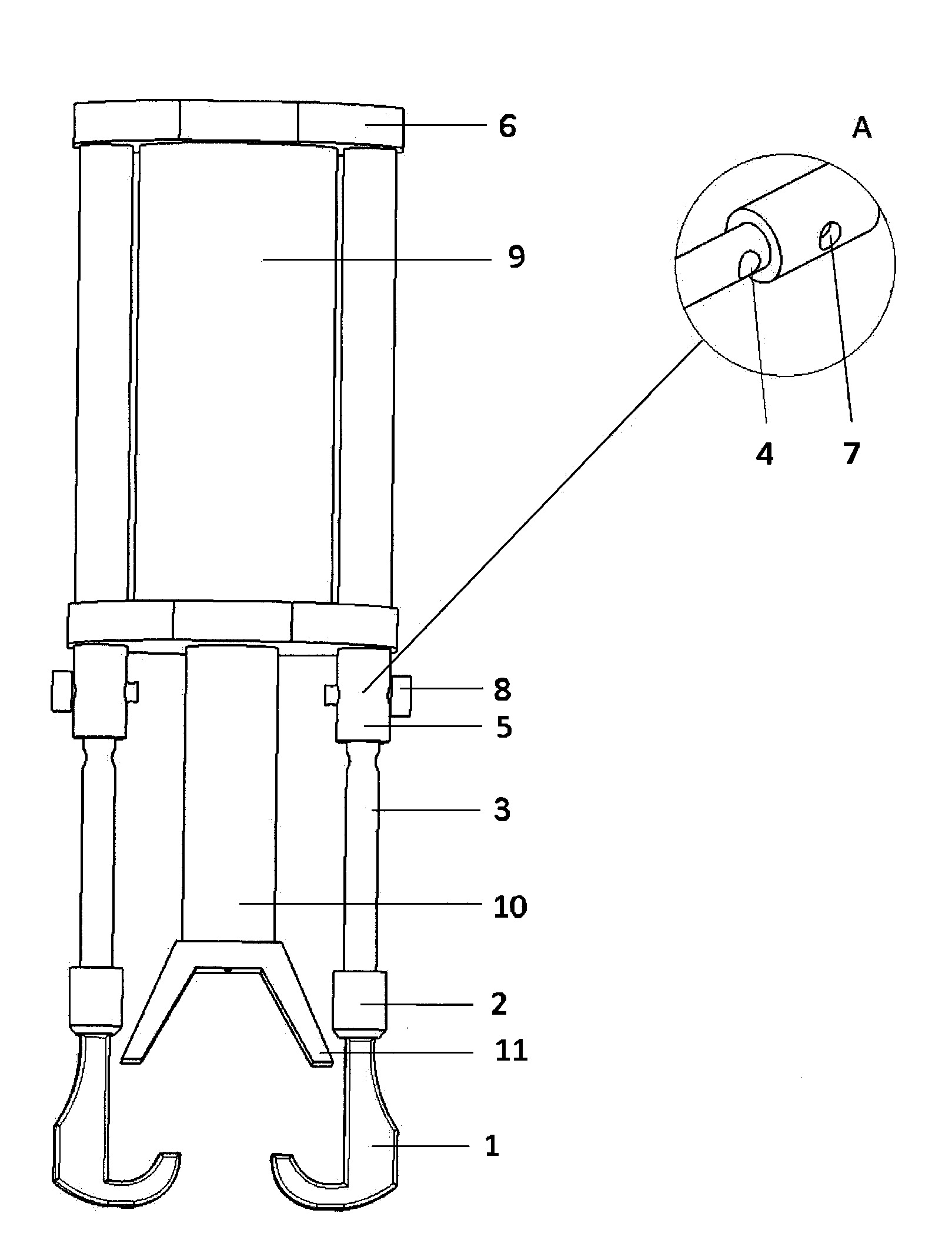

Sposób stabilizacji obudowy górniczej na czas demontażu przy użyciu urządzenia stabilizującego polega na tym, że zakłada się haki z prętami na zachodzące na siebie odrzwia obudowy chodnikowej, po czym na końce prętów nakłada się suwliwie tuleje, na stałe przymocowane do obudowy i blokuje się sworzniami, następnie za pomocą siłownika hydraulicznego z ruchomym trzpieniem podpiera się obudowę chodnikową. Urządzenie stabilizujące obudowę górniczą na czas demontażu, posiadające siłownik hydrauliczny oraz haki, składa się z haków (1), które posiadają końce nagwintowane i wkręcane są do tulei(2) nagwintowanej, zaś tuleja (2) nagwintowana połączona jest z prętem (3), który rozłącznie mocowany jest do tulei (5), na stałe połączonej z obudową (6), za pomocą sworznia (8), przechodzącego przez otwór (4) w pręcie (3) oraz przez otwór (7) w tulei (5), która na stałe połączona jest z obudową (6), w której zamocowany jest siłownik hydrauliczny (9), który posiada tłoczysko (10), posiadające nakońcu głowicę (11). Pręty (3) posiadają otwory przelotowe do regulacji położenia haków (1) względem głowicy (11). Ilość haków wynosi od 2 do 4, korzystnie 2.
