Sposób wyciskania wierteł krętych w matrycy dwuczęściowej

Abstract

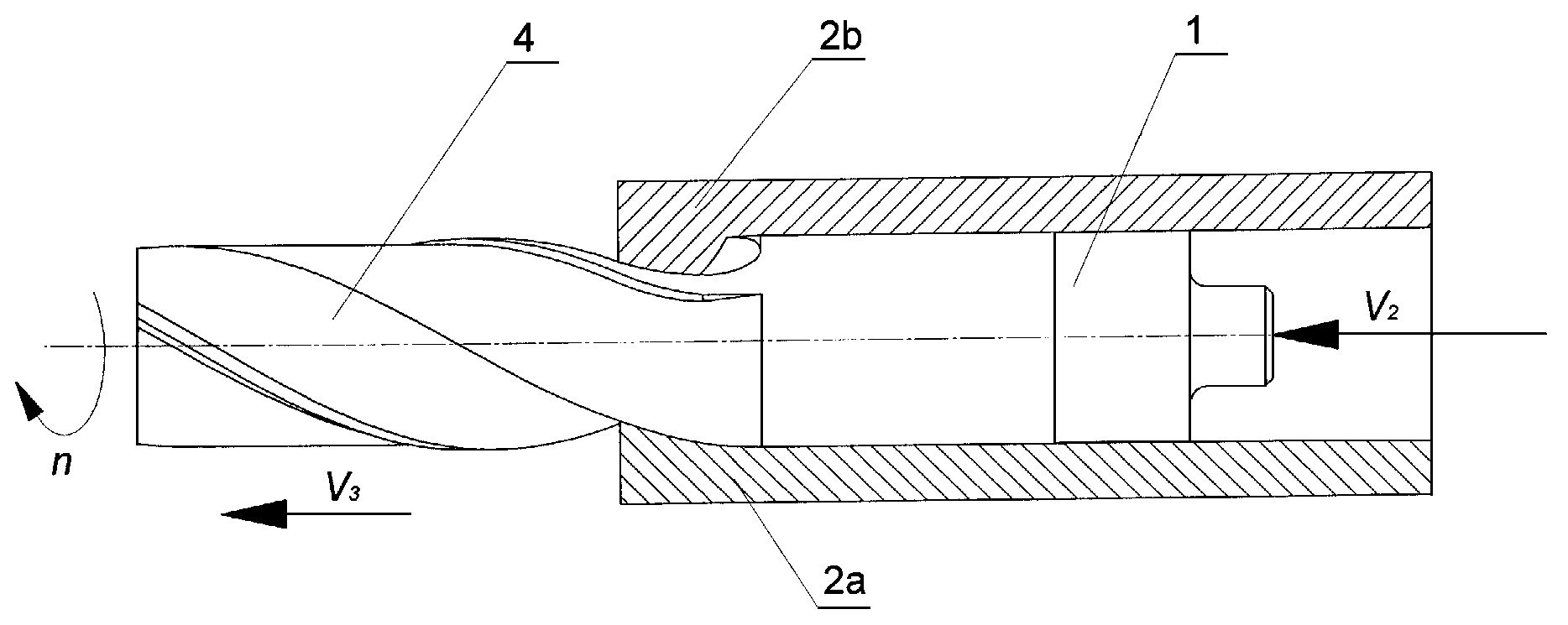

Sposób wyciskania wierteł krętych w matrycy dwuczęściowej charakteryzuje się tym, że półfabrykat w kształcie pręta, nagrzewa się do temperatury kucia i umieszcza się w wykroju dolnej matrycy (2a), po czym uruchamia się ruch postępowy górnej matrycy (2b) z prędkością V1 w kierunku dolnej matrycy (2a) do momentu zamknięcia matryc (2a) i (2b), które tworzą wykrój posiadający z jednej strony otwór cylindryczny, w którym znajduje się nagrzany do temperatury kucia półfabrykat, natomiast z drugiej strony wykrój posiada oczko profilowe, którego zarys odpowiada zarysowi kształtowanego wiertła (4) w momencie wyłączenia ruchu postępowego górnej matrycy (2b) z prędkością V1 włącza się ruch postępowy stempla (1), który przemieszcza się ze stałą prędkością (V2) w cylindrycznym wykroju powstałym po zamknięciu matryc (2a) i (2b) w kierunku oczka profilowego, wprawiając w ruch posuwisty znajdujący się w cylindrycznej części wykroju nagrzany półfabrykat powodując jego współbieżne wyciskanie ze stałą prędkością (V3), odpowiednie wyprofilowanie profilu oczka powoduje kształtowanie zarysu poprzecznego wiertła i równoczesne jego skręcanie ze stałą prędkością (n), ruch posuwisty stempla (1) z prędkością (V2) trwa do czasu, w którym zostanie ukształtowana odpowiednia długość wiertła (4).
