Mechanizm wychylania tablic reklamowych i ich podnoszenia

Abstract

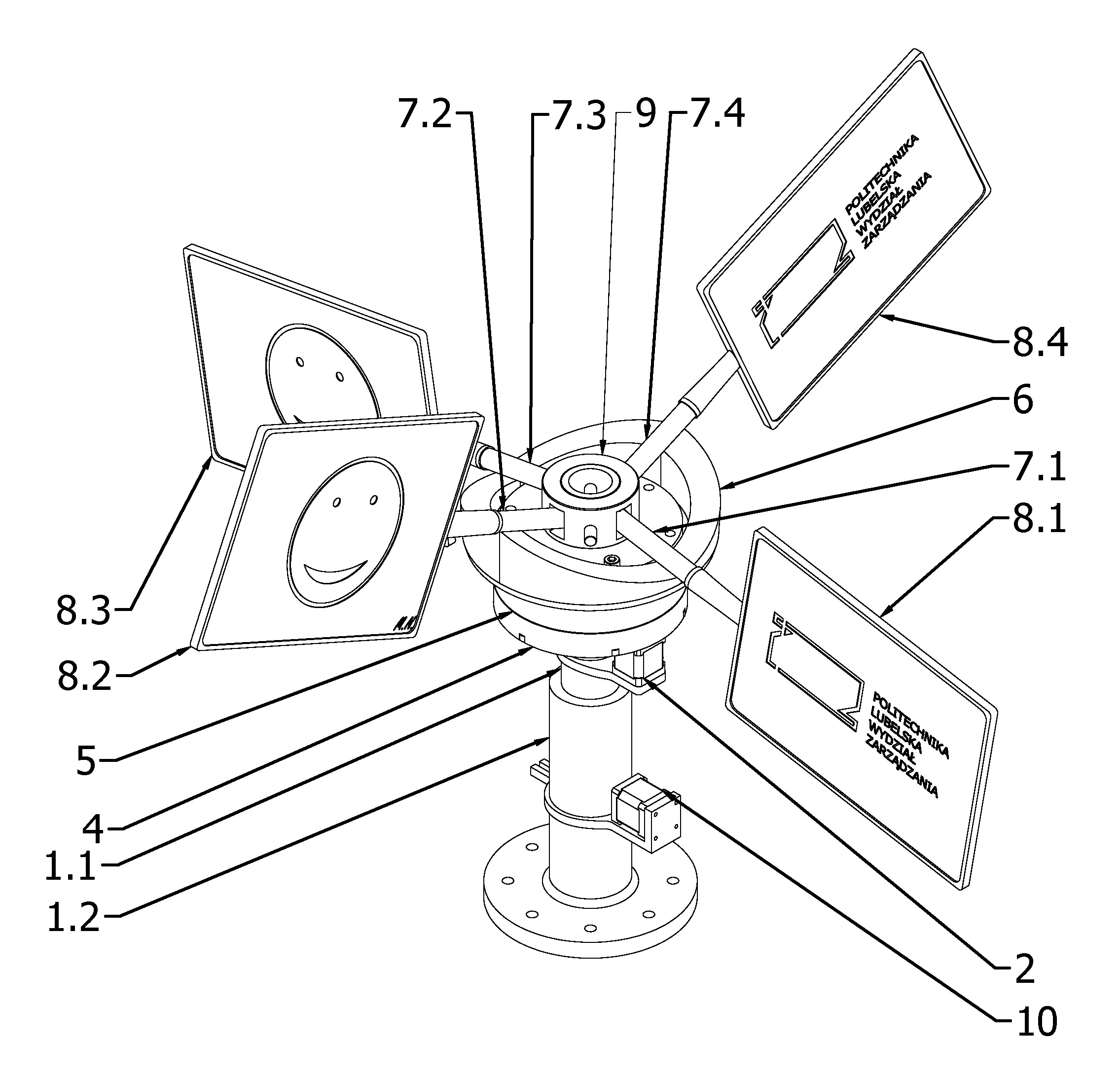

Przedmiotem zgłoszenia jest mechanizm wychylania tablic reklamowych i ich podnoszenia, zamocowany na słupie (1.1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1.1) zamocowane jest pierwsze koło zębate zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1.1). Wewnętrzne koło zębate (4) połączone jest swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1.1), której górna podstawa połączona jest z dolną podstawą tulei krzywkowej (6), w osi której znajduje się słup (1.1). Górna powierzchnia tulei krzywkowej (6) jest powierzchnią krzywkową, z którą styka się powierzchnia boczna pręta (7.1, 7.2, 7.3, 7.4), tudzież na jego pierwszym końcu zamocowana jest na stałe tablica reklamowa (8.1, 8.2, 8.3, 8.4). Drugi koniec pręta (7.1, 7.2, 7.3, 7.4) zamocowany jest za pomocą zawiasu do słupa (1.1) powyżej tulei krzywkowej (6). Słup (1.1) zamocowany jest współosiowo i przesuwnie w dolnym słupie (1.2), do którego zamocowany jest drugi silnik elektryczny (9) o osi wału ułożonej prostopadle do osi dolnego słupa (1.2) i przechodzącego przez otwór znajdujący się w nim, tudzież na wale drugiego silnika elektrycznego (10), wewnątrz dolnego słupa (1.2) zamocowana jest krzywka (11), której powierzchnia krzywkowa styka się z podstawą słupa (1.1). Opcjonalnie silnik elektryczny (2) jest silnikiem krokowym połączonym z modułem sterującym oraz silnik elektryczny (2) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu. Drugi silnik elektryczny (10) jest silnikiem krokowym połączonym z modułem sterującym. Drugi silnik elektryczny (10) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu.
