Wytłaczarka do tworzyw polimerowych

Alternative title
Extrusion machine for polymer plastics
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2005
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.372283
Abstract PL

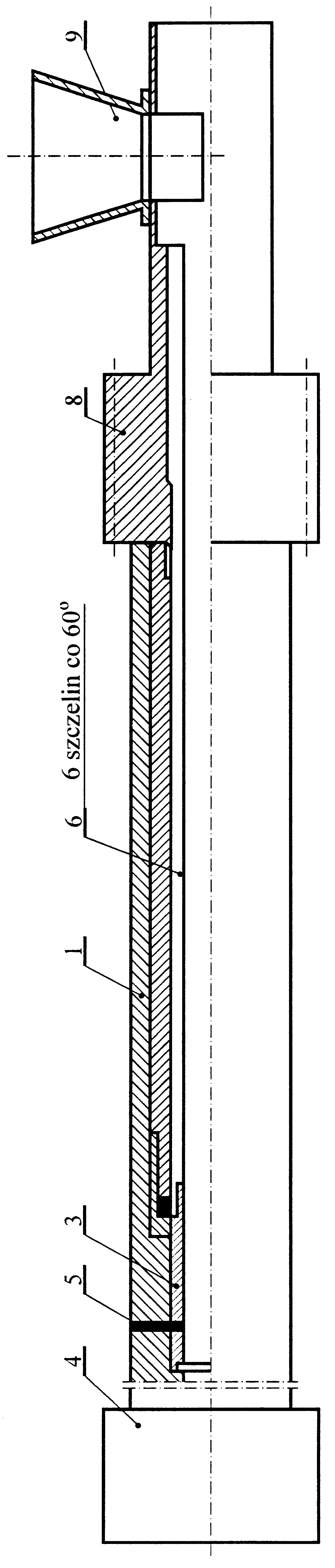

Wytłaczarka do tworzyw polimerowych, ma układ uplastyczniający z cylindrem rowkowanym z rowkami wzdłużnymi w strefie zasypu i w części strefy przemiany ślimakowego układu uplastyczniającego następującej bezpośrednio po strefie zasypu oraz zaopatrzony w rowkowaną tuleję skrętną mocowaną od strony głowicy wytłaczarskiej na stałe za pomocą klina w cylindrze rowkowanym oraz pasowaną suwliwie-obrotowo w cylindrze na całej długości współdziałania z cylindrem. Tuleja skrętna ma wycięte przelotowo wzdłużne szczeliny, w których znajdują się kliny w kształcie wzdłużnych wycinków tulei stożkowej o zewnętrznej powierzchni walcowej nierównoległej do wewnętrznej powierzchni walcowej, mocowane w ślimacznicy mechanizmu skręcającego umożliwiającego skręcanie tulei w obrębie odkształcenia sprężystego materiału tulei oraz klinów, odpornego na zużywanie tribologiczne w lewą bądź prawą stronę w zależności od potrzeb oraz pasowane suwliwie-obrotowo w cylindrze na całej długości współdziałania z cylindrem, tworząc rowki wzdłużne o zmiennej głębokości znamienna tym, że tuleja (3) skrętna jest pasowana od strony zasobnika (9) tworzywa suwliwie-wzdłużnie w ślimacznicy (8) mechanizmu skręcającego tuleję (3).
Date of filing with the Polish Patent Office or with the competent office abroad
2005-01-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2011-06-30
Exclusive right number
Pat.208838
Statistics
1Views
1Downloads
Sikora, J., Sikora, R., Lakutowicz, J., & Kowalska, B. (2005). Wytłaczarka do tworzyw polimerowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17003
