Urządzenie do wytwarzania pęknięć zmęczeniowych

Alternative title
Apparatus for producing fatigue cracks
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
1996
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.316156
Abstract PL

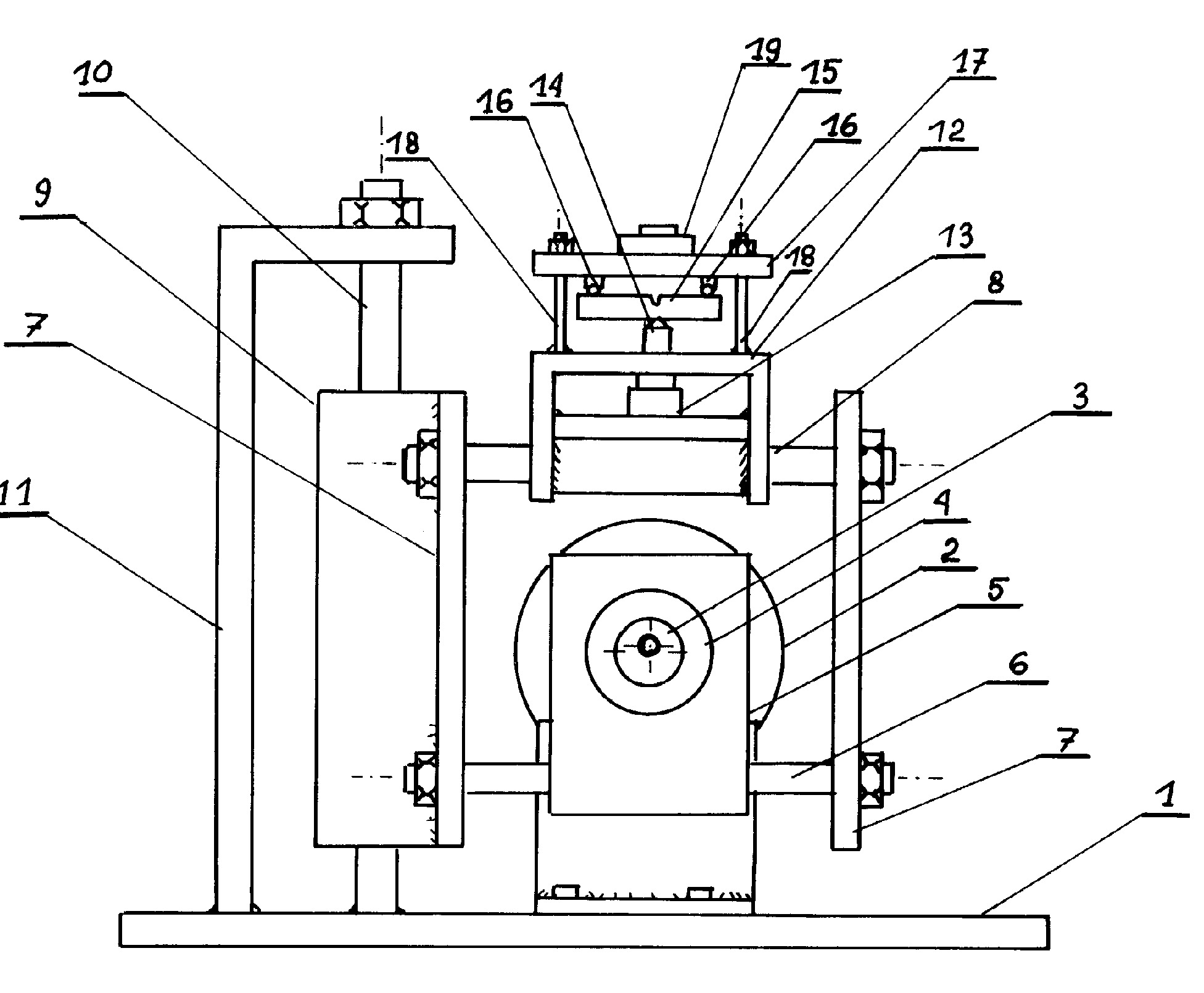

Urządzenie do wytwarzania pęknięć zmęczeniowych ma sztywną podstawę (1), na której umocowany jest silnik elektryczny (2) o regulowanej częstości obrotów, na wale którego osadzona jest mimośrodowo tuleja (3), której oś jest przesunięta równolegle do osi wału silnika wchodząca drugim swoim końcem ułożyskowanego gniazda (4) znajdującego się wewnątrz oprawy (5), do osi którego prostopadle osadzona jest prowadnica kulkowa toczna poruszająca się poziomo suwliwie na wałku (6) łączącym dwie sztywne płyty (7) połączone z jednej swojej strony elementami (8), przy czym na jednej z płyt (7) osadzona jest w oprawie (9) prowadnica kulkowa toczna poruszająca się po wałku (10) osadzonym prostopadle do wałka (6) i osi gniazda (4), a wałek (10) jest zamocowany nieruchomo do obudowy (11) połączonej sztywno z podstawą (1), zaś na elementach (8) osadzony jest stolik (12), do którego przymocowany jest czujnik (13) siły dotykający nastawną końcówką (14) do próbki (15).
Date of filing with the Polish Patent Office or with the competent office abroad
1996-09-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2001-01-31
Exclusive right number
Pat.180322
Statistics
1Views
19Downloads
Hejwowski, T. (1996). Urządzenie do wytwarzania pęknięć zmęczeniowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17441
