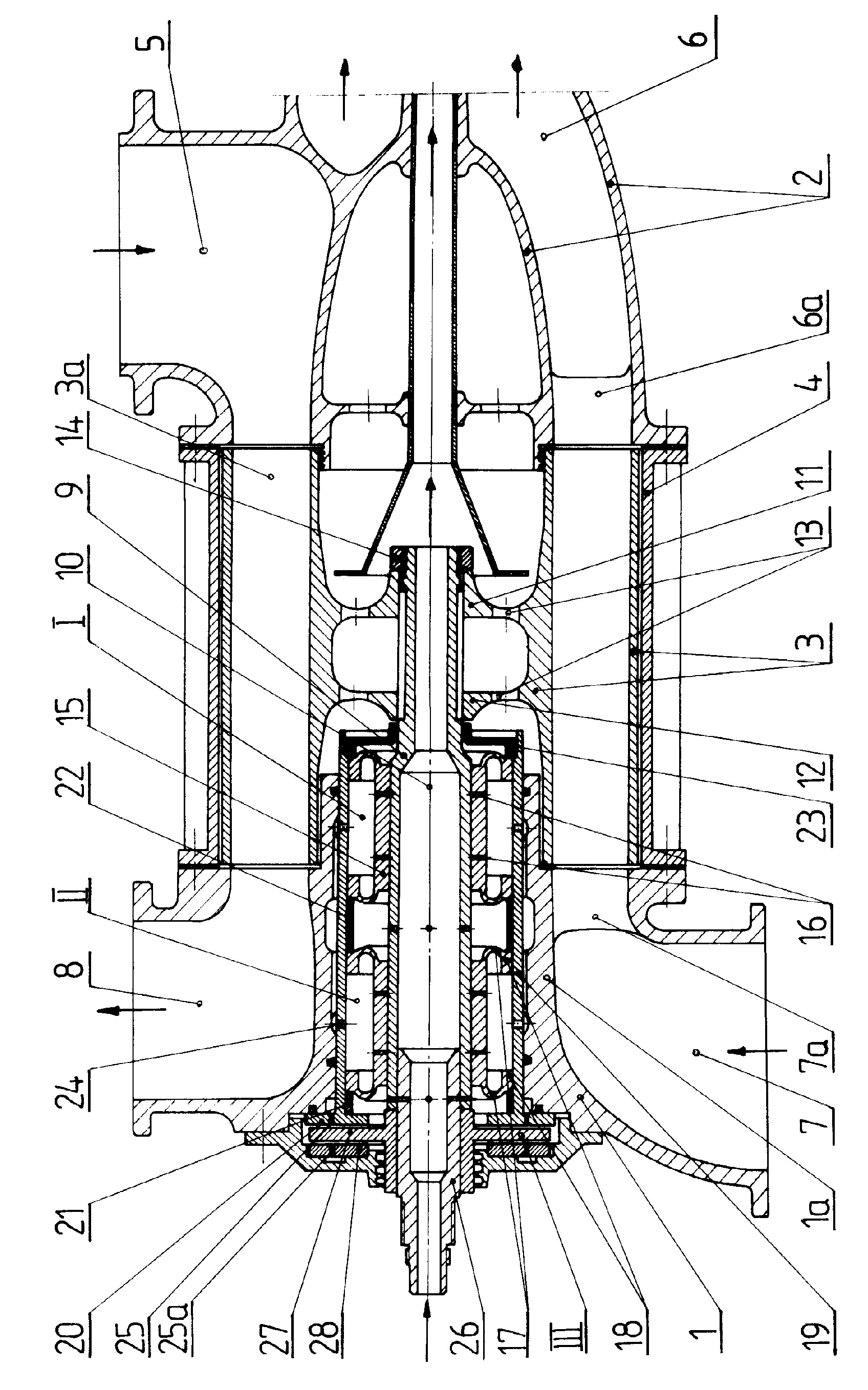

Sprężarka dynamiczna typu Comprex składa się z części (1) powietrznej, z korpusu (1a), części (2) spalinowej oraz części (4) łączącej i wirnika (3). Wałek (9) sprężarki ma otwór (10) przelotowy i ułożyskowany jest poprzecznie w zespołach (I, II) łożyskowych i wzdłużnie w zespole (III) łożyskowym. Każdy z zespołów (I, II) składa się z tulei (15) z dwoma rzędami otworków (16) przelotowych, połączonej cienkościennymi elementami o kształcie wydrążonych półtorusów (17), połączonych z pierścieniami (18). Zespoły (I, II) łożyskowe osadzone są w tulei (19). Do zespołów tych dopływa z otoczenia sprężone powietrze, przedostając się poprzez układ kanałów i otworków do szczelin smarnych łożysk. Zespół (III) łożyskowy składa się z ruchomej tarczy (27) i nieruchomych tarcz (20, 28) z otworkami przelotowymi (25, 25a). Do zespołów (I, II) dopływa sprężone powietrze, tworząc filmy smarne w szczelinach łożyskowych. Przez otwór (10) i otwór w tulei (26) przepływa powietrze chłodzące, uchodzące do otoczenia tulejami.
Additional information
Application date
1996-01-12
WUP publication date
2000-05-31
Exclusive right number
Pat.178673
Fijałkowski, S., & Nakonieczny, K. (1996). Sprężarka dynamiczna. https://hdl.handle.net/20.500.14629/17460
