Układ sterowania mechanizmem zamków i blokad

Abstract

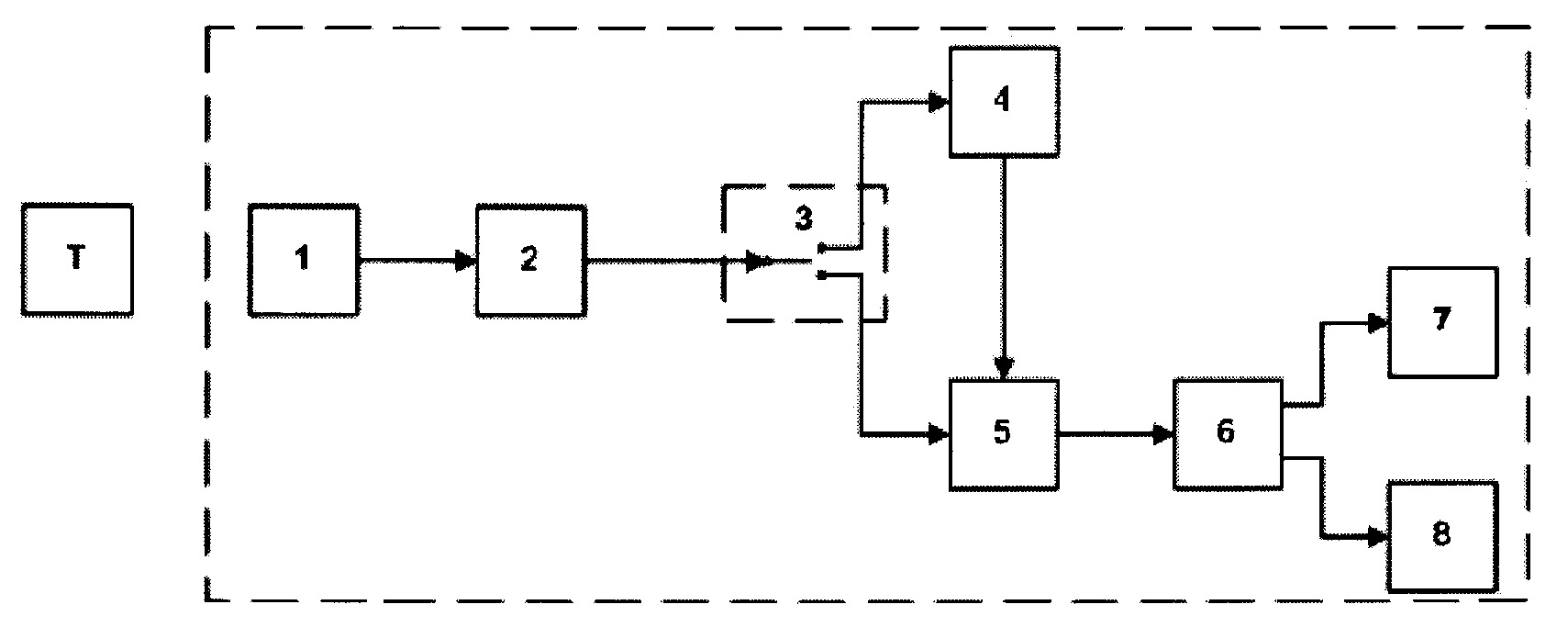

Sposób sterowania mechanizmem zamków i blokad za pomocą kodowanego sygnału przesyłanego bezprzewodowo z nadajnika i odbieranego przez odbiornik, przetwarzanego na sygnał sterujący urządzeniami wykonawczymi. Z nadajnika wysyła się zakodowany sygnał do odbiornika, a następnie przekazuje się ten sygnał do modułu przetwarzania sygnałów, po czym sygnał rozkodowuje się, a następnie sygnał ten przekazuje się do modułu identyfikacji kodu i porównuje się go z kodem zapisanym w module pamięci, a następnie sygnał przekazuje się do modułu generowania sygnału do urządzeń wykonawczych, w którym w przypadku pozytywnej identyfikacji kodu generuje się sygnał i przekazuje do urządzenia wykonawczego. Układ sterowania mechanizmem zamków i blokad składa się z urządzenia (T) mobilnego do wysyłania sygnałów bezprzewodowych, sterownika wyposażonego w nadajnik-odbiornik sygnałów bezprzewodowych, moduły przetwarzania i identyfikacji kodów, moduł pamięci oraz urządzenia wykonawczego połączonego z mechanizmem zamka. W układzie tym wejście modułu (2) przetwarzania połączone jest z wyjściem (1) nadajnika-odbiornika sygnałów, a wyjście modułu (2) przetwarzania połączone jest przełącznikiem (3) trybu pracy, którego jedno wyjście jest połączone z modułem (4) pamięci, a drugie wyjście z wejściem modułu (5) identyfikacji, zaś wyjście modułu (5) identyfikacji jest połączone z modułem (6) generowania sygnałów wykonawczych, którego wyjścia połączone są z urządzaniem wykonawczym (7) i alarmowym (8), a ponadto wyjście modułu (4) pamięci połączone jest z wejściem modułu (5) identyfikacji kodu.
