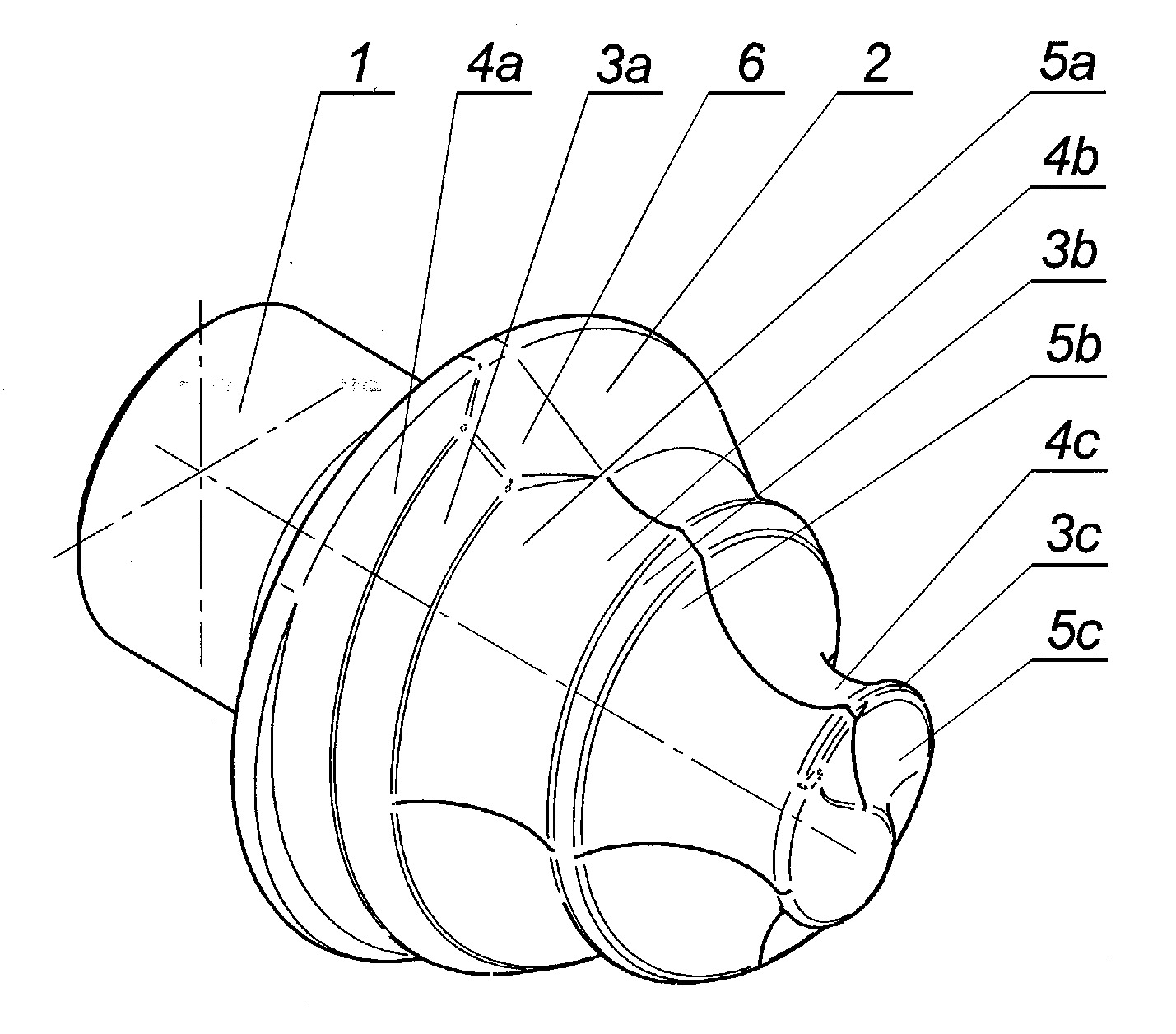

Narzędzie do walcowania kul w kształcie stożka składające się ze stopniowego walca stożkowego, w skład którego wchodzi czop napędowy oraz stożkowy walec roboczy, charakteryzuje się tym, że na stożkowej powierzchni (2) roboczej o stałym kącie rozwarcia, przy podstawie walca stożkowego, od strony czopa (1) napędowego, znajdują się spiralne występy (3a, 3b, 3c) o wklęsłych powierzchniach (4a, 5a, 4b, 5b 4c, 5c) bocznych, których zarys równy jest zarysowi walcowanych kul, zaś promień wklęsłych powierzchni (4a, 5a, 4b, 5b, 4c, 5c) bocznych równy jest połowie średnicy walcowanych kul, przy czym spiralne występy (3a, 3b 3c) stopniowo zwiększają swoją wysokość i zmniejszają swoją szerokość. Dodatkowo w obszarze spiralnego występu (3a), przy podstawie stożkowego walca, znajduje się klinowa powierzchnia (6) wejściowa, która łączy stożkową powierzchnię (2) roboczą ze spiralnym występem (3a).
Additional information
Application date
2013-02-25
WUP publication date
2016-11-30
Exclusive right number
Pat.223926
Pater, Z., & Tomczak, J. (2013). Narzędzie do walcowania kul. https://hdl.handle.net/20.500.14629/17141
