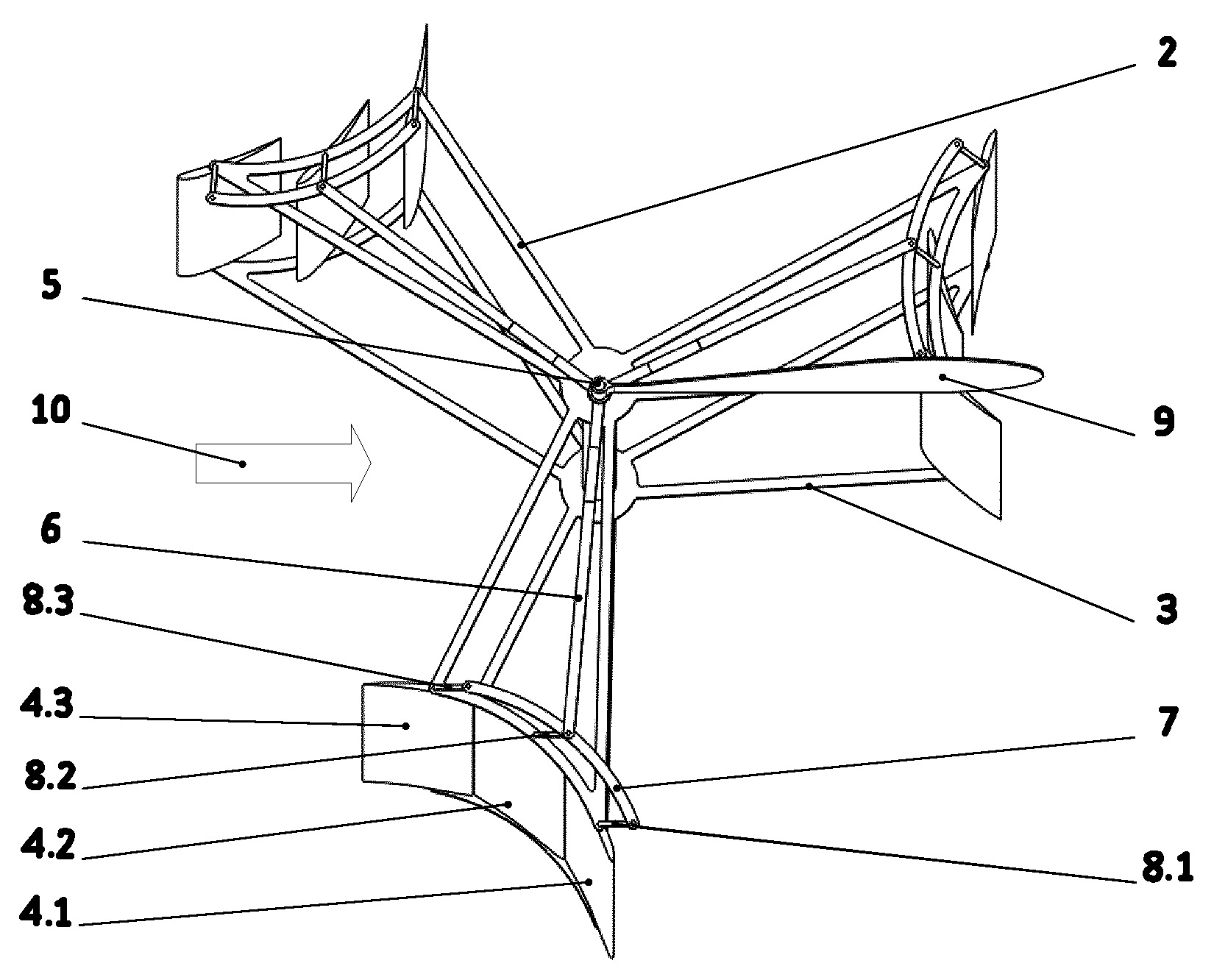

Przedmiotem zgłoszenia jest modułowa turbina wiatrowa o pionowej osi obrotu, posiadająca wał z zamocowanymi do niego obrotowo ramą górną (2) i ramą dolną (3), pomiędzy którymi zamocowane są obrotowo łopaty (4.1, 4.2, 4.3). Oś obrotu łopat (4.1, 4.2, 4.3) jest równoległa do osi wału. Charakteryzuje się ona tym, że w osiowym otworze wału znajduje się pierwsza część korby (5), do której drugiej części znajdującej się na górnej powierzchni wału zamocowane są obrotowo pierwszymi końcami co najmniej dwa korbowody (6). Każdy z korbowodów (6) stanowi część osobnego zespołu łopat (4.1, 4.2, 4.3), łącznika (7) i listew (8.1, 8.2, 8.3). Każdy z korbowodów (6) swoim drugim końcem zamocowany jest obrotowo do łącznika w postaci belki (7), do której zamocowane są za pomocą zawiasu pierwszy koniec listwy (8.1, 8.2, 8.3), której drugi koniec zamocowany jest na sztywno do osobnej górnej powierzchni łopaty (4.1, 4.2, 4.3). Korzystnie do górnego końca korby (5) zamocowany jest ster kierunkowy (9), który jest ustawiony równolegle do kierunku wiatru (10).
Additional information
Application date
2022-09-27
WUP publication date
2025-11-17
Exclusive right number
Pat.248261
Pietrykowski, K., & Gęca, M. J. (2022). Modułowa turbina wiatrowa o pionowej osi obrotu. https://hdl.handle.net/20.500.14629/18722
