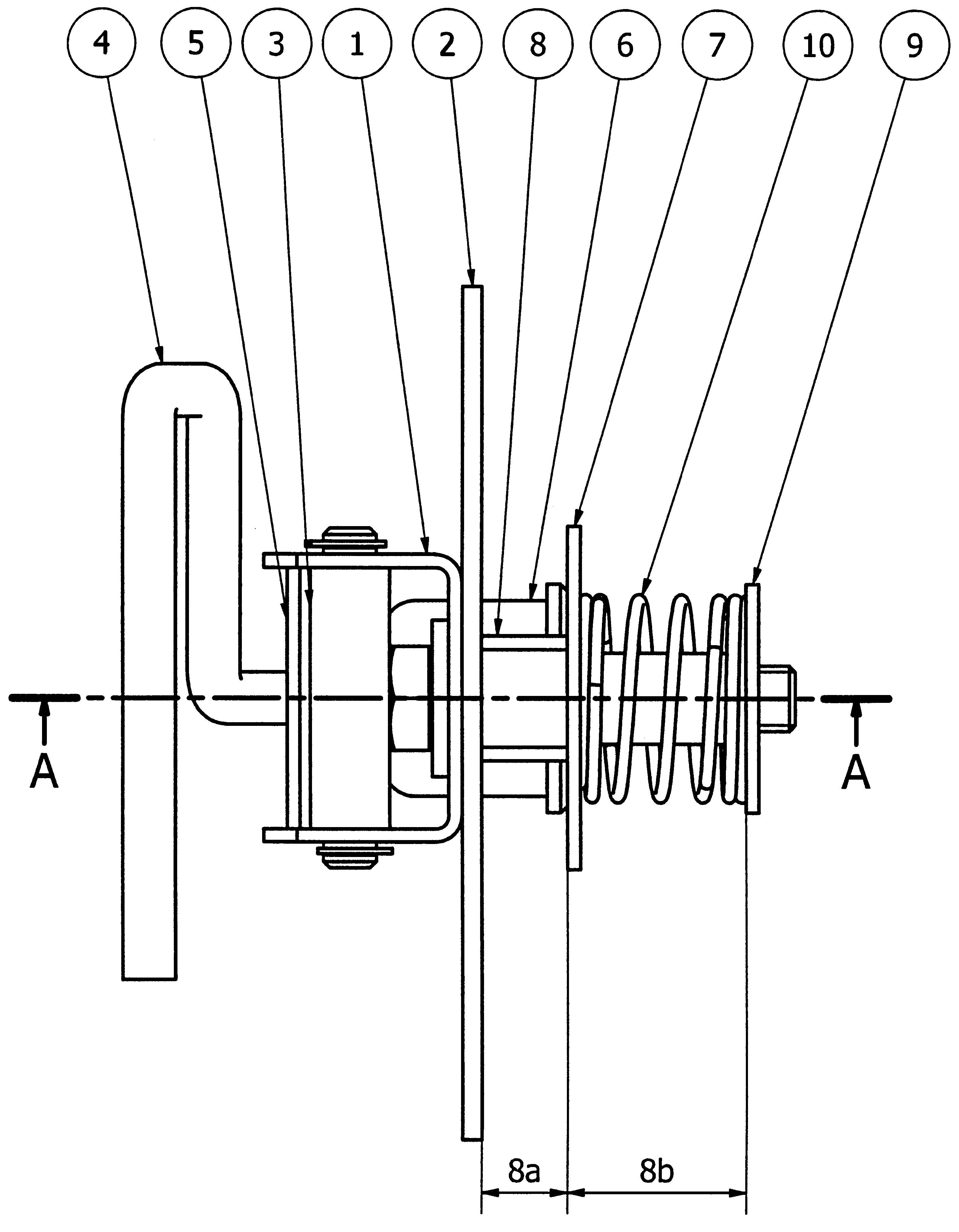

Mechanizm blokujący składa się z uchwytu, płytki, sworzni, sprężyny. Ma uchwyt w kształcie ceownika (1) zamocowany zewnętrzną powierzchnią podstawy do płaskiego elementu oporowego (2). W ściankach uchwytu w kształcie ceownika (1) zamocowana jest obrotowo tuleja ze sworzniem (3), do której przymocowana jest płytka mocująca (5) z uchwytem (4). W współosiowych otworach znajdujących się w podstawie uchwytu w kształcie ceownika (1) oraz w płaskim elemencie oporowym (2) umocowany jest co najmniej jeden sworzeń pozycjonujący (6) który jednym końcem styka się z płytką oporową (7). Drugim końcem styka się z płytką mocującą (5). Natomiast w uchwycie w kształcie ceownika (1) oraz w ściance oporowej (2) znajduje się otwór w kształcie wielokąta, w którym znajduje się pierwsza część (8a) trzpienia kształtowego (8), zamocowanego do uchwytu w kształcie ceownika (1) jego środkowej części.
Additional information
Application date
2016-06-21
WUP publication date
2018-08-31
Exclusive right number
Pat.229634
Wawer, K., & Droździel, P. (2016). Mechanizm blokujący. https://hdl.handle.net/20.500.14629/17243
