Skraplacz azotu pracujący w przepływie odwróconym skroplin jako silnik parowy

Abstract

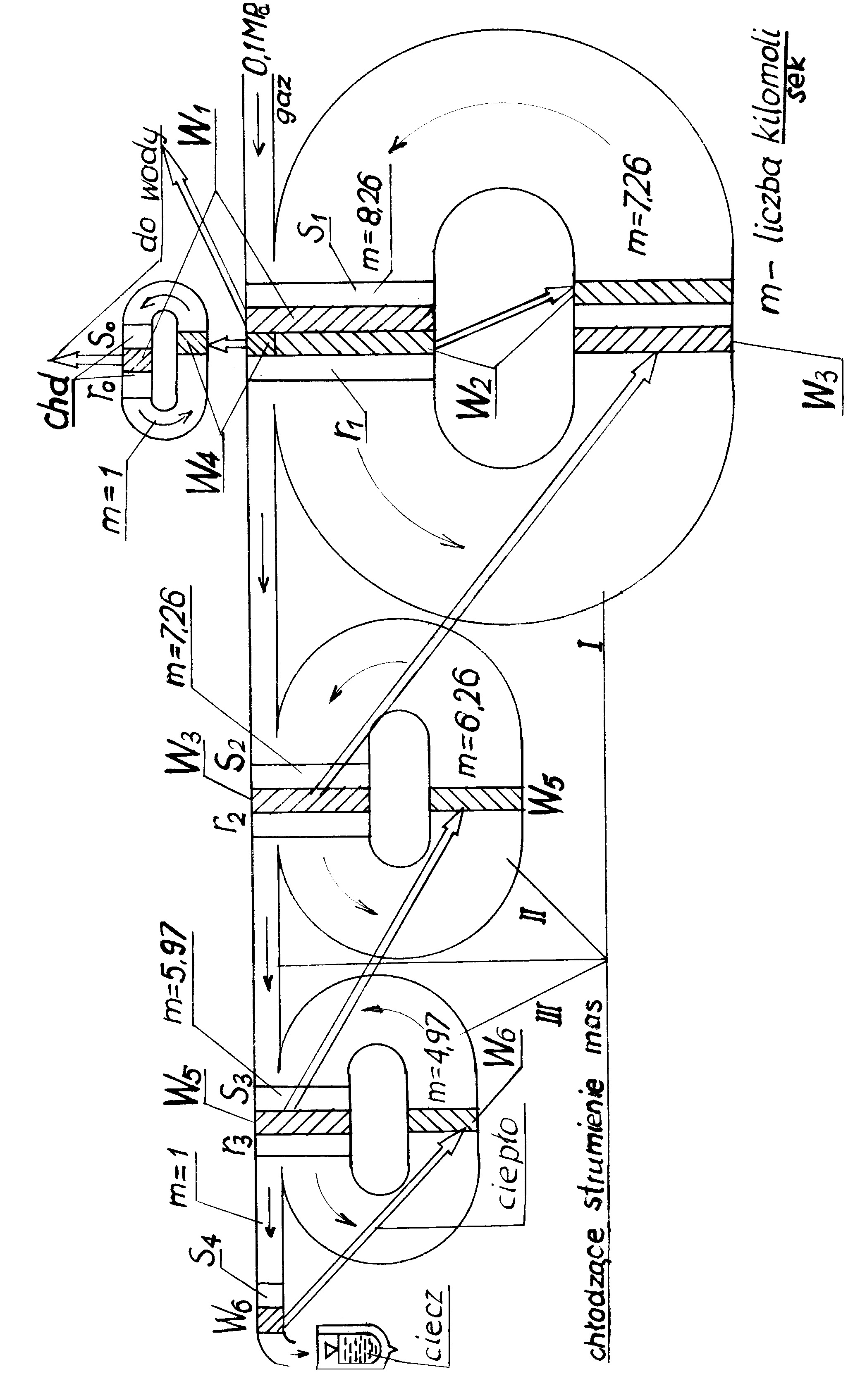

Sposób akumulacji energii ze skraplaniem azotu i wyzwalaniem jej ze skroplin przy niskoprężnym skraplaniu azotu z powietrza w czteroetapowym jego chłodzeniu polega na tym, że strumień skraplany na drodze z otoczenia do zbiornika kriogenicznego ma cztery odcinki związane z tymi etapami. W pierwszym odcinku na początku chłodzenia cyrkuluje pierwszy strumień chłodzący, który odłącza się od strumienia skraplanego za rozprężarką sekcji (r1), a łączy się z nim przed trójstopniową sprężarką (S1) z chłodzeniem wodnym. Na drugim odcinku cyrkuluje drugi strumień chłodzący, który oddziela się od strumienia skraplanego za rozprężarką strefy (r2) sekcji (S2r2), a łączy się nim przed sprężarkę strefy (S2) sekcji (S2r2). Na trzecim odcinku cyrkuluje trzeci strumień chłodzący, który oddziela się od strumienia skraplanego za rozprężarką strefy (r3) sekcji (S3r3), a łączy się z nim przed sprężarką strefy (S3) tej sekcji. Na czwartym odcinku jest ostatni wymiennik (W6) za sprężarką sekcji (S4), schładzający parę mokrą azotu w ciecz, trzecim strumieniem chłodzącym.
