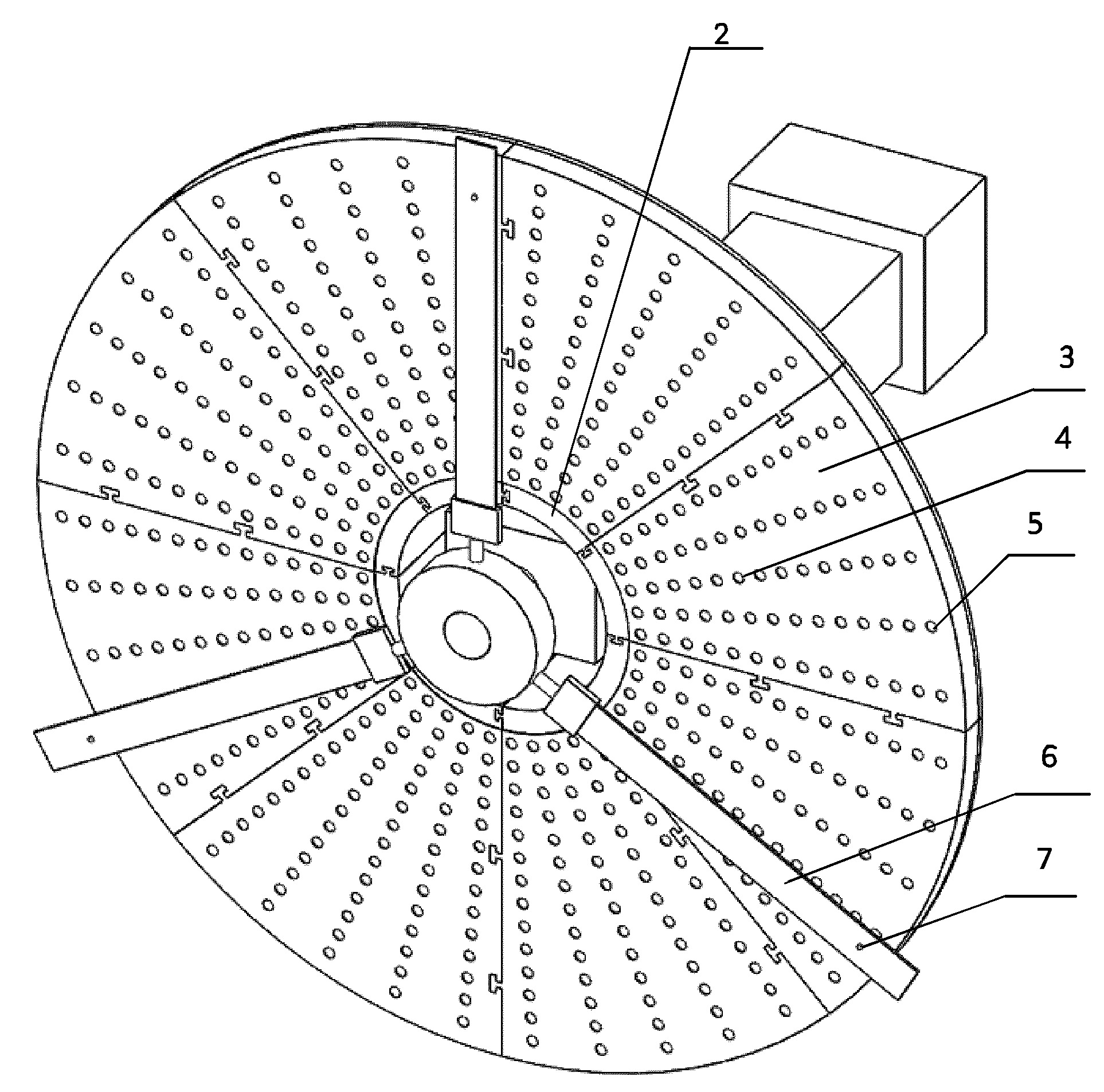

Przedmiotem zgłoszenia jest zestaw wirnika z tarczą posiadający element magnetyczny i element ferromagnetyczny. Składa się on z pary elementów mocujących, z których każdy posiada tarczę w kształcie półokręgu z wycięciem w linii średnicy w kształcie prostokąta oraz każdy z elementów mocujących posiada kołnierz na obrysie wycięcia. Elementy mocujące połączone są ze sobą za pomocą połączeń z wypustem i wpustem, które służą do mocowania na obudowie trzpienia wirnika. Do pary elementów mocujących zamocowane są za pomocą połączenia wciskowego elementy w kształcie wycinka tulei (2), z których każdy połączony jest z elementem w kształcie wycinka pierścienia (3). Elementy w kształcie wycinka pierścienia (3) połączone są ze sobą za pomocą wypustów i wpustów. W elementach w kształcie wycinka pierścienia (3) znajdują się otwory (4) na elementy magnetyczne (5). Na łopacie (6) wirnika zamocowany jest element ferromagnetyczny (7). Opcjonalnie elementem magnetycznym (5) jest magnes neodymowy lub elektromagnes. Wskazane jest aby elementem ferromagnetycznym (7) był magnes.
