Narzędzie klinowe do dwuetapowego walcowania odkuwek

Abstract

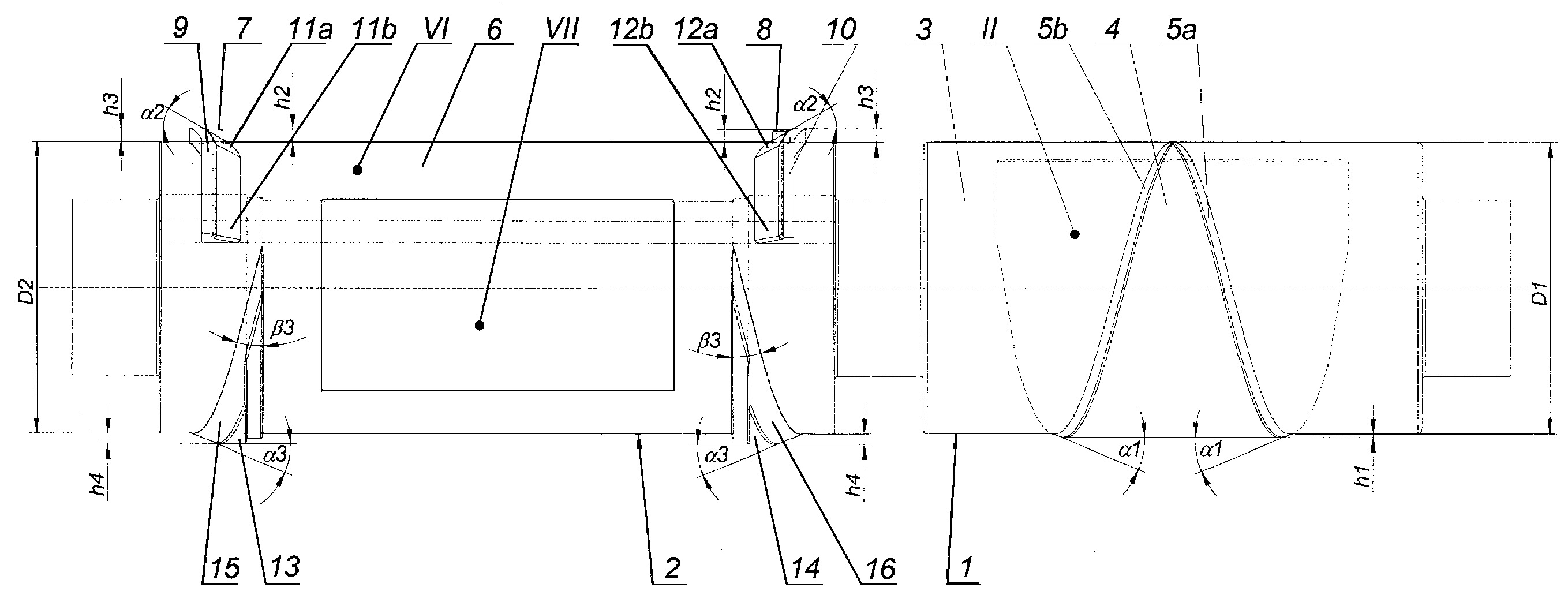

Narzędzie klinowe do dwuetapowego walcowania odkuwek, zwłaszcza do walcowania poprzeczno - klinowego odkuwek osiowosymetrycznych stopniowanych osi i wałów w kształcie dwóch walców o klinowych powierzchniach roboczych charakteryzuje się tym, że składa się z walca roboczego (1) do kształtowania w pierwszym etapie oraz walca roboczego (2) do walcowania w drugim etapie, przy czym obwód walca roboczego (1) do kształtowania w pierwszym etapie jest podzielony kolejno na strefę załadunkowo-wyładunkową strefę kształtowania stopnia środkowego oraz strefę kalibrowania, zaś obwód walca roboczego (2) do walcowania w drugim etapie jest podzielony kolejno na strefę załadunkową, strefę pozycjonowania półwyrobu, strefę kształtowania stopni stożkowych (VI), strefę kształtowania skrajnych stopni (VII), strefę kalibrowania oraz strefę wyładunkową. Na walcu roboczym (1) do kształtowania w pierwszym etapie znajduje się strefa załadunkowo-wyładunkowa, która ma kształt powierzchni cylindrycznej (3) pokrywającej się z powierzchnią walca roboczego, następnie za strefą załadunkowo-wyładunkową znajduje się strefa kształtowania (II) stopnia środkowego, w której na powierzchni cylindrycznej (3) znajduje się centralny występ klinowy (4) o stałym kącie rozwarcia klina.
