Uchwyt ustalająco-mocujący połączenie klejowe doczołowe

Abstract

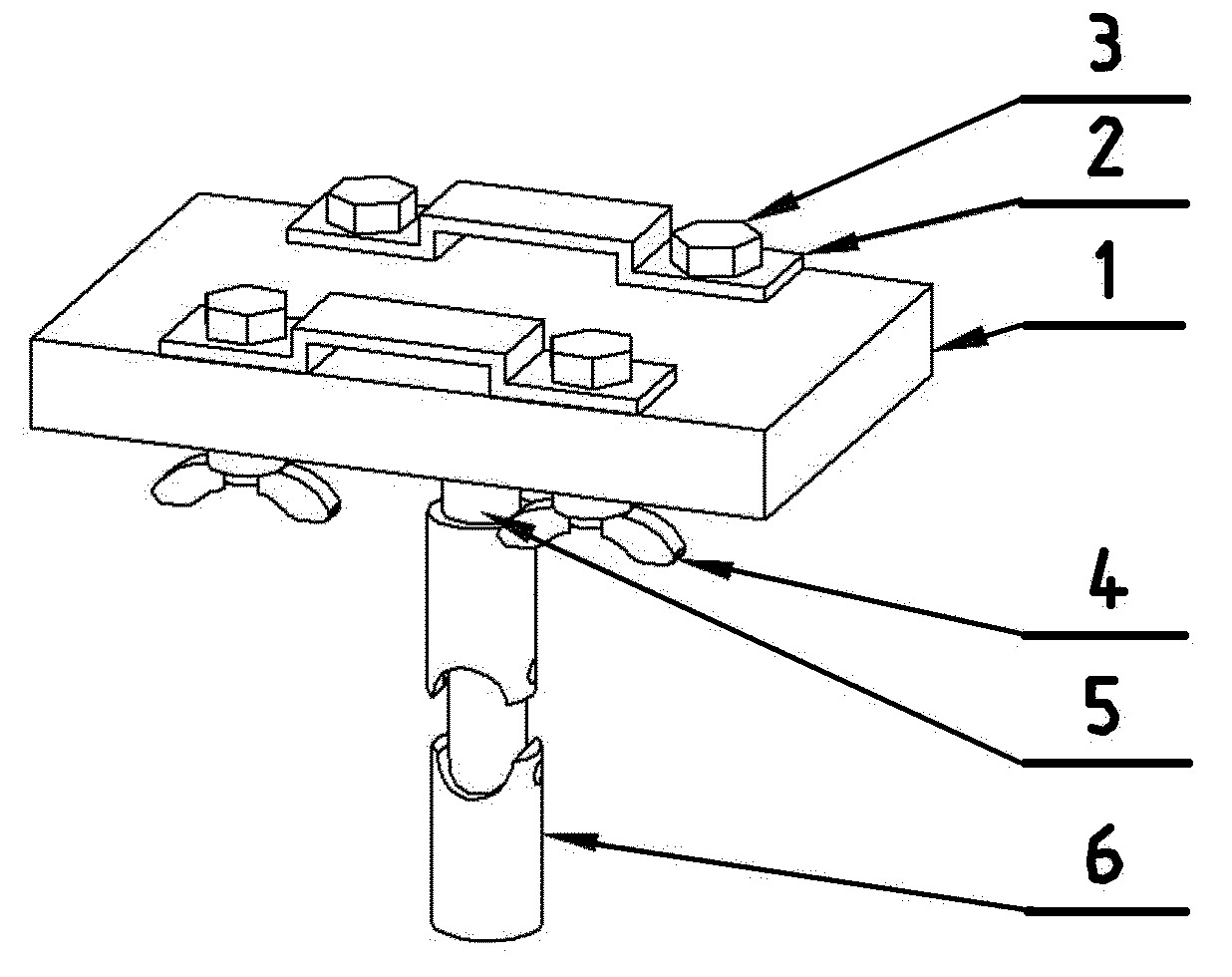

Przedmiotem wzoru użytkowego jest uchwyt ustalająco-mocujący połączenie klejowe doczołowe, który charakteryzuje się tym, że składa się z prostopadłościennej podstawy (1), do której górnej powierzchni wzdłuż dłuższych krawędzi zamocowane są naprzeciwlegle dwa jednakowe elementy ustalająco-mocujące (2) w kształcie odcinków profili kapeluszowych za pomocą dwóch śrub (3) z nakrętkami motylkowymi (4). Natomiast do dolnej powierzchni prostopadłościennej podstawy (1) w środkowej części zamocowany jest gwintowanym końcem trzpień (5). Do drugiego końca trzpienia (5) zamocowany jest wał Kardana (6).
