Turbosprężarka z łożyskami gazowymi

Abstract

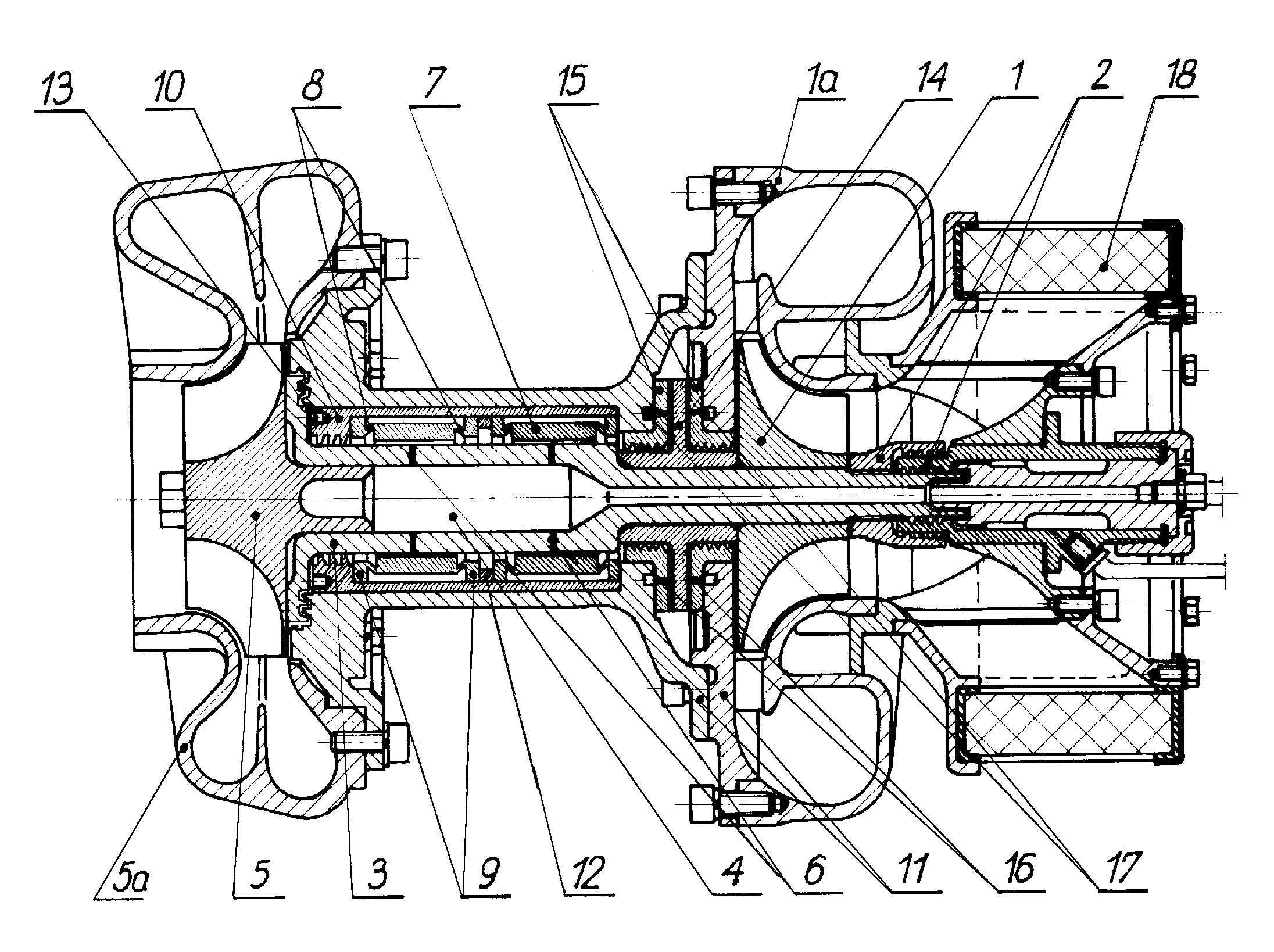

Turbosprężarka z łożyskami gazowymi zasilana jest od strony sprężarki (1) z korpusem (1a) poprzez węzeł (2) doprowadzający centralnie sprężone powietrze. Wał (3) stopniowanej średnicy zewnętrznej ma centralny otwór (4) o stopniowanej średnicy wewnętrznej zwiększającej się w stronę turbiny (5) z korpusem (5a). Wał (3) na swojej większej średnicy zewnętrznej ma dwa rzędy otworków (6) promieniowych rozmieszczonych równomiernie po obwodzie, łączących wnętrze wału z powierzchnią zewnętrzną wału i otoczony jest dwoma tulejami (7) o średnicach wewnętrznych nieco większych od średnicy zewnętrznej wału, które mają od swoich czół cienkościenne powłoki (8) stożkowe, łączące się większymi średnicami z tulejami (7), a mniejszymi średnicami z pierścieniami (9) walcowymi, osadczymi o wewnętrznych średnicach nieco większych od wewnętrznych średnic tulei i zewnętrznych średnicach większych od zewnętrznych średnic tulei, natomiast pierścienie (9) zewnętrznymi średnicami osadzone są w tulei wzdłużnej (10) osadzonej w korpusie, z trzema nieprzelotowymi, nagwintowanymi otworami (13) montażowymi od czoła, a pomiędzy pierścieniami osadczymi obu tulei umieszczony jest pierścień (12) dystansowy.
