Aparat do wydłużania kości kończyn

Abstract

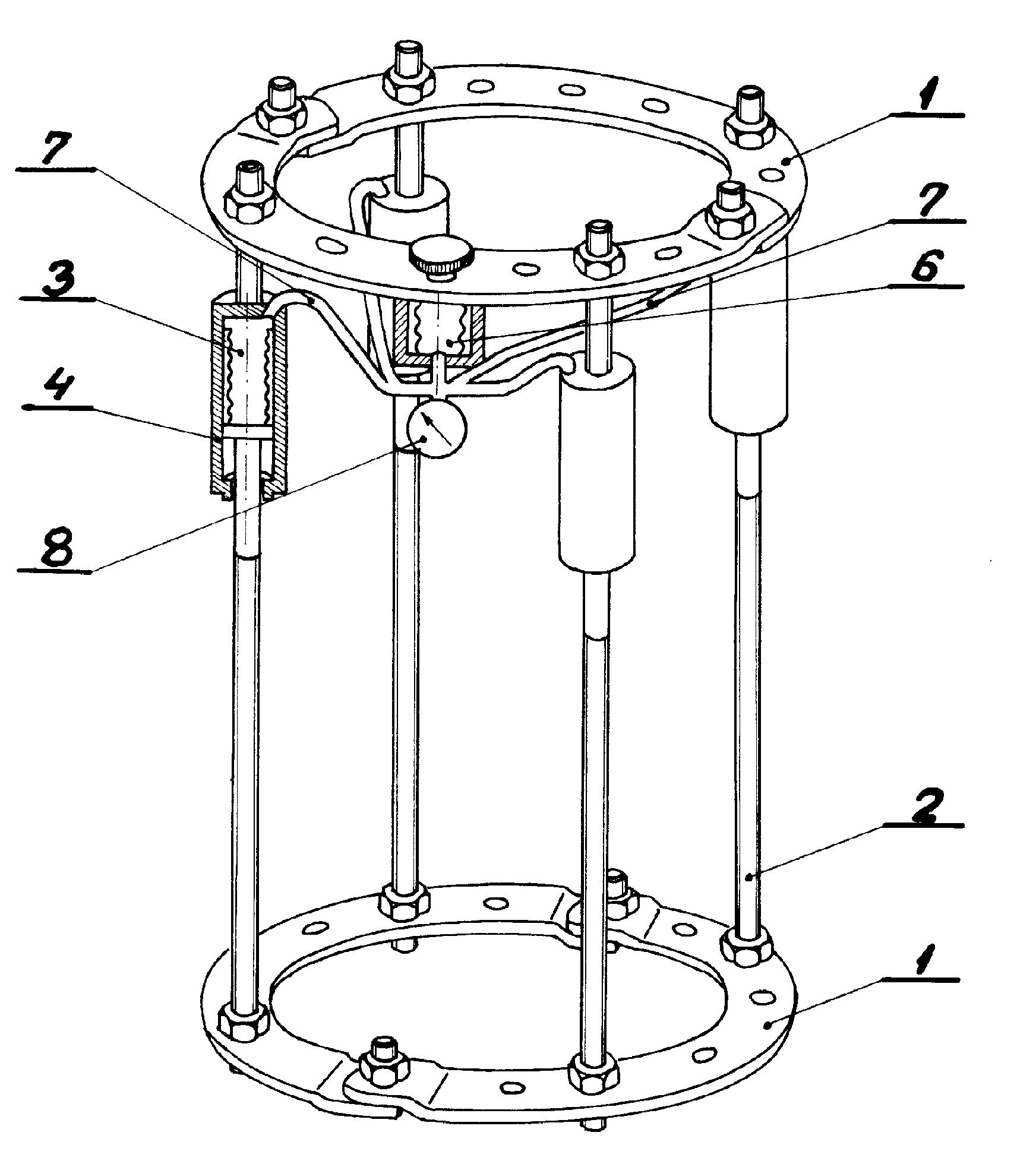

Aparat do wydłużania kończyn składający się z dzielonych pierścieni i podzespołów pomocniczych do mocowania drutów Kirschnera, posiada dzielone perforowane pierścienie (1) połączone dzielonymi kolumnami (2) mocowanymi w otworach, z których jedna część związana jest z pierścieniem dalszym, druga zaś część związana jest z pierścieniem bliższym, pomiędzy nimi umieszczony jest element podatny, korzystnie mieszek (3) sprężysty z płynem, którego jeden koniec połączony jest z bliższą częścią kolumny (2), a drugi współpracuje z dalszą częścią kolumny, przy czym mieszki (3) otoczone są prowadnicami (4), a w przestrzenie mieszków (3) włączone są mierniki ciśnienia. Mieszki (3) na kolumnach (2) połączone są przewodami (7) z mieszkiem (6) sterującym, a we wspólną przestrzeń mieszków włączony jest miernik (8) ciśnienia, zaś miernik ciśnienia (8) połączony jest z elektroniczym zespołem sterującym silnikiem napędzającym mieszek sterujący (6) w funkcji ciśnienia.
