Układ pomiarowy sygnałów napięciowych

Alternative title
Voltage signal measuring system
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
1996
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.317038
Abstract PL

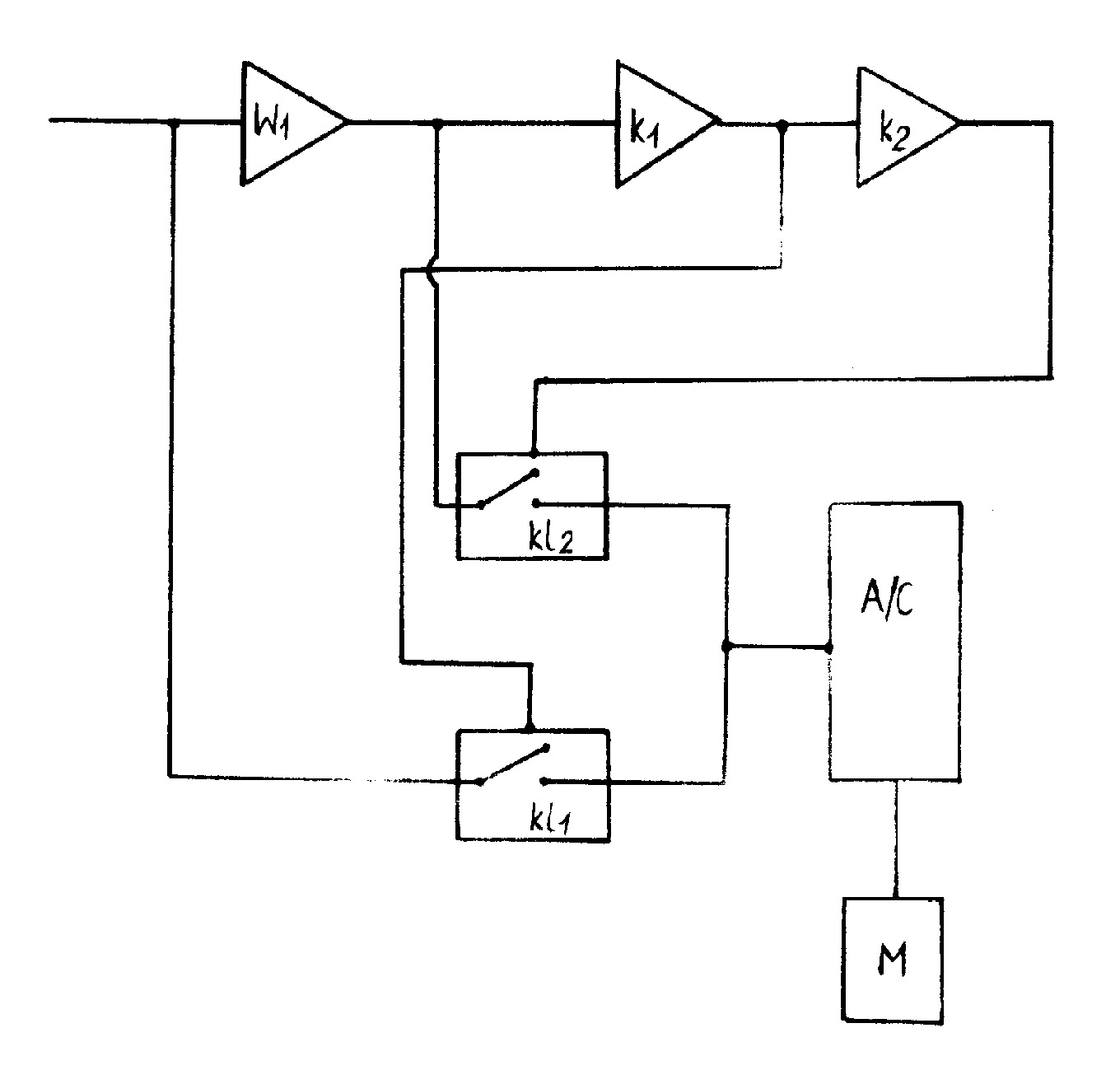

Układ pomiarowy sygnałów napięciowych, zwłaszcza o dużej dynamice napięcia, składa się ze wzmacniacza (W1), komparatorów (k1, k2), kluczy (kl1, kl2) i przetwornika analogowo-cyfrowego (A/C). Sygnały z wejścia podawane są na klucz (kl1), wzmacniacz (W1) po wzmacniaczu na klucz (kl2), sygnały z kluczy (kl1, kl2) łączą się i przekazywane są do zespołu przetwornika analogowo-cyfrowego (A/C) i do komputera (M), sygnał ze wzmacniania (W1) dochodzi do kolejno połączonych szeregowo dwóch komparatorów (k1, k2), a punkty za kolejnymi komparatorami połączone są z kluczami (kl1, kl2).
Date of filing with the Polish Patent Office or with the competent office abroad
1996-11-18
Date of publication in ‘WUP’ or equivalent foreign bulletin
2001-04-30
Exclusive right number
Pat.180807
Statistics
2Views
4Downloads
Nieoczym, A., & Kisiel, J. (1996). Układ pomiarowy sygnałów napięciowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17471
