Stanowisko i sposób pomiaru sił działających na koło jezdne podwozia samolotu podczas przyziemienia

Alternative title
Station and method for measuring forces acting on the aircraft landing gear ground wheel during touchdown
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.424857
Abstract PL

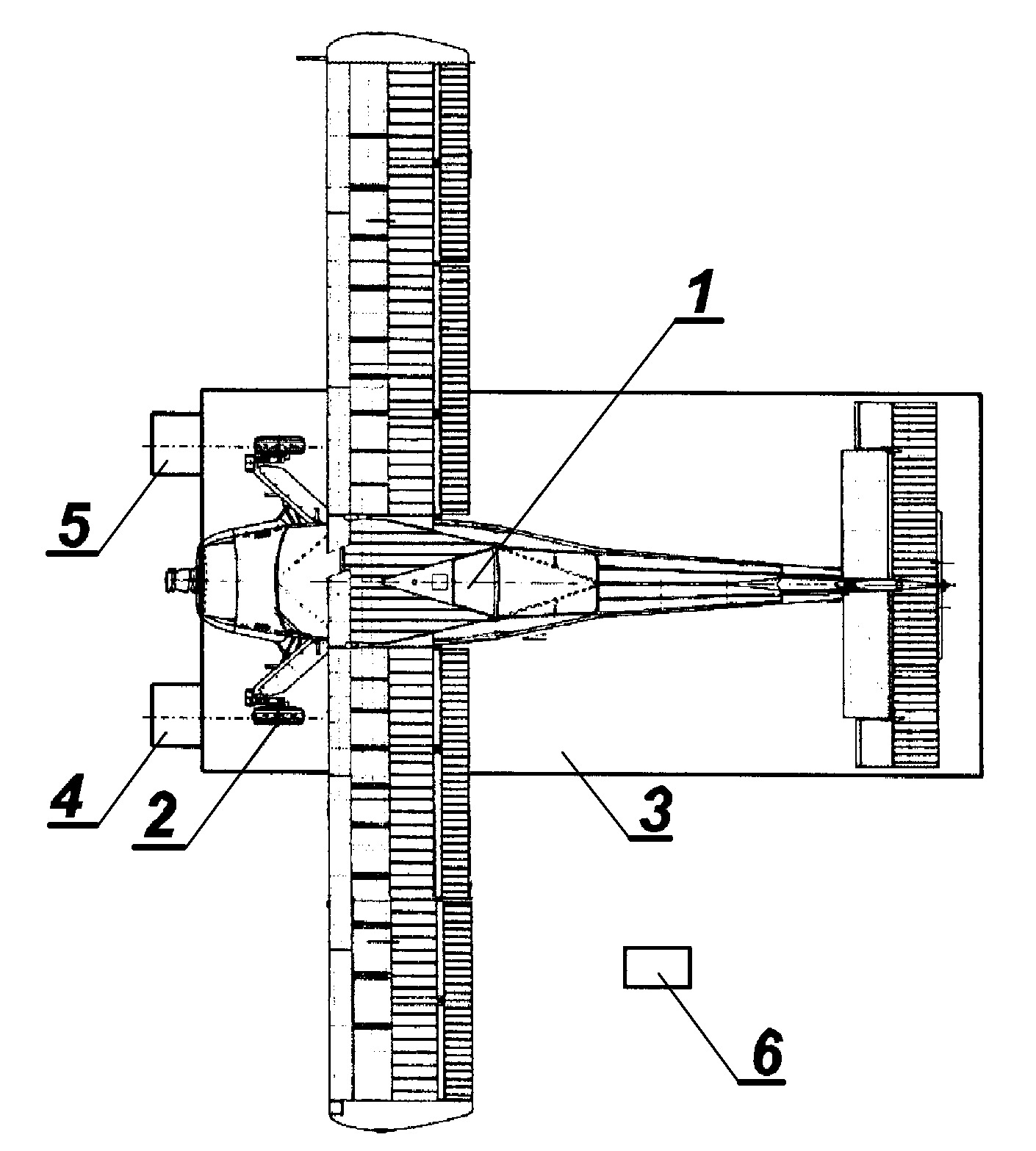

Stanowisko do pomiaru sił działających na koło jezdne podwozia samolotu podczas przyziemienia składa się z samolotu (1) badanego, układu (6) rejestrująco - odczytowego, rampy (3) najazdowo - zjazdowej, która posiada powierzchnie (4 i 5) wysuwane z przodu rampy (3) najazdowo - zjazdowej. Sposób pomiaru sił działających na koło jezdne podwozia samolotu podczas przyziemienia polega na tym, że w miejsce jednego koła jezdnego podwozia głównego samolotu (1) badanego umieszcza się koło (2) pomiarowe, następnie na nawierzchni badanego lotniska umieszcza się rampę (3) najazdowo - zjazdową, po czym ustawia się jedną z powierzchni (4) lub (5) wysuwanych z przodu rampy zjazdowej w odległości od krawędzi rampy (3) najazdowo - zjazdowej i ustawia się samolot (1) badany na rampie w ten sposób, aby znajdował się przodem do krawędzi rampy (3) najazdowo -zjazdowej oraz aby koła podwozia głównego samolotu (1) badanego znajdowały się w jednakowej odległości od krawędzi rampy (3) najazdowo - zjazdowej. Włącza się zasilanie i przemieszcza się samolot (1) badany do momentu, gdy koła podwozia głównego zjadą z rampy (3) najazdowo - zjazdowej i rejestruje się siły działające na koło (2) pomiarowe.
Date of filing with the Polish Patent Office or with the competent office abroad
2018-03-13
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-12-14
Exclusive right number
Pat.236155
Statistics
3Views
17Downloads
Pytka, J. (2018). Stanowisko i sposób pomiaru sił działających na koło jezdne podwozia samolotu podczas przyziemienia. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17962
