Układ uplastyczniający

Abstract

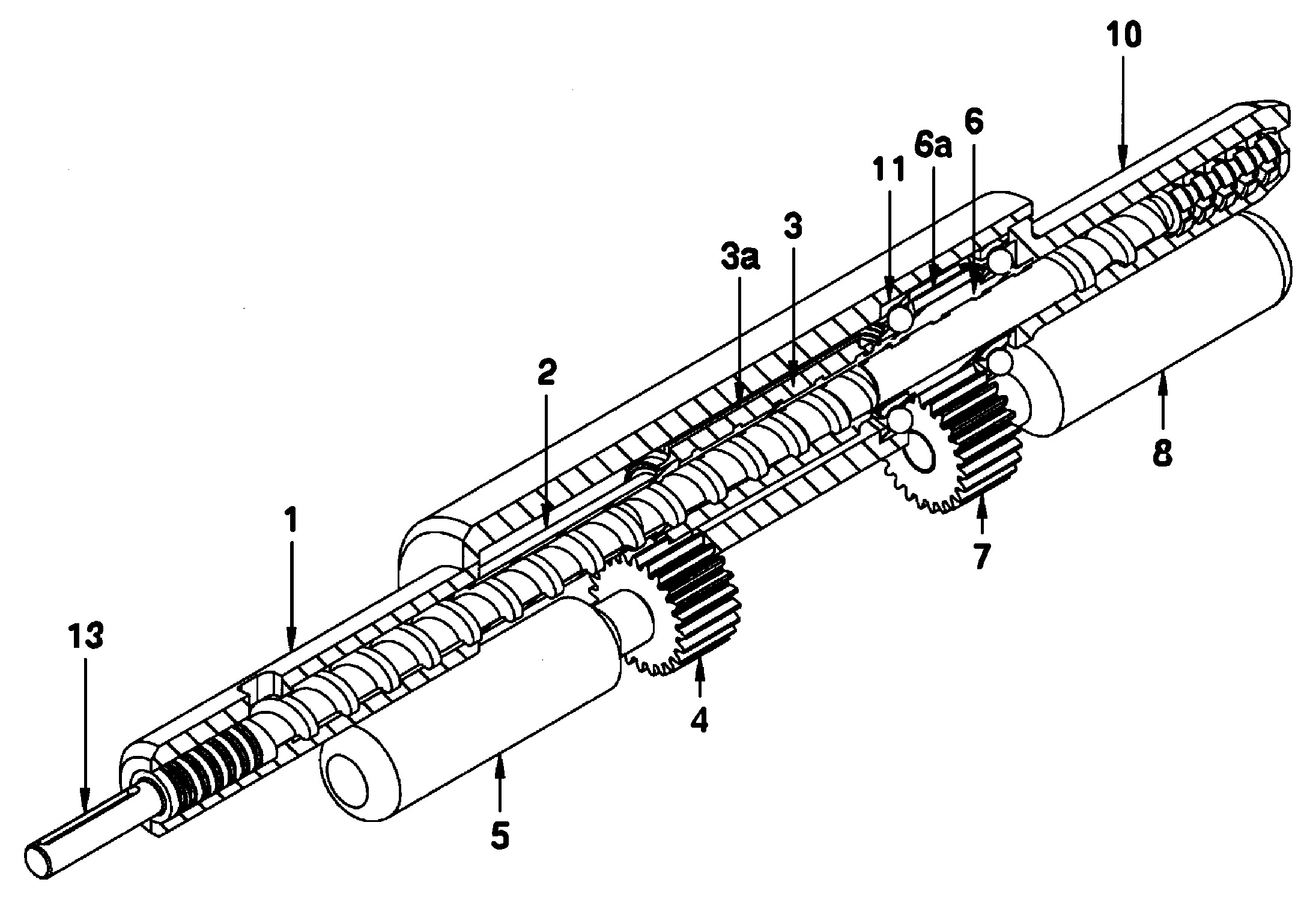

Układ uplastyczniający wytłaczarki, zwłaszcza do tworzyw polimerowych, charakteryzuje się tym, że w pierwszej części cylindra (1) znajduje się tuleja wewnętrzna (2) z zamocowanym do jej końca zwojem. Tuleja wewnętrzna (2) zamocowana jest drugim końcem do pierwszej tulei zewnętrznej (3), na której zewnętrznej powierzchni znajduje się pierwsze zazębienie (3a) zazębione z pierwszym kołem zębatym (4) osadzonym na wale pierwszego silnika (5). Na wewnętrznej powierzchni pierwszej tulei zewnętrznej (3) znajduje się zagłębienie w kształcie zwoju, w którym znajduje się zwój znajdujący się na zewnętrznej powierzchni drugiej tulei zewnętrznej (6). Na wewnętrznej powierzchni drugiej tulei zewnętrznej (6) znajduje się zagłębienie w kształcie zwoju, w którym znajduje się zwój zamocowany na końcu tulei wewnętrznej (2). Na zewnętrznej powierzchni drugiej tulei zewnętrznej (6) w jej końcowej części znajduje się zazębienie (6a), które zazębione jest z drugim kołem zębatym (7) osadzonym na wale drugiego silnika (8). Druga tuleja zewnętrzna (6) styka się swoim końcem z drugą częścią cylindra (10) oraz zamocowana jest obrotowo za pomocą łożysk (11) do obudowy, która zamocowana jest pierwszym końcem do pierwszej części cylindra (1) oraz drugim końcem do drugiej częścią cylindra (10). Wewnątrz pierwszej części cylindra (1), tulei wewnętrznej (2), pierwszej tulei zewnętrznej (3), drugiej tulei zewnętrznej (6) i drugiej części cylindra (10) znajduje się ślimak (13).
