Sposób walcowania poprzecznego odkuwek wielokrotnych z osiowym przemieszczaniem wsadu

Abstract

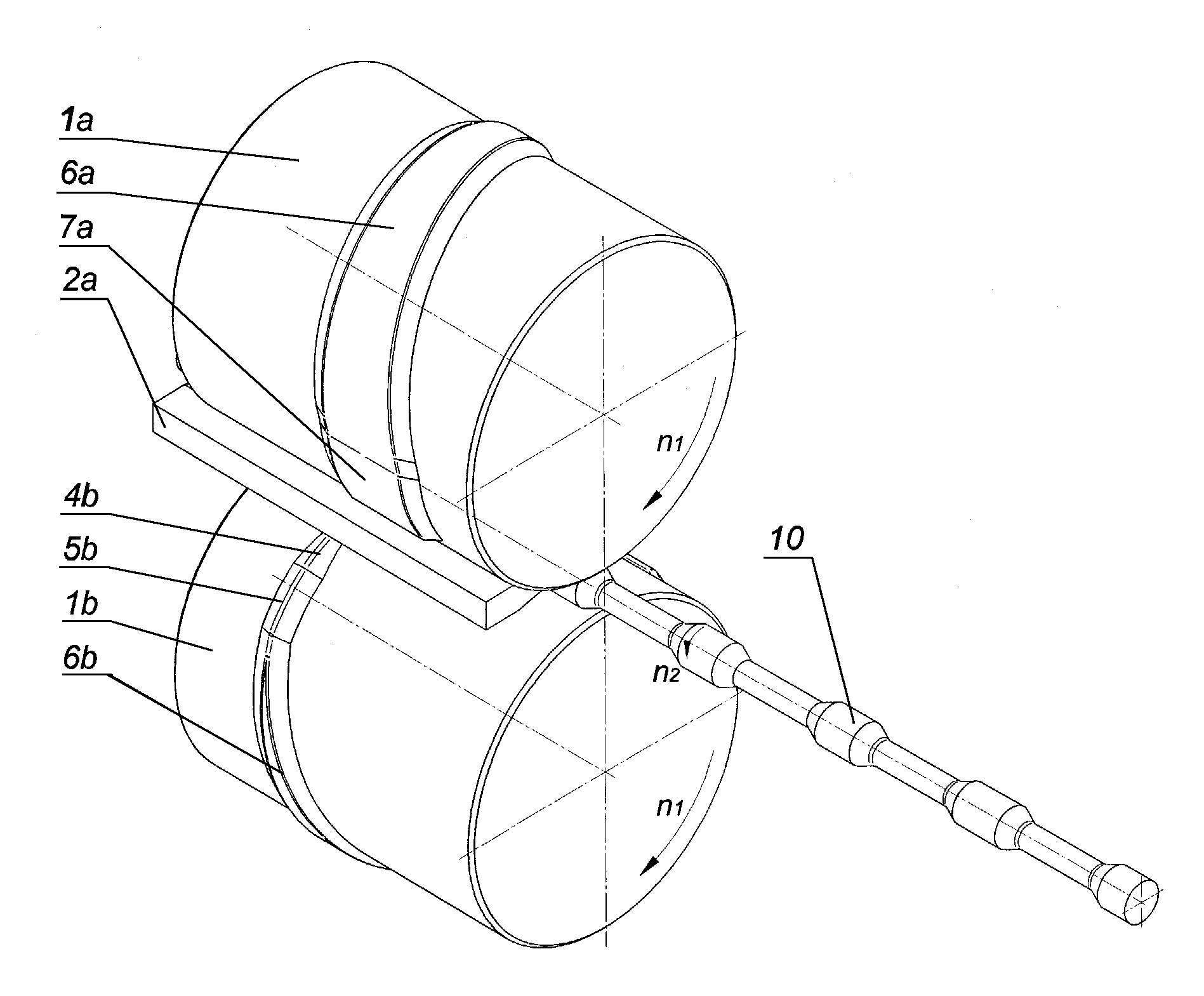

Sposób walcowania poprzecznego odkuwek wielokrotnych z osiowym przemieszczaniem wsadu, zwłaszcza walcowania osiowosymetrycznych odkuwek wydłużonych o kształcie okresowo zmiennym charakteryzuje się tym, że półfabrykat w kształcie pręta umieszcza się między dwoma prowadnicami (2a) oraz pomiędzy dwoma jednakowymi walcami (1a) i (1b) roboczymi o osiach równoległych do siebie, na powierzchniach których wykonane są śrubowe występy w kształcie klinów, następnie uruchamia się ruch obrotowy walców (1a) i (1b) roboczych w tym samym kierunku i z taką samą prędkością (n1), w skutek czego zagłębia się wejściowe powierzchnie (4b) klinowe umieszczone na walcach roboczych (1a) i (1b) w półfabrykat i wprawia się półfabrykat w ruch obrotowy z prędkością (n2) w kierunku przeciwnym do kierunku obrotu walców (1a) i (1b) roboczych, a następnie kształtuje się na obwodzie półfabrykatu pierścieniowy rowek za pomocą klinowych powierzchni (5b) prowadzących, po czym w wyniku oddziaływania śrubowych powierzchni klinowych (6a) i (6b) rozszerza się pierścieniowy rowek na półfabrykacie oraz redukuje się średnice półfabrykatu i jednocześnie przemieszcza się półfabrykat ze stałą prędkością wzdłuż jego osi w kierunku walcowych powierzchni wyjściowych, następnie w wyniku oddziaływania klinowych powierzchni (7a) kalibrujących usuwa się nierówności ukształtowanej odkuwki, następnie powtarza się cykl, w skutek czego otrzymuje się wydłużoną odkuwkę.
