Sposób obciskania obrotowego trzema rolkami wyrobów z gwintami wewnętrznymi

Abstract

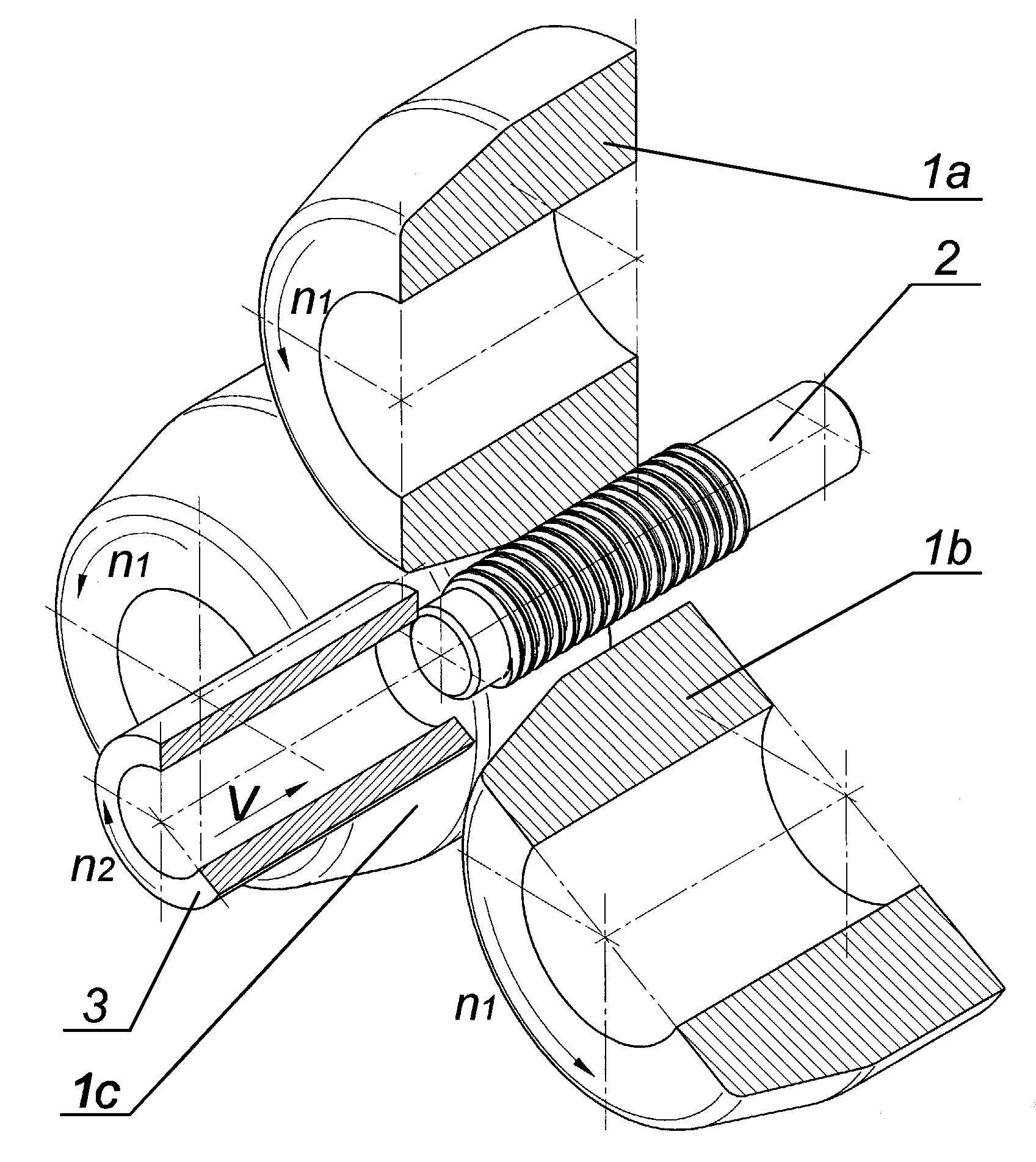

Sposób obciskania obrotowego trzema rolkami wyrobów z gwintami wewnętrznymi, zwłaszcza drążonych odkuwek osiowosymetrycznych z wewnętrznymi występami w kształcie linii śrubowej charakteryzuje się tym, że półfabrykat (3) w kształcie tulei umieszcza się przed trzema jednakowymi narzędziami (1a), (1b) i (1c) w kształcie rolek oraz przed trzpieniem (2) gwintowanym, na powierzchni którego znajdują się śrubowe występy, przy czym trzpień (2) gwintowany znajduje się pomiędzy trzema narzędziami (1a), (1b) i (1c), następnie narzędzia (1a), (1b) i (1c) wprawia się w ruch obrotowy w tym samym kierunku i z taką samą prędkością (n1), zaś półfabrykat (3) wprawia się w ruch postępowy ze stałą prędkością (V) w kierunku narzędzi (1a), (1b) i (1c) oraz trzpienia (2), w wyniku czego wprawia się półfabrykat (3) w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do ruchu obrotowego narzędzi (1a), (1b) i (1c) i redukuje się średnicę zewnętrzną półfabrykatu (3), w wyniku czego kształtuje się wewnętrzne występy śrubowe w półfabrykacie (3) na trzpieniu (2), przy czym stosunek prędkości (V) postępowej półfabrykatu (3) do jego prędkości obrotowej (n2) jest równy skokowi kształtowanego gwintu, następnie po osiągnięciu przez półfabrykat (3) położenia końcowego, wyłącza się ruch postępowy półfabrykatu (3) i jednocześnie przełącza się na przeciwny kierunek obrotów narzędzi (1a), (1b), (1c), w wyniku czego wprawia się ukształtowany wyrób w ruch obrotowy ze stałą prędkością (n2) oraz ruch postępowy ze stałą prędkością (V).
