Bipolarne źródło prądowe z eliminacją wpływu efektu Early'ego

Abstract

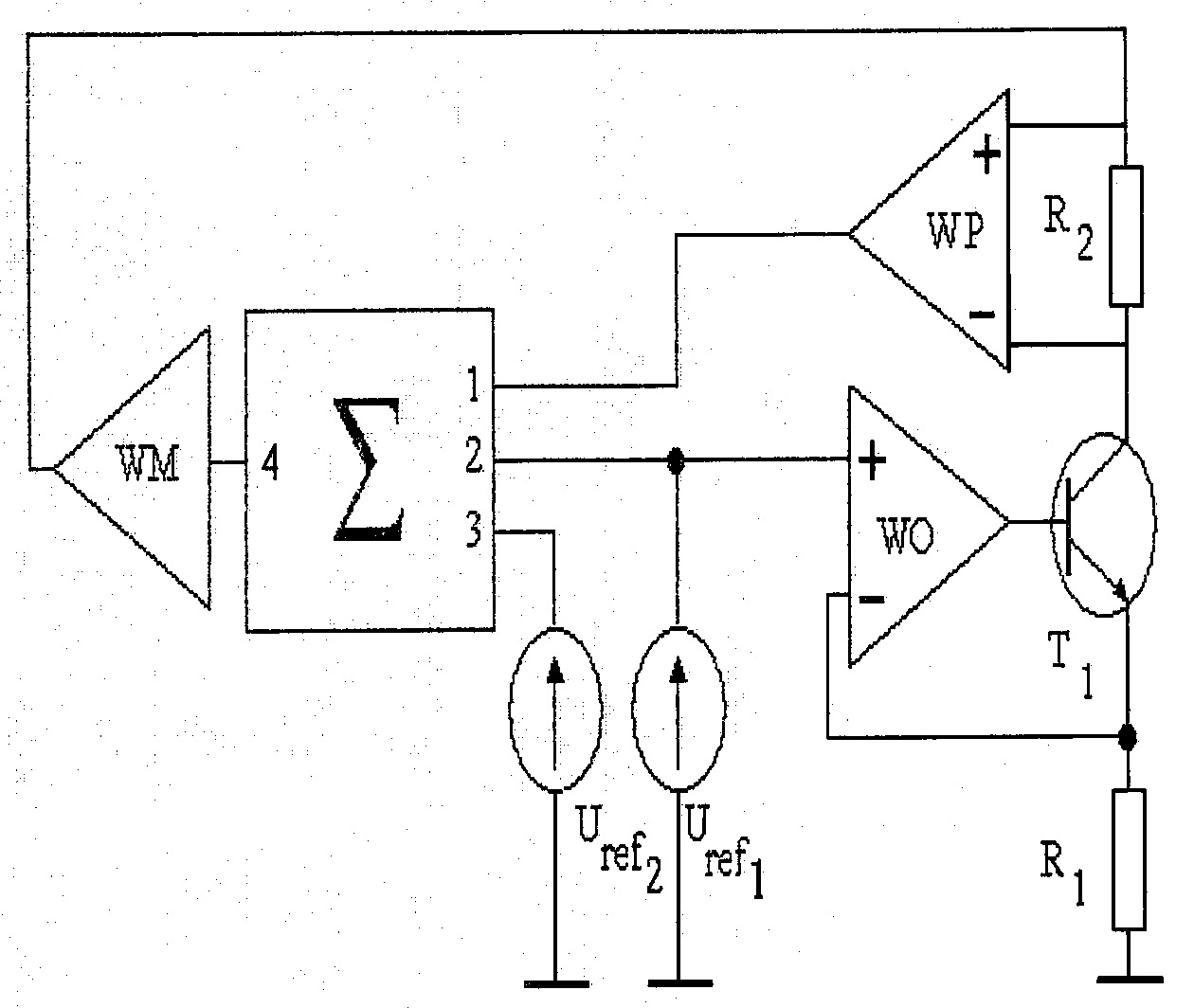

Bipolarne źródło prądowe z eliminacją wpływu efektu Early'ego, w którym emiter tranzystora jest połączony z pierwszym zaciskiem rezystora pierwszego i wejściem odwracającym wzmacniacza operacyjnego oraz drugi zacisk rezystora pierwszego jest połączony z masą układu, zaś baza tranzystora jest połączona z wyjściem wzmacniacza operacyjnego, natomiast kolektor tranzystora jest połączony z pierwszym zaciskiem rezystora drugiego i wejściem odwracającym wzmacniacza pomiarowego, zaś drugi zacisk rezystora drugiego jest połączony z wejściem nieodwracającym wzmacniacza pomiarowego oraz wejście nieodwracające wzmacniacza operacyjnego jest połączone ze źródłem napięcia referencyjnego pierwszego, charakteryzuje się tym, że wyjście wzmacniacza pomiarowego (WP) jest połączone z pierwszym wejściem analogowego układu sumującego (Σ), źródło napięcia wzorcowego (Uref1) jest połączone z drugim wejściem analogowego układu sumującego (Σ), źródło napięcia referencyjnego (Uref2) jest połączone z trzecim wejściem analogowego układu sumującego (Σ) oraz wyjście analogowego układu sumującego (Σ) jest połączone z wejściem wzmacniacza mocy (WM), którego wyjście jest połączone z drugim zaciskiem rezystora (R2).
