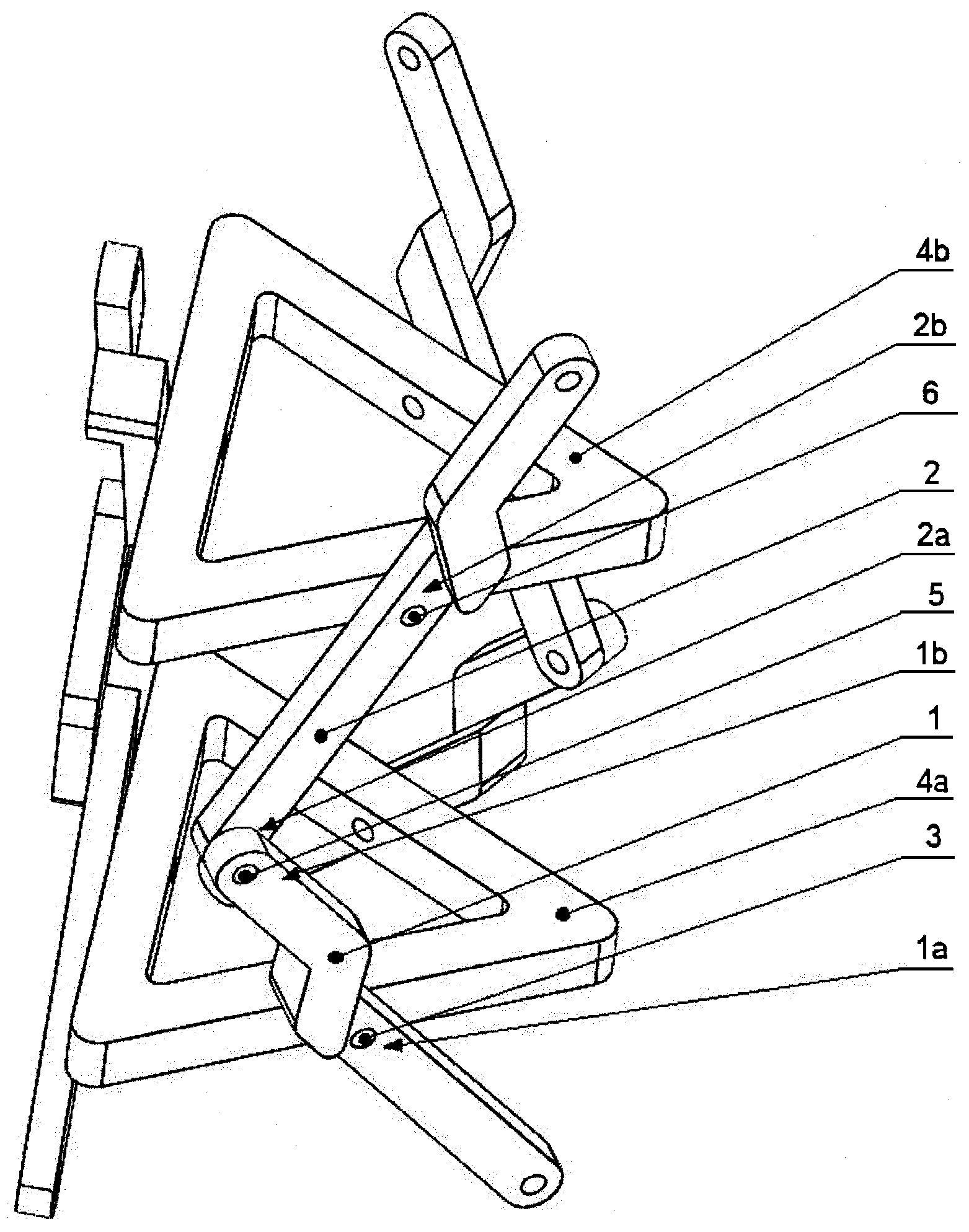

Przedmiotem zgłoszenia jest stelaż złożony, składany, posiadający ramy, belki i przeguby. Charakteryzuje się on tym, że składa się z belek (1, 2) stopniowanych w kierunku od środka ram zamkniętych (4a, 4b) oraz stopniowanych w kierunku wysokości stelaża. Belki (1, 2) posiadają jednakową długość. Każda pierwsza belka (1) w części środkowej (1a) połączona jest za pomocą pierwszego przegubu (3) z jednym z boków pierwszej ramy zamkniętej (4a). Drugi koniec (1b) pierwszej belki (1) połączony jest za pomocą drugiego przegubu (5) od wewnętrznej strony z pierwszym końcem (2a) drugiej belki (2) od zewnętrznej strony, której część środkowa (2b) połączona jest za pomocą trzeciego przegubu (6) z bokiem drugiej ramy zamkniętej (4b).
Additional information
Application date
2017-12-18
WUP publication date
2019-09-30
Exclusive right number
Pat.233301
Filipek, P. (2017). Stelaż złożony, składany. https://hdl.handle.net/20.500.14629/17701
