Sposób rozdrabniania struktury materiałów w walcarce skośnej dwurolkowej z osiowym przemieszczaniem materiału wsadowego

Alternative title
Method of grinding the structure of materials in an inclined two-roll rolling mill with axial displacement of the batch material
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.431500
Abstract PL

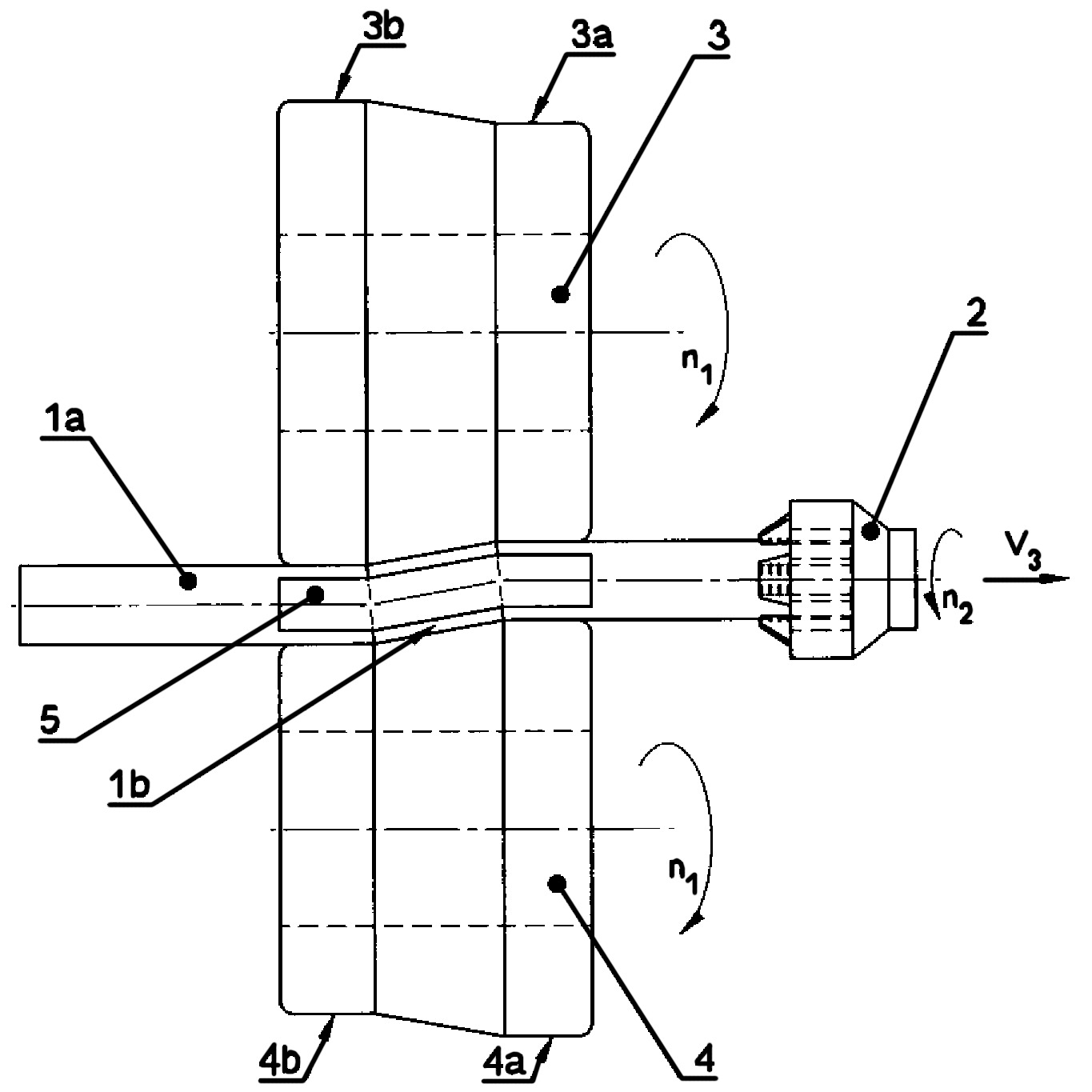

Sposób rozdrabniania struktury materiałów w walcarce skośnej dwurolkowej z osiowym przemieszczaniem materiału wsadowego charakteryzuje się tym, że jeden z końców półfabrykatu w kształcie odcinka pręta mocuje się w szczękach uchwytu (2) ciągnącego, po czym wprowadza się drugi koniec półfabrykatu przy pomocy uchwytu (2) ciągnącego pomiędzy dwa walce (3, 4) robocze i dwie prowadnice (5), z prędkością V1, przy czym walce (3, 4) robocze są usytuowane symetrycznie względem osi półfabrykatu co 180°, a osie obrotu walców (3, 4) roboczych ustawione są równolegle do osi półfabrykatu i obracają się w tym samym kierunku z jednakową prędkością n1, następnie po wprowadzeniu półfabrykatu do przestrzeni między walcowej utworzonej przez dwa (3, 4) robocze i dwie prowadnice (5) wprawia się w ruch postępowy walce dwa (3, 4) robocze w kierunku promieniowym do osi półfabrykatu z prędkością V2 i oddziałuje się powierzchniami (3a, 3b, 4a, 4b) walcowymi walców (3, 4) roboczych na półfabrykat przez co półfabrykat wygina się w kształt litery "Z" i zaciska się półfabrykat (1a) wygięty pomiędzy walcami (3, 4) roboczymi, jednocześnie półfabrykat (1a) wygięty i uchwyt (2) ciągnący wprawia się przez walce (3, 4) robocze w ruch obrotowy z prędkością n2, następnie uchwyt (2) ciągnący wprowadza się w ruch postępowy z prędkością V3 wzdłuż osi walcowania i wyjmuje się półfabrykat (1a) z przestrzeni roboczej dwóch walców (3, 4) roboczych i dwóch prowadnic (5), przy czym w wyniku odziaływania walców (3, 4) roboczych i uchwytu (2) ciągnącego na wygięcie (1b) w kształcie litery "Z" po czym wygięcie (1b) w kształcie litery "Z" przemieszcza się wzdłuż półfabrykatu (1a) na całej jego długości.
Date of filing with the Polish Patent Office or with the competent office abroad
2019-10-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-10-25
Exclusive right number
Pat.239006
Statistics
1Views
18Downloads
Bulzak, T., Tomczak, J., & Pater, Z. (2019). Sposób rozdrabniania struktury materiałów w walcarce skośnej dwurolkowej z osiowym przemieszczaniem materiału wsadowego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18034
