Zestaw narzędzi i sposób półswobodnego wyciskania stopnia

Alternative title
Set of tools and method for semi-free stamping of the grade
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.431697
Abstract PL

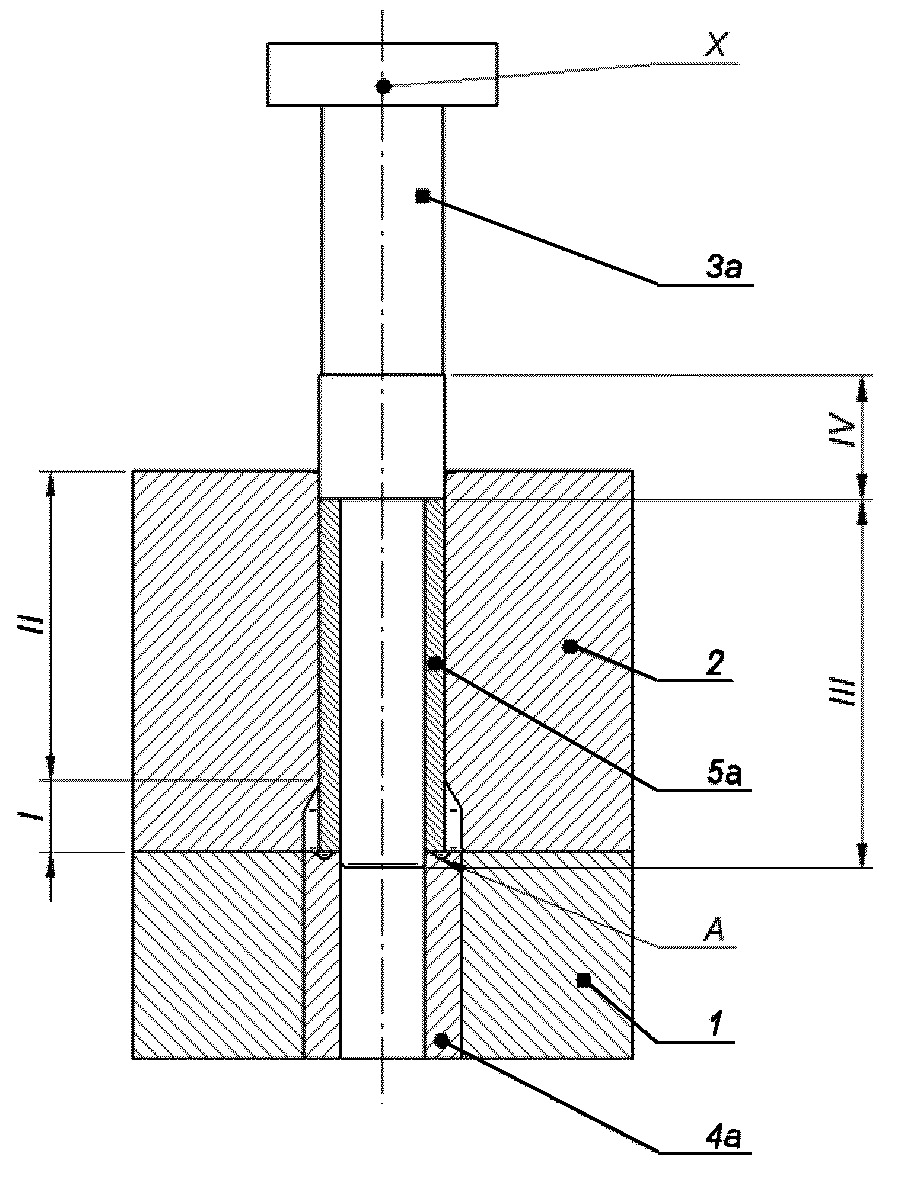

Przedmiotem wynalazku jest zestaw i sposób półswobodnego wyciskania stopnia. Zestaw posiada matrycę (1) w kształcie pierścienia i ułożony z nią współosiowo pojemnik (2) w kształcie pierścienia oraz stempel (3a) umieszczony w pojemniku (2) i wyrzutnik (4a) umieszczony w matrycy (1). Otwór pojemnika (2) w pierwszej strefie (I) od strony kontaktu z matrycą (1) posiada większe pole przekroju poprzecznego niż w drugiej strefie (II) znajdującej się od strony stempla (3a). Sposób polega na tym, że do współosiowo umieszczonego zestawu matrycy (1), pojemnika (2) i wyrzutnika (4a) wprowadza się wsad wzdłużny (5a), który opiera się o wyrzutnik (4a), po czym na koniec wsadu wzdłużnego (5a) wywiera się nacisk stemplem (3a) dociskając wsad wzdłużny (5a) do wyrzutnika (4a), wypełniając strefę pierwszą (I) otworu pojemnika (2), po czym pojemnik (2) przemieszcza się przeciwbieżnie do ruchu stempla (3a).
Date of filing with the Polish Patent Office or with the competent office abroad
2019-10-31
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-08-09
Exclusive right number
Pat.238345
Statistics
1Views
3Downloads
Winiarski, G., Gontarz, A., Bulzak, T. A., & Wójcik, Ł. (2019). Zestaw narzędzi i sposób półswobodnego wyciskania stopnia. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18069
