Sposób i urządzenie do kalibrowania kul dwoma walcami śrubowymi w układzie pionowym

Abstract

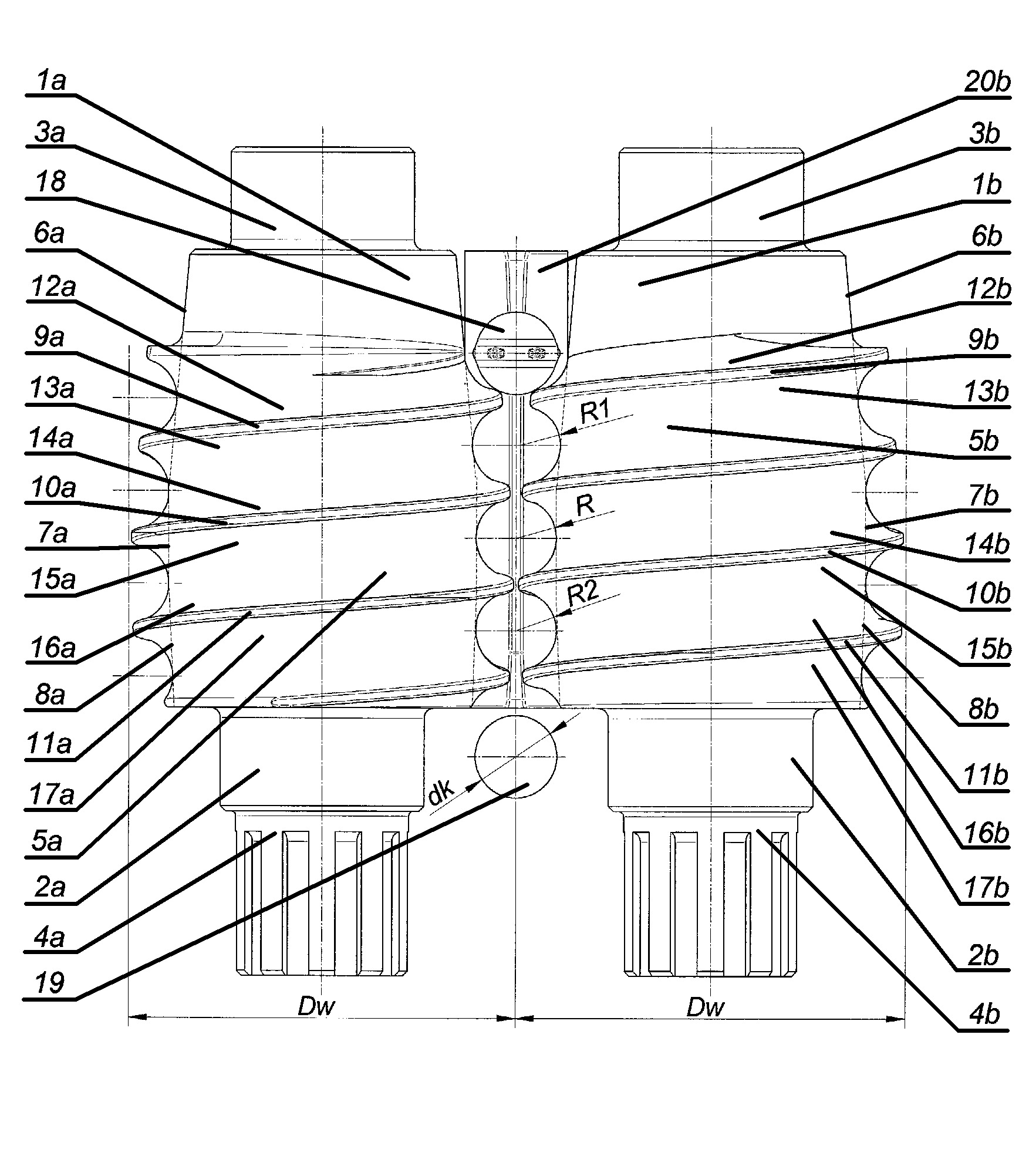

Sposób kalibrowania kul dwoma walcami śrubowymi w układzie pionowym, zwłaszcza kul kutych z główek złomowanych szyn, charakteryzuje się tym, że półfabrykat kuli umieszcza się w przestrzeni roboczej urządzenia, utworzonej przez dwa walce (1a) i (1b) robocze oraz dwie prowadnice (20b) kształtowe, następnie wprawia się walce (1a) i (1b) robocze w ruch obrotowy w tym samym kierunku oraz taką samą prędkością n1 i zgniata się na półfabrykat kuli wklęsłymi powierzchniami (12a), (12b), (13a) i (13b) bocznymi śrubowych występów (9a) i (9b), w wyniku czego wprawia się półfabrykat kuli w ruch obrotowy ze stałą prędkością n2 w kierunku przeciwnym do kierunku obrotów walców (1a) i (1b) roboczych, następnie przemieszcza się półfabrykat kuli między śrubowymi występami (9a), (9b), (10a) (10b), (11a) i (11b) o wklęsłych powierzchniach (12a), (12b), (13a), (13b), (14a), (14b), (15a), (15b), (16a), (16b), (17a) i (17b) bocznych i kalibruje się kształt półfabrykatu kuli i uzyskuje się kulę (19). Urządzenie do kalibrowania kuł, zwłaszcza kul kutych z główek złomowanych szyn posiadające dwa walce robocze oraz dwie prowadnice charakteryzuje się tym, że dwa jednakowe walce (1a) i (1b) robocze położone są pionowo, zaś ich osie są równoległe do siebie.
