Przyłbica z opaską wentylacyjną

Abstract

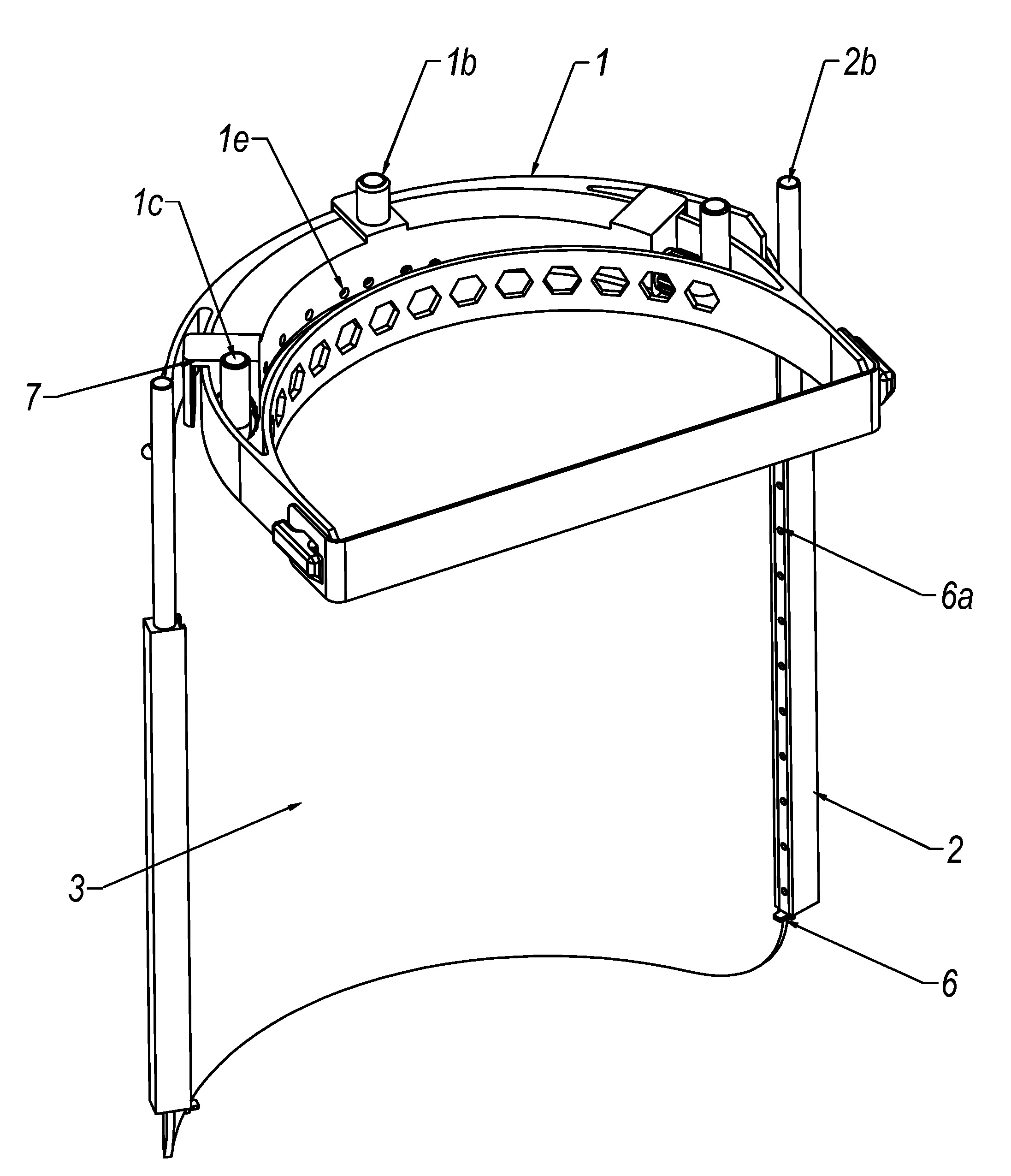

Przedmiotem zgłoszenia jest przyłbica z opaską wentylacyjną posiadająca opaskę nadmuchową. Składa się z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz z dysz posiadających korpusy (2) zamocowane do boków przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z wlotem (1b, 1c). W kanale znajdują się dwa elastyczne przewody o przekroju pierścienia, rozmieszczone symetrycznie względem środka kanał. Pierwszy koniec każdego przewodu znajduje się od strony środkowego wlotu (1b) umieszczonego w środkowej części kanału, a drugi koniec każdego przewodu znajduje się od strony bocznego wlotu (1c) na końcu kanału i zamocowany jest do niego uchwyt służący do obracania przewodu. Na obwodzie przewodu znajdują się przelotowe otwory. W ścianie kanału znajdują się przelotowe otwory, które w pozycji wyjściowej pokrywają się z otworami przewodu. W korpusach (2) dysz znajdują się kanały z wlotami (2b). W bocznych ścianach kanałów dysz znajdują się przelotowe otwory skierowane w stronę nosa i ust użytkownika. Na bocznych ścianach korpusów (2) dysz znajdują się prowadnice, w których znajdują się przesłony (6) z przelotowymi otworami (6a).
