Aktywny segment układu uplastyczniającego wytłaczarki jednoślimakowej

Abstract

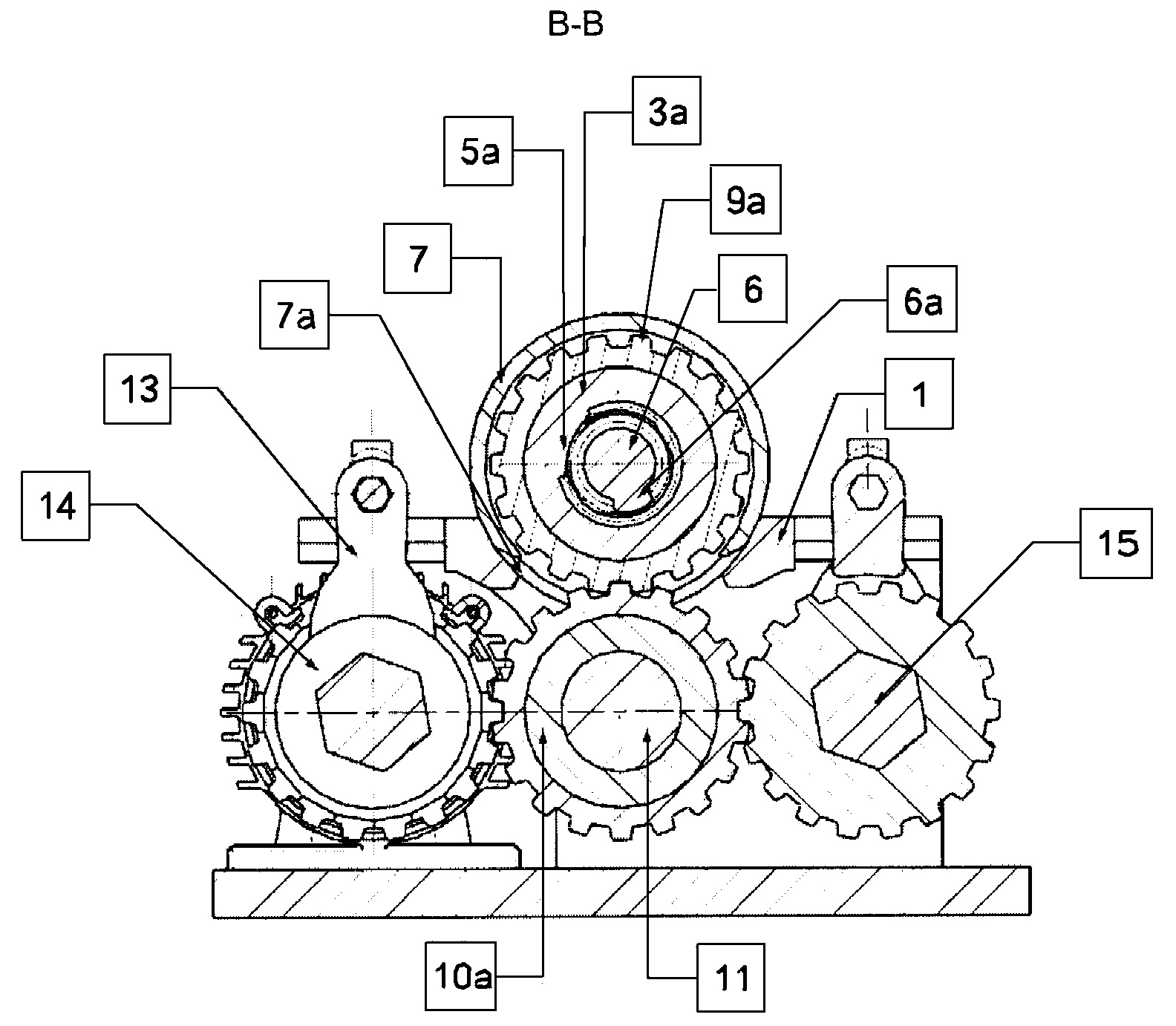

Przedmiotem wynalazku jest aktywny segment układu uplastyczniającego wytłaczarki jednoślimakowej, który posiada podstawę (1), na której znajduje się część cylindryczna składająca się z pierwszej nieruchomej części cylindra, z ułożoną z nią współosiowo drugą nieruchomą częścią cylindra, połączonych za pomocą cylindrycznej obudowy (7), pomiędzy którymi znajdują się co najmniej dwie tuleje obrotowe (3a) napędzane przez koło zębate. Wewnątrz części cylindrycznej znajduje się ślimak (6) z uzwojeniem (6a). Charakteryzuje się on tym, że pierwsza nieruchoma część cylindra oraz druga nieruchoma część cylindra połączone są cylindryczną obudową (7) posiadającą co najmniej dwa rowki przelotowe (7a) usytuowane poprzecznie do osi cylindrycznej obudowy (7). Wewnątrz cylindrycznej obudowy (7), w miejscu rowków przelotowych (7a), pomiędzy nieruchomymi częściami cylindra znajdują się co najmniej dwie tuleje obrotowe (3a), ze zwojem (5a) na ich wewnętrznych powierzchniach, z których każda na swoim zewnętrznym obwodzie posiada uzębienie (9a) zazębione z pośrednim kołem zębatym (10a). Na obydwu końcach podstawy (1) zamocowane są siłowniki, a na końcu każdego siłownika zamocowany jest hak (13), który w środkowej części posiada pustą przestrzeń. Boczne części haka zaczepione są o ścianki rowków znajdujących się po obydwu stronach napędzającego koła zębatego (14) osadzonego przesuwnie na wale napędowym (15) silnika, a napędzające koło zębate (14) zazębiane jest z pośrednim kołem zębatym (10a).
