Ogniwo gąsienicy o zwiększonej wyporności

Abstract

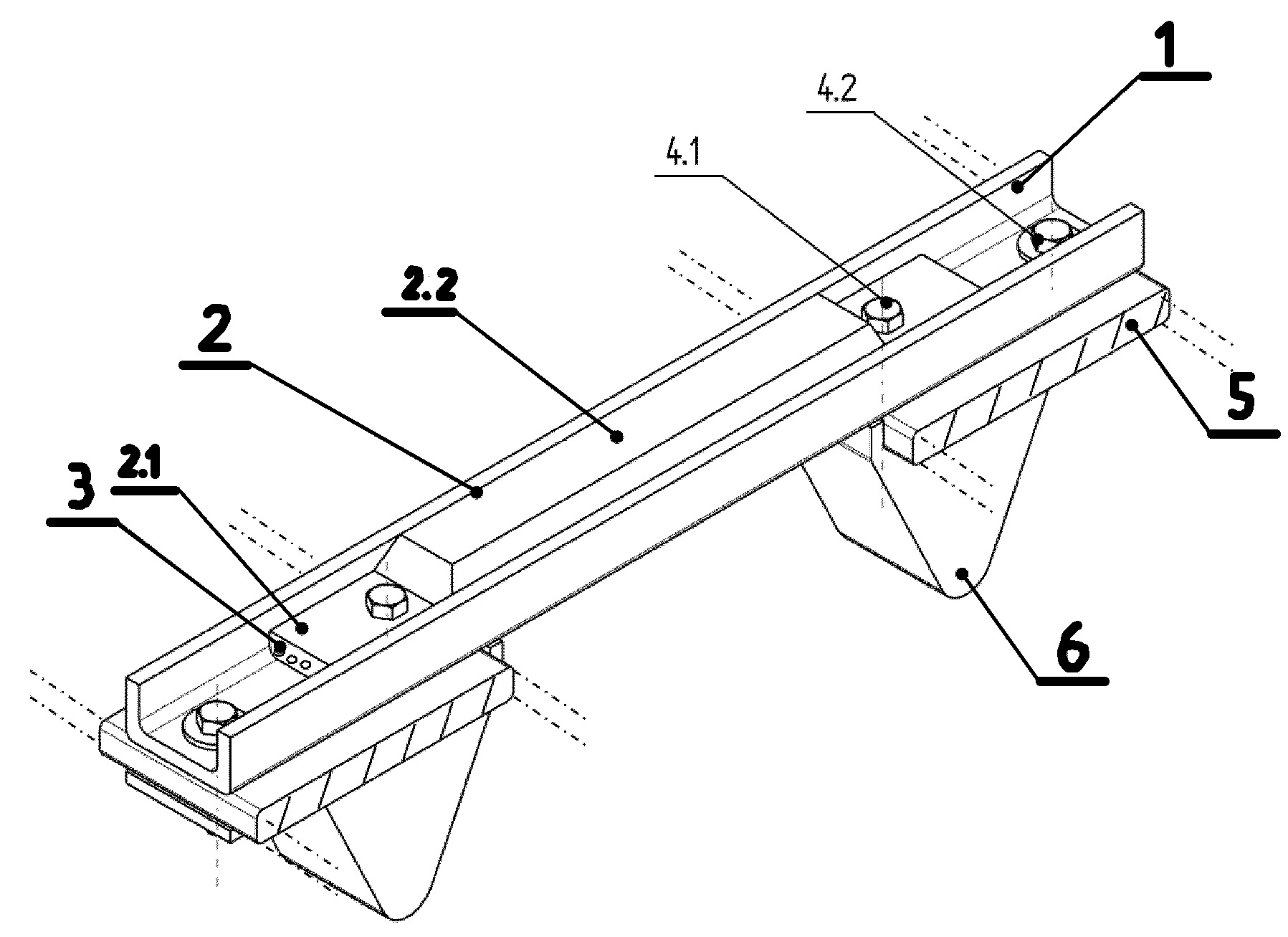

Przedmiotem zgłoszenia jest ogniwo gąsienicy posiadające listwę główną (1) ze ścianami bocznymi i z zamocowaną do jej górnej powierzchni, pomiędzy ścianami bocznymi wkładką (2) wykonaną z gumy neoprenowej. Charakteryzuje się ono tym, że listwa główna (1) wykonana jest z kompozytu polimerowego na osnowie żywicy epoksydowej wzmacnianego włóknami szklanymi splecionymi w tkaninę o splocie krzyżowym i jest połączona z wkładką (2) wykonaną z gumy neoprenowej, która posiada dwa stopnie (2.1, 2.2) wzdłużne, z których pierwszy stopień (2.1) styka się z górną powierzchnią listwy głównej (1). Drugi stopień (2.2) wkładki znajduje się na górnej powierzchni pierwszego stopnia (2.1) wkładki (2) i posiada w przekroju poprzecznym kształt trapezu, którego ściany są nachylone do wewnątrz pod kątem a wynoszącym od 60° do 80° w stosunku do podstawy. Wkładka (2) posiada na swojej długości wzmocnienie w postaci pasów włókien węglowych (3) znajdujących się wewnątrz wkładki i zawulkanizowanych w niej. Do dolnej powierzchni listwy (1) zamocowane są z wykorzystaniem śrub i taśm łączących (5) wykonanych z gumy neoprenowej, grzebienie ustalające (6), posiadające pomiędzy swoimi ścianami zamkniętą komorę, korzystnie próżniową.
