Sposób obciskania obrotowego czterema rolkami wyrobów z gwintami wewnętrznymi

Abstract

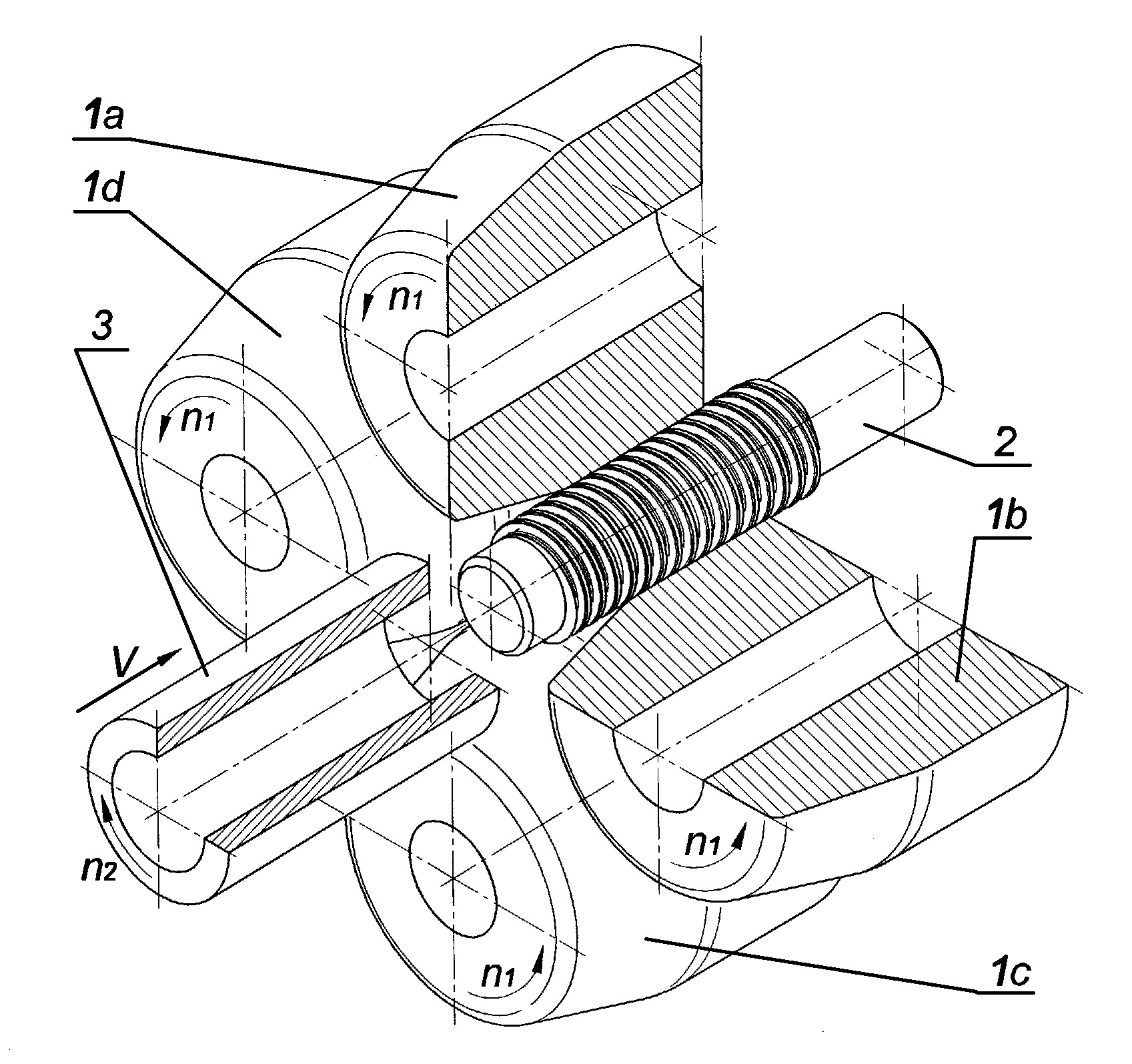

Sposób obciskania obrotowego czterema rolkami wyrobów z gwintami wewnętrznymi, zwłaszcza drążonych odkuwek osiowosymetrycznych z wewnętrznymi występami w kształcie linii śrubowej charakteryzuje się tym, że półfabrykat w kształcie tulei umieszcza się przed czterema jednakowymi narzędziami (1a), (1b), (1c) i (1d) w kształcie rolek oraz przed trzpieniem (2) gwintowanym, na powierzchni którego znajdują się śrubowe występy, przy czym trzpień (2) gwintowany znajduje się pomiędzy czterema narzędziami (1a), (1b), (1c) i (1d), następnie narzędzia (1a), (1b), (1c) i (1d) wprawia się w ruch obrotowy w tym samym kierunku i z taką samą prędkością (n1), zaś półfabrykat wprawia się w ruch postępowy ze stałą prędkością (V) w kierunku narzędzi (1a), (1b), (1c) i (1d) oraz trzpienia (2), w wyniku czego wprawia się półfabrykat w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do ruchu obrotowego narzędzi (1a), (1b), (1c), (1d) i redukuje się średnicę zewnętrzną półfabrykatu, w wyniku czego kształtuje się wewnętrzne występy śrubowe w półfabrykacie na trzpieniu (2), przy czym stosunek prędkości (V) postępowej półfabrykatu do jego prędkości obrotowej (n2) jest równy skokowi kształtowanego gwintu, następnie po osiągnięciu przez półfabrykat położenia końcowego, wyłącza się ruch postępowy półfabrykatu (3) i jednocześnie przełącza się na przeciwny kierunek obrotów narzędzi (1a), (1b), (1c) i (1d), w wyniku czego wprawia się ukształtowany wyrób w ruch obrotowy ze stałą prędkością (n2).
