Wiata przystanku autobusowego z zieloną ścianą

Alternative title
Environmentally friendly bus stop
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.440546
Abstract PL

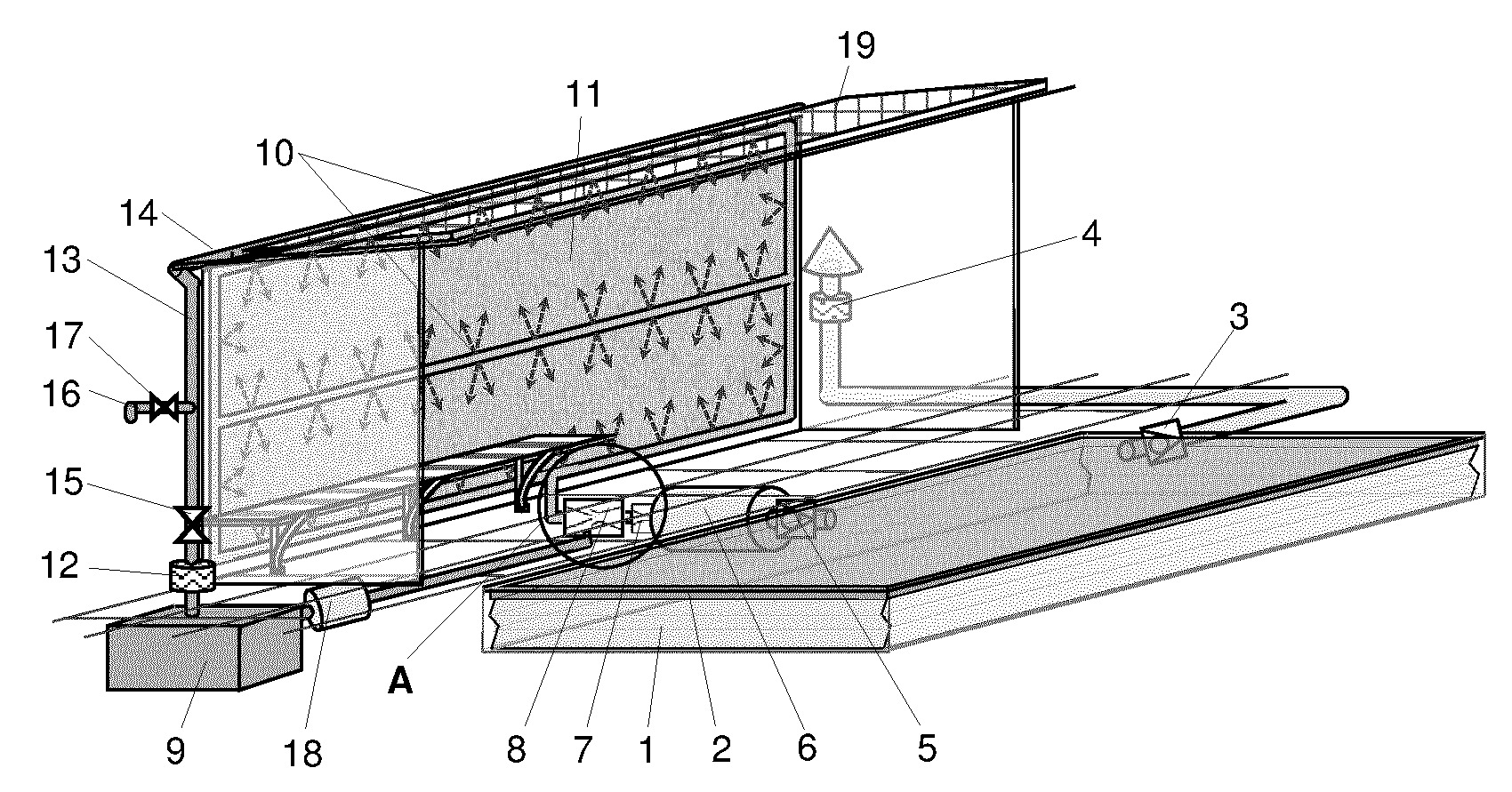

Przedmiotem wynalazku jest proekologiczny przystanek autobusowy posiadający wiatę ze ścianami i zadaszeniem, zlokalizowany w zatoce przystankowej. Charakteryzuje się on tym, że w obrębie zatoki, w miejscu zatrzymywania się pojazdów, jest zagłębiona komora, w której umieszczona jest poduszka pneumatyczna (1) posiadająca wlot i wylot powietrza, na której ułożona jest płyta najazdowa (2). Na wlocie powietrza do poduszki pneumatycznej (1) znajduje się pierwszy zawór zwrotny (3) i filtr powietrza (4). Na wylocie powietrza z poduszki pneumatycznej (1) znajduje się drugi zawór zwrotny (5) i zbiornik sprężonego powietrza (6) z zaworem redukcyjnym (7), który połączony jest z wlotem dozownika inżektorowego (8). Doprowadzenie wody do dozownika inżektorowego (8) połączone jest ze zbiornikiem retencyjnym (9). Wylot dozownika inżektorowego (8) połączony jest z układem dysz (10) zamontowanych w zielonej ścianie (11) będącej ścianą wiaty. Zbiornik retencyjny (9) połączony jest poprzez filtr wody (12) i rurę spustową (13) z rynną (14) zamontowaną na krawędzi zadaszenia wiaty.
Date of filing with the Polish Patent Office or with the competent office abroad
2022-03-04
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-12-04
Exclusive right number
Pat.244148
Połednik, B., & Nowicki, M. (2022). Wiata przystanku autobusowego z zieloną ścianą. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17713
