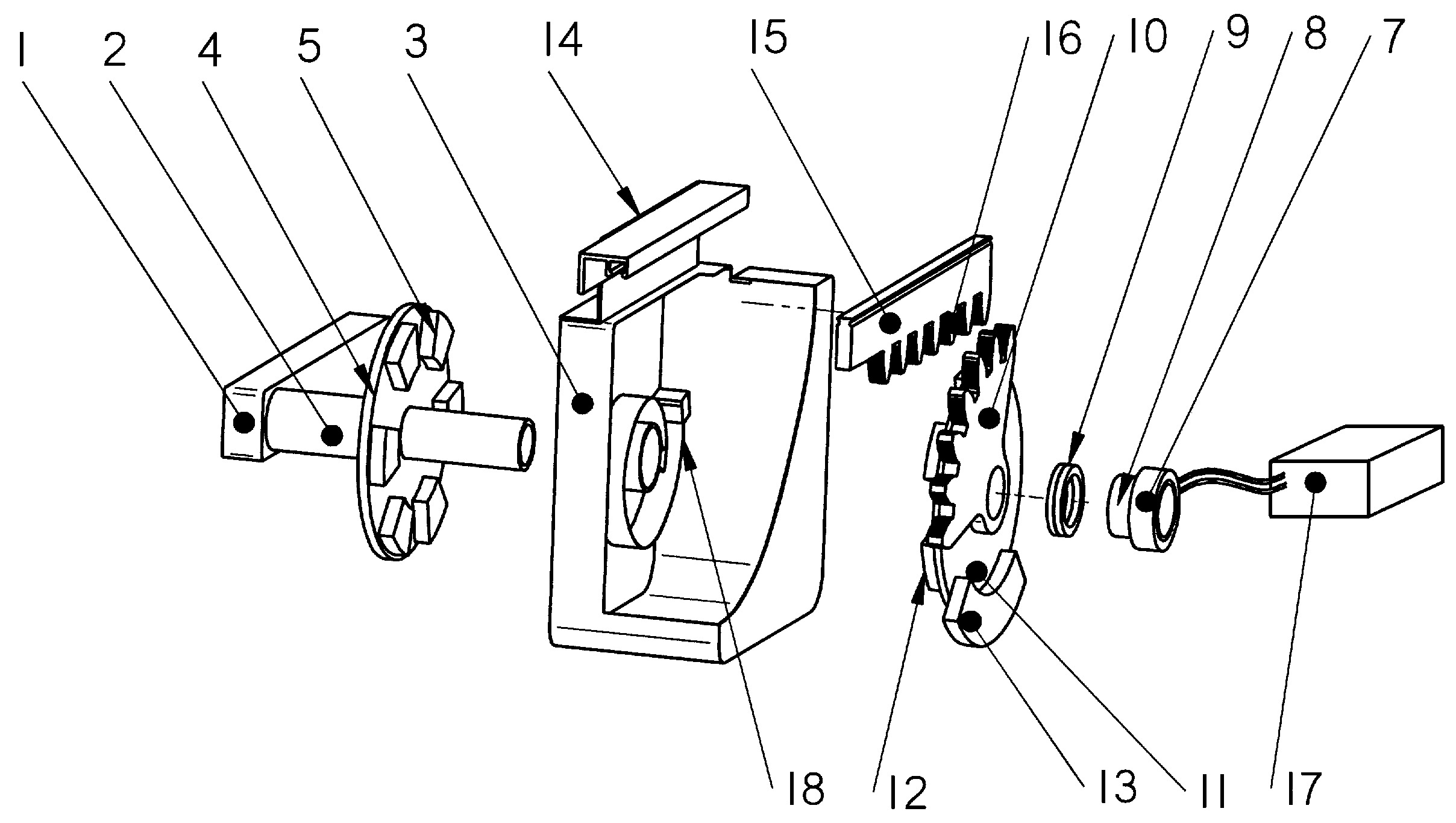

Mechanizm sprzęgowy zamka składa się z klamki (1) z trzpieniem (2), osadzonym obrotowo w mechanizmie (18) sprężynowym, zamocowanym na stałe w korpusie (3), zaś na trzpieniu (2) zamocowana jest na stałe tarcza (4) sprzęgła z wypustami (5), rozmieszczonymi promieniowo na powierzchni tarczy (4) sprzęgła, przy czym koniec trzpienia (2) klamki (1) osadzony jest obrotowo w korpusie (3). Z korpusem (3) połączony jest na stałe cylinder (7) siłownika elektromagnetycznego z ruchomym tłokiem (8) drążonym, połączonym z łożyskiem (9) ślizgowym, które połączone jest z zębatką (10), na stałe połączoną z tarczą (11) sprzęgła z wypustami (12) i ciężarkiem (13), przy czym korpus (3) jest na stałe połączony z prowadnicą (14), połączoną suwliwie z ryglem (15), posiadającym zębatkę (16) liniową, zaś cylinder (7) siłownika połączony jest z modułem (17) generowania sygnałów dla urządzeń wykonawczych.
