Narzędzie spiralno-śrubowe do walcowania skośnego kul

Alternative title
Spiral-screw tool for diagonal ball rolling
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2012
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.398914
Abstract PL

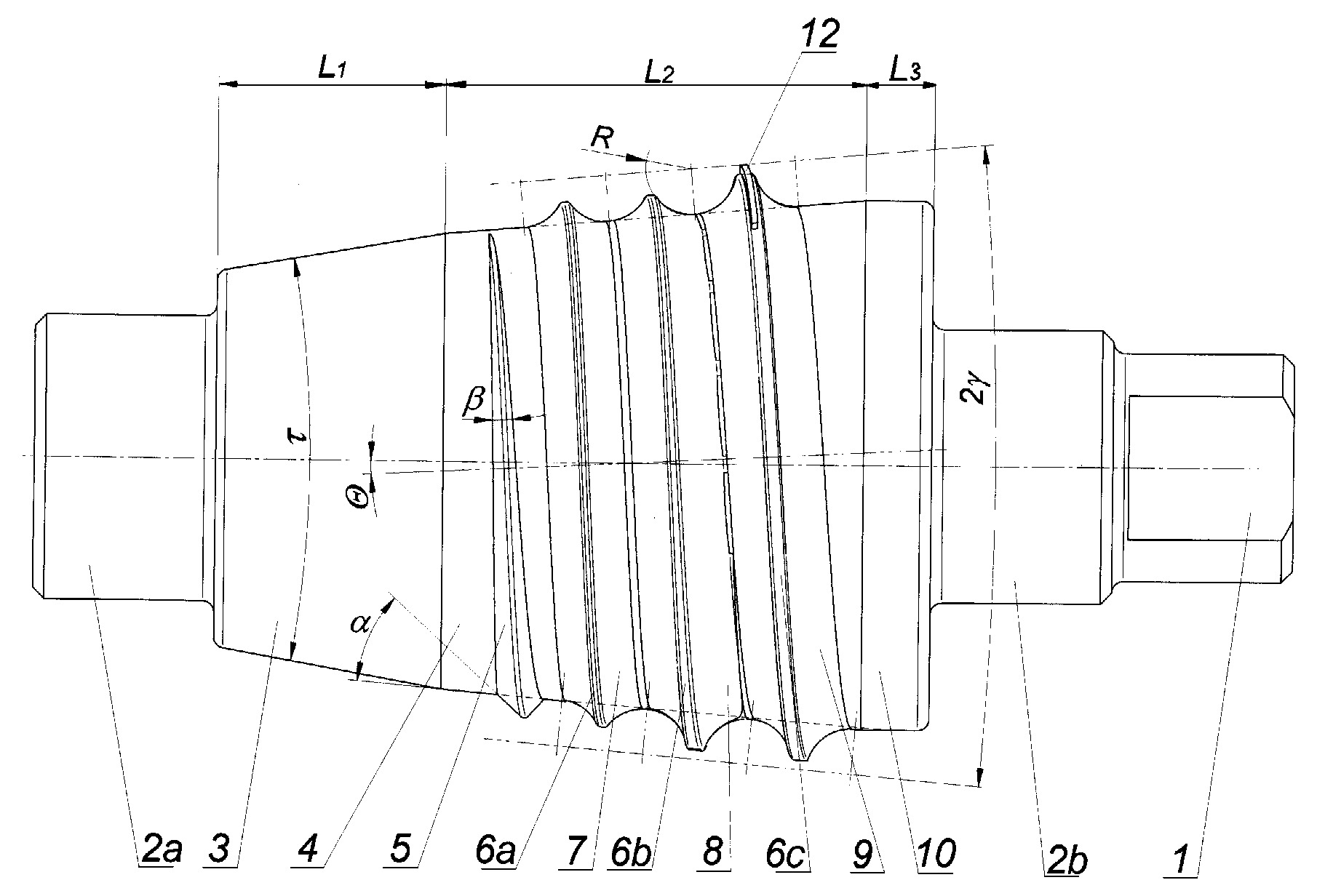

Narzędzie spiralno - śrubowe do walcowania skośnego kuł składające się ze stopniowego walca, w skład którego wchodzi czop napędowy, czopy łożyskowe oraz stożkowy walec roboczy, charakteryzuje się tym, że na stożkowym walcu roboczym od strony przeciwnej do czopa (1) napędowego znajduje się redukcyjna powierzchnia (3) wejściowa o długości (L1), która posiada stożkowy kształt o stałym kącie rozwarcia (τ), następnie za redukcyjną powierzchnią (3) wejściową znajduje się stożkowa powierzchnia (4) robocza o długości (L2) i stałym kącie rozwarcia (2γ), na której od strony redukcyjnej powierzchni (3) wejściowej znajduje się klinowy występ (5) śrubowy, o stałym kącie rozwarcia (β) i pochylenia powierzchni bocznych (α), stopniowo zwiększających swoją wysokość i szerokość, zaś za klinowym występem (5) śrubowym znajdują się kształtowe występy (6a), (6b) i (6c) śrubowe, o wklęsłych powierzchniach (7), (8), (9) bocznych, które tworzą wykrój w kształcie walcowanych kul o promieniu (R) równym kształtowanej kuli, przy czym kształtowe występy (6a), (6b) i (6c) śrubowe stopniowo zwiększają swoją szerokość i wysokość, zaś za kształtowymi występami (6a), (6b) i (6c) śrubowymi znajduje się walcowa powierzchnia (10) wyjściowa o stałej długości (L3). Na końcowym kształtowym występie (6c) śrubowym, znajduje się dodatkowy występ (12) rozdzielający ukształtowane kule od półfabrykatu. Na powierzchniach bocznych klinowego występu (5) śrubowego, znajdują się nacięcia.
Date of filing with the Polish Patent Office or with the competent office abroad
2012-04-23
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-06-30
Exclusive right number
Pat.222131
Pater, Z., & Tomczak, J. (2012). Narzędzie spiralno-śrubowe do walcowania skośnego kul. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17153
