Sposób kucia półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego

Alternative title
Method of forging a semi-finished product on a hydraulic press, in particular for producing an aerospace fastener
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.431796
Abstract PL

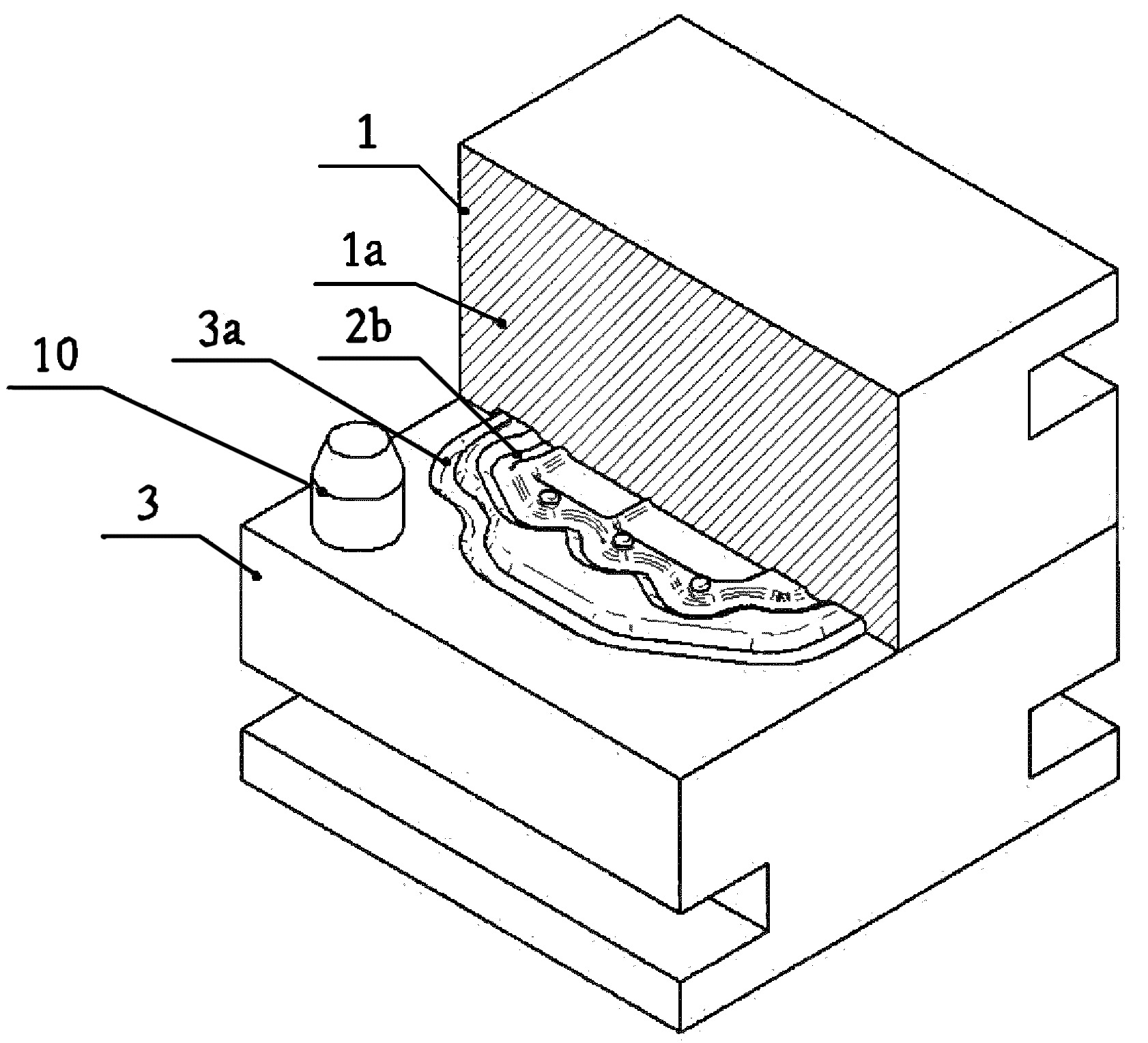

Sposób kucia półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego polega na tym, że narzędzia górne (1) i dolne (3) posiadające w części środkowej wykroje robocze (1a i 3a) montuje się na prasie hydraulicznej o nacisku 3000 kN i nagrzewa się przy użyciu palników gazowych do temperatury 300°C, po czym materiał wsadowy (2a) w kształcie przedkuwki kształtowej odlewanej w formach piaskowych z mniej plastycznych stopów magnezu z grupy magnez-aluminium-cynk nagrzewa się w piecu w zakresie temperatur 400 - 430°C, korzystnie 420°C, w czasie do 45 minut, następnie nagrzany materiał wsadowy (2a) umieszcza się w wykroju roboczym (3a) narzędzia dolnego (3), po czym naciska się prasą hydrauliczną na narzędzie górne (1) posiadające dwa jednakowe nieprzelotowe otwory prowadzące za pomocą dwóch jednakowych kołków prowadzących (10) znajdujących się na narzędziu dolnym (3) i wprawia się narzędzie górne (1) w ruch postępowy w dół z prędkością (V1) do 15 mm/s w kierunku narzędzia dolnego (3) i zgniata się materiał wsadowy (2a) wykrojem roboczym (1a) narzędzia górnego (1) i wykrojem roboczym (3a) narzędzia dolnego (3) i kształtuje się półfabrykat (2b) z mniejszym stopniem przekucia.
Date of filing with the Polish Patent Office or with the competent office abroad
2019-11-14
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-05-31
Exclusive right number
Pat.237782
Statistics
2Views
Dziubińska, A., Surdacki, P., Winiarski, G., Majerski, K., & Szucki, M. (2019). Sposób kucia półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18021
