Uchwyt formy odlewniczej

Głogowska, Karolina

Uchwyt formy odlewniczej

Alternative title

Casting mold holder

Type

Patent

Subtype

Invention

Authors/Creators

Głogowska, Karolina

Publisher

Urząd Patentowy Rzeczypospolitej Polskiej

Date

2021

Weblink

https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.439649

Abstract PL

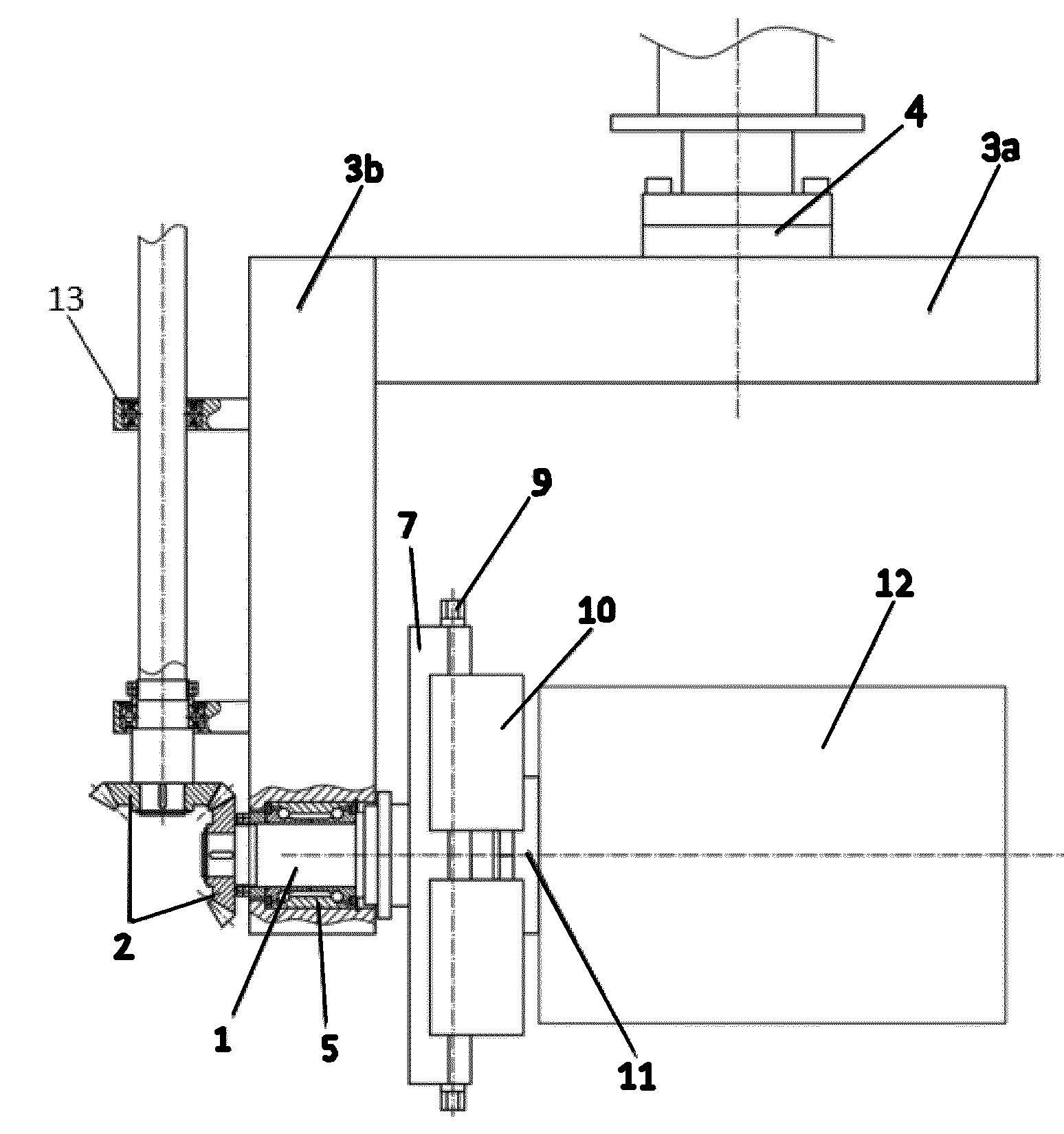

Uchwyt do mocowania formy odlewniczej posiadający napęd składający się z wałka napędowego (1), na którym zamocowane są dwa koła zębate (2) charakteryzuje się tym, że składa się z dwóch jednakowych płaskowników górnego (3a) i bocznego (3b) połączonych ze sobą w kształt litery „L”. Do płaskownika górnego (3a) w części środkowej zamocowany jest uchwyt mocujący (4). Do dolnej części płaskownika bocznego (3b) zamocowany jest wałek napędowy (1) łożyskowany w łożysku (5). Do wałka napędowego (1) zamocowana jest za pomocą co najmniej trzech śrub montażowych obudowa (7) w kształcie wyprofilowanego ceownika. Wewnątrz obudowy (7) w jej środkowej części znajduje się wkładka ustalająca, a we wkładce ustalającej znajduje się śruba rzymska (9). Na śrubę rzymską (10) na obu jej końcach nałożone są jednakowe szczęki (10). Pomiędzy szczękami (10) znajduje się element mocujący (11), który połączony jest na stałe z formą odlewniczą (12).

Date of filing with the Polish Patent Office or with the competent office abroad

2021-11-26

Date of publication in ‘WUP’ or equivalent foreign bulletin

2024-01-22

Exclusive right number

Pat.244386
