Sposób i urządzenie do pomiaru stopnia zużycia noży do cięcia, zwłaszcza opon

Abstract

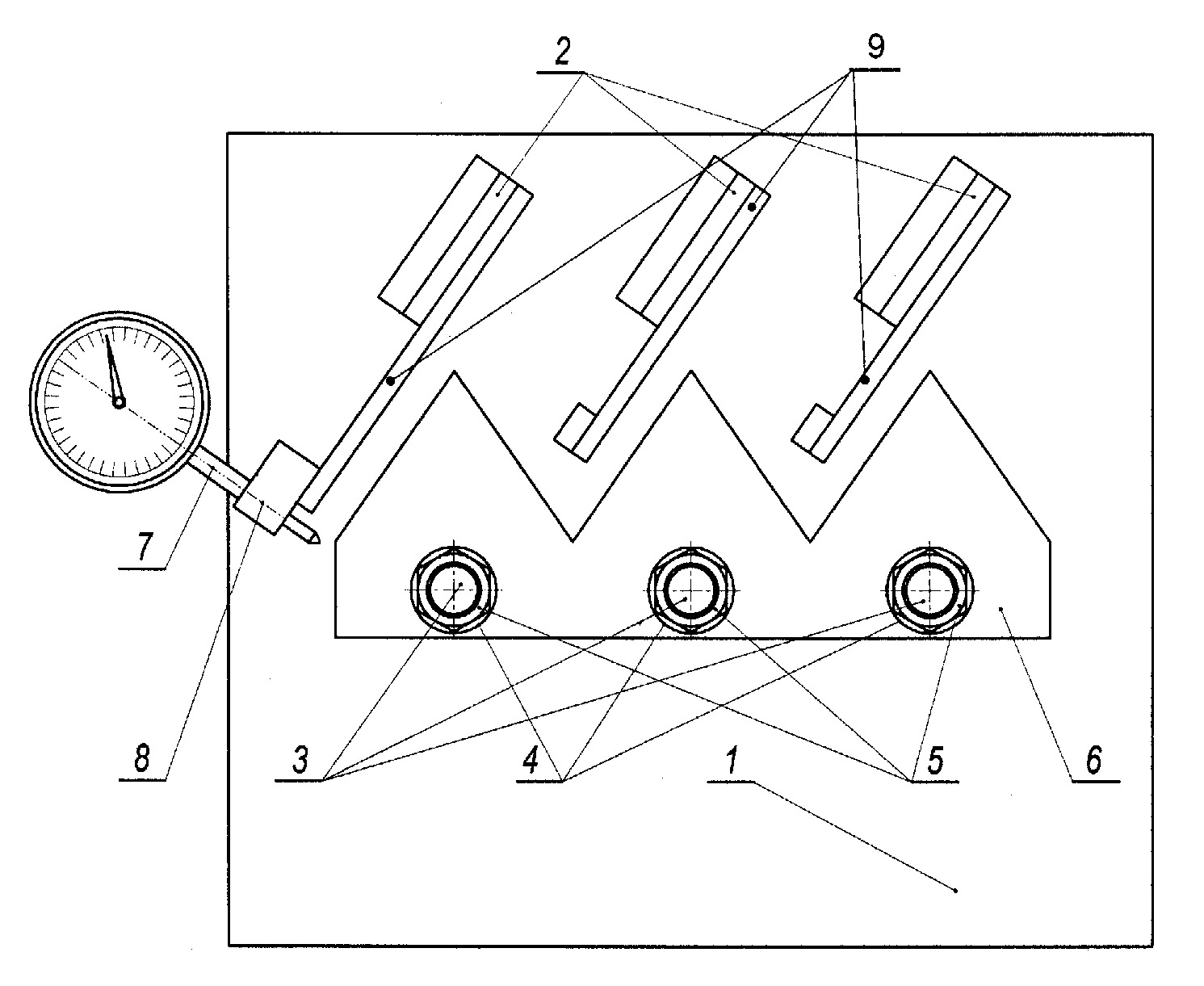

Sposób mierzenia stopnia zużycia noży, zwłaszcza do cięcia opon polega na tym, że nóż (6) do cięcia opon mocuje się do podstawy (1) urządzenia za pomocą trzech gwintowanych trzpieni (3) o średnicach niniejszych od średnicy otworów wykonanych w nożu (6) do cięcia opon, za pomocą stożkowo zwężających się tulei (4) oraz nakrętek (5), przy czym czujnik (7) zegarowy długości ustawia się w uchwycie (8), przesuwnym na wymaganej wysokości nad podstawą (1) urządzenia, oraz przesuwając płytę (9) względem elementu (2) prowadzącego urządzenia ustawia się czujnik zegarowy długości w wybranych punktach zęba noża (6) do cięcia opon, następnie dokonuje się pomiaru położenia uchwytu czujnika (7) zegarowego długości względem podstawy (1) urządzenia oraz elementu (2) prowadzącego przymocowanego na stałe do podstawy (1) urządzenia i odczytuje się wskazanie czujnika (7) zegarowego długości. Pomiar powtarza się wielokrotnie dla każdego z trzech zębów. Następnie obraca się nóż (6) do cięcia opon względem poziomej osi symetrii i pomiar powtarza się dla drugich płaszczyzn zębów, przy czym miarą stopnia zużycia zębów noża (6) jest różnica we wskazaniach czujnika (7) zegarowego długości dla noża przed eksploatacją oraz noża po eksploatacji w tych samych miejscach na powierzchni zębów.
