Interaktywny model 3D budynku cerkwi

Abstract

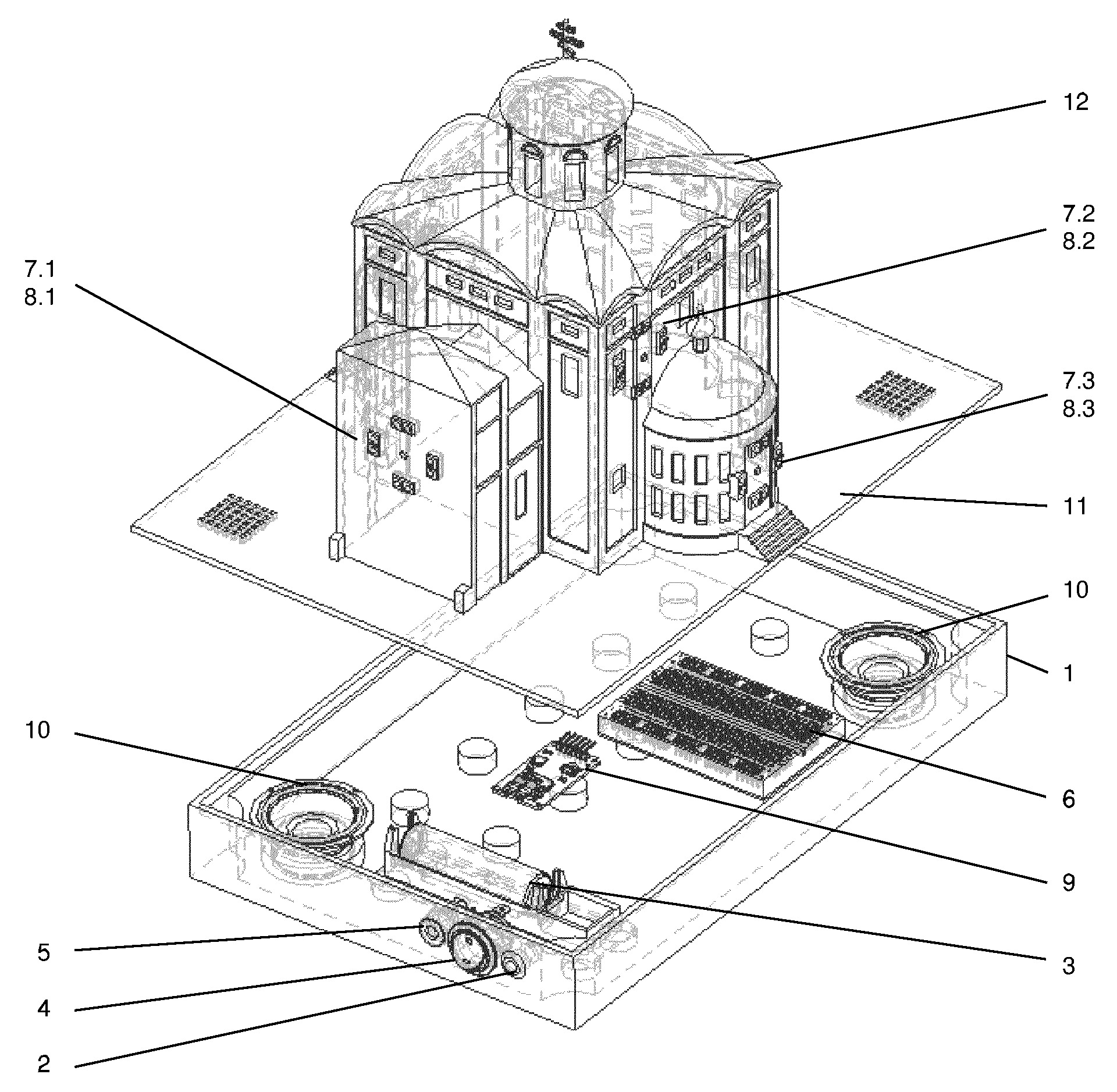

Przedmiotem wynalazku jest interaktywny model 3D budynku cerkwi posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku cerkwi (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3) składa się z pary czujników zbliżeniowych ułożonych w orientacji poziomej, ale każdy z tych czujników ma orientację pionową oraz pary czujników zbliżeniowych ułożonych w orientacji pionowej, ale każdy z tych czujników ma orientację poziomą i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. W parze czujników w orientacji poziomej odbiornik czujnika pierwszego oraz odbiornik czujnika drugiego znajdują się na dole, a w parze czujników w orientacji pionowej odbiornik czujnika trzeciego oraz odbiornik czujnika czwartego znajdują się po lewej stronie, a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Centralnie na ścianie cerkwi od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej ścianie cerkwi powyżej dachu absydy od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2), na ścianie prawej absydy cerkwi na wysokości drzwi od strony frontowej znajduje się trzeci moduł zbliżeniowy (7.3). Na prawej ścianie cerkwi od strony tylnej znajduje się czwarty moduł zbliżeniowy.
