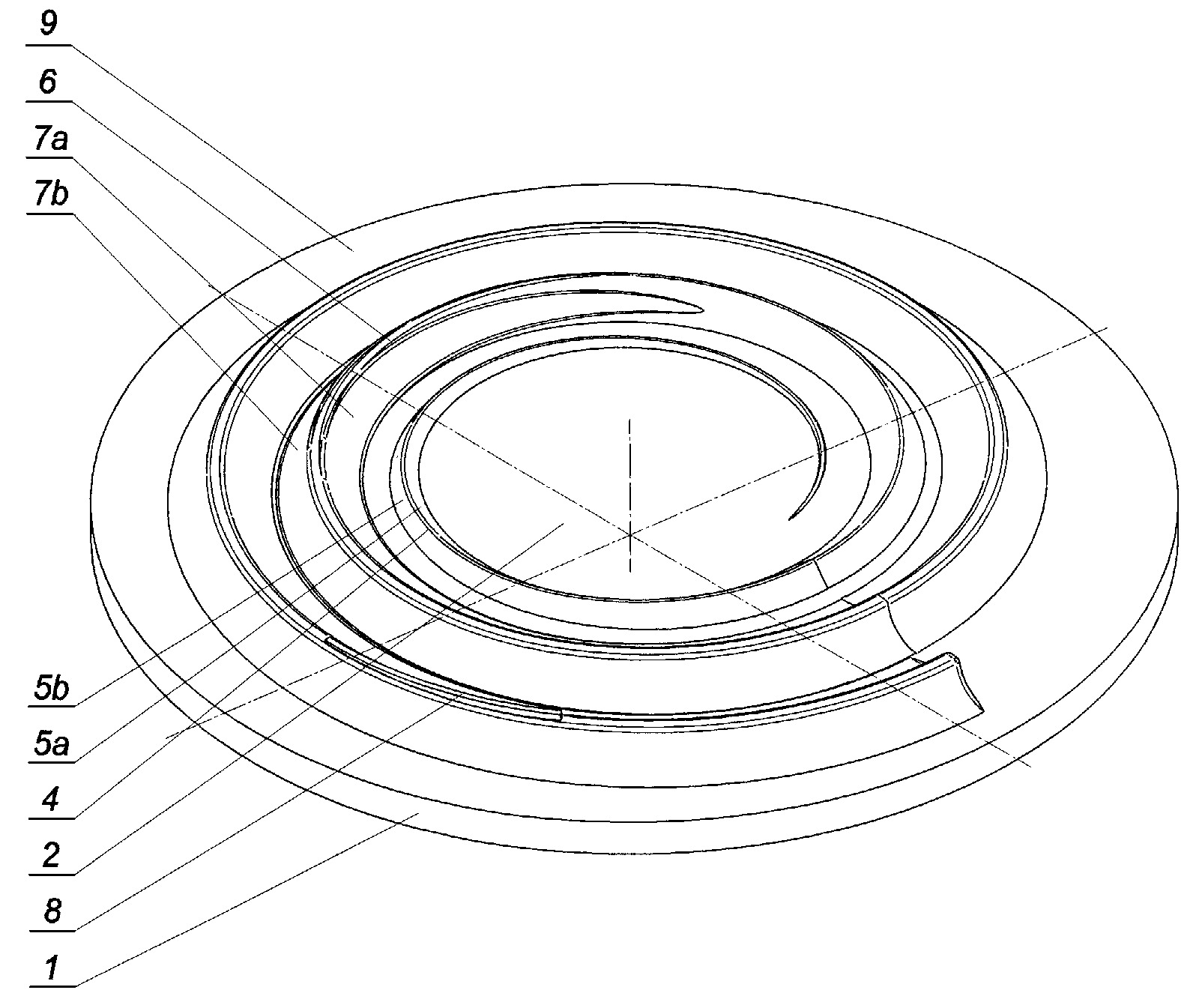

Narzędzie stożkowo - spiralne do walcowania poprzecznego kuł, które ma kształt tarczy, charakteryzuje się tym, że na powierzchni czołowej tarczy (1), w jej osi, znajduje się stożkowa powierzchnia (2) wejściowa, której tworząca pochylona jest pod stałym kątem a za stożkową powierzchnią (2) wejściową znajduje się stożkowa powierzchnia robocza, na której znajduje się klinowy występ (4) spiralny o stałym kącie rozwarcia i pochylenia powierzchni (5a, 5b) bocznych, który stopniowo zwiększa swoją wysokość i szerokość, zaś za klinowym występem (4) spiralnym, na stożkowej powierzchni roboczej znajduje się kształtowy występ (6) spiralny, o wklęsłych powierzchniach (7a, 7b) bocznych, które tworzą wykrój w kształcie walcowanych kul o promieniu równym promieniowi kształtowanej kuli, przy czym kształtowy występ (6) spiralny stopniowo zwiększa swoją szerokość i wysokość, zaś na ostatnim zwoju kształtowego występu (6) spiralnego znajduje się nóż (8) rozdzielający, natomiast za kształtowym występem (6) spiralnym znajduje się stożkowa powierzchnia (9) wyjściowa. Na powierzchniach bocznych klinowego występu (4) spiralnego znajdują się nacięcia technologiczne, zaś na stożkowej powierzchni roboczej znajduje się od dwóch do dziesięciu klinowych występów (4) spiralnych.
Additional information
Application date
2012-06-19
WUP publication date
2016-05-31
Exclusive right number
Pat.221686
Pater, Z., & Tomczak, J. (2012). Narzędzie stożkowo-spiralne do walcowania poprzecznego kul. https://hdl.handle.net/20.500.14629/17084
