Urządzenie i sposób do wyznaczania optymalnej dawki flokulanta przy klarowaniu oraz przy zagęszczaniu zawiesin

Abstract

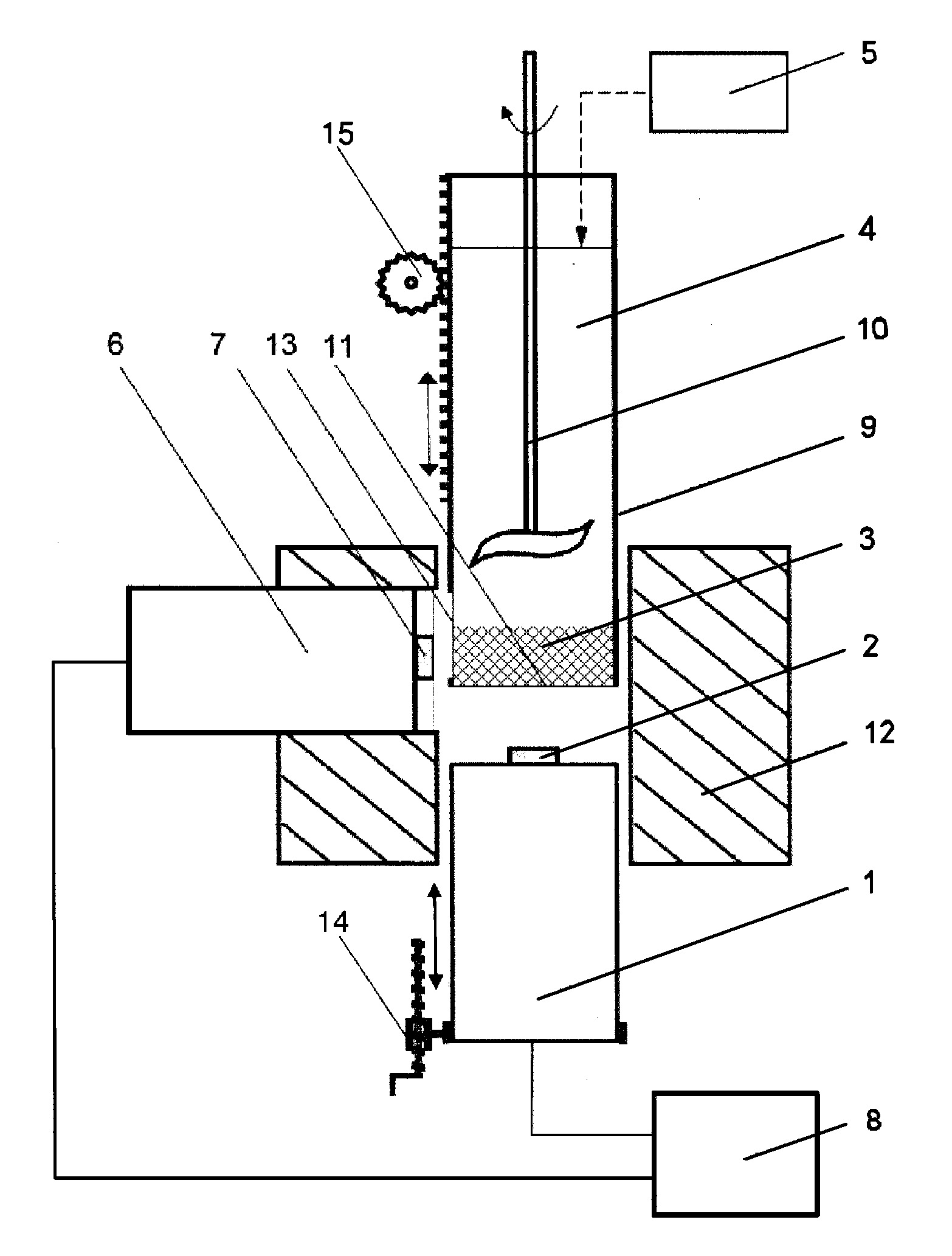

Przedmiotem zgłoszenia jest urządzenie do wyznaczania optymalnej dawki flokulanta przy klarowaniu oraz przy zagęszczaniu zawiesin posiadające cylinder sedymentacyjny (9), w którym znajduje się mieszadło (10), a nad cylindrem sedymentacyjnym (9) znajduje się dozownik flokulanta (5). Dolna część cylindra sedymentacyjnego (9) otoczona jest osłoną przeciwradiacyjną (12). Cylinder sedymentacyjny (9) posiada dno (11) wykonane z materiału o niskiej absorpcji promieniowania jądrowego, poniżej którego znajduje się źródło promieniowania beta (2) i umieszczona pod nim sonda (1) do pomiaru natężenia promieniowania beta oraz urządzenie wyposażone jest w moduł przeliczający (8). Charakteryzuje się ono tym, że nad dnem (11) cylindra sedymentacyjnego (9) znajduje się w osłonie przeciwradiacyjnej (12) źródło promieniowania jądrowego (7) z umieszczoną za nim sondą (6) do pomiaru natężenia jądrowego. Fragment ścianki bocznej (13) cylindra sedymentacyjnego (9) znajdujący się od strony źródła promieniowania jądrowego (7) wykonany jest z materiału o niskiej absorpcji promieniowania jądrowego, a obydwie sondy (1 i 6) połączone są z modułem przeliczającym (8). Przedmiotem zgłoszenia jest również sposób wyznaczania optymalnej dawki flokulanta przy klarowaniu oraz przy zagęszczaniu zawiesin, w którym do zawiesiny (4) dodaje się flokulant w ilości od 0 do 100 g/m3 i miesza się zawiesinę (4) z flokulantem. Na wydzielony osad (3) kieruje się promieniowanie beta ze źródła promieniowania beta (2), a wstecznie rozpraszane przez osad (3) promieniowanie beta mierzy się za pomocą sondy (1) do pomiaru natężenia promieniowania beta. Charakteryzuje się on tym, że na osad (3) zawiesiny (4) kieruje się promieniowanie jądrowe gamma lub X ze źródła promieniowania jądrowego (7), a wstecznie rozpraszane przez osad (3) promieniowanie jądrowe mierzy się za pomocą sondy (6) do pomiaru natężenia promieniowania jądrowego gamma lub X. Otrzymane wartości natężeń wstecznie rozpraszanego przez osad (3) promieniowania beta oraz promieniowania gama lub X przesyła się do modułu przeliczającego (8) i wykorzystując dane kalibracyjne określa się optymalną ilość dozowanego flokulanta.
