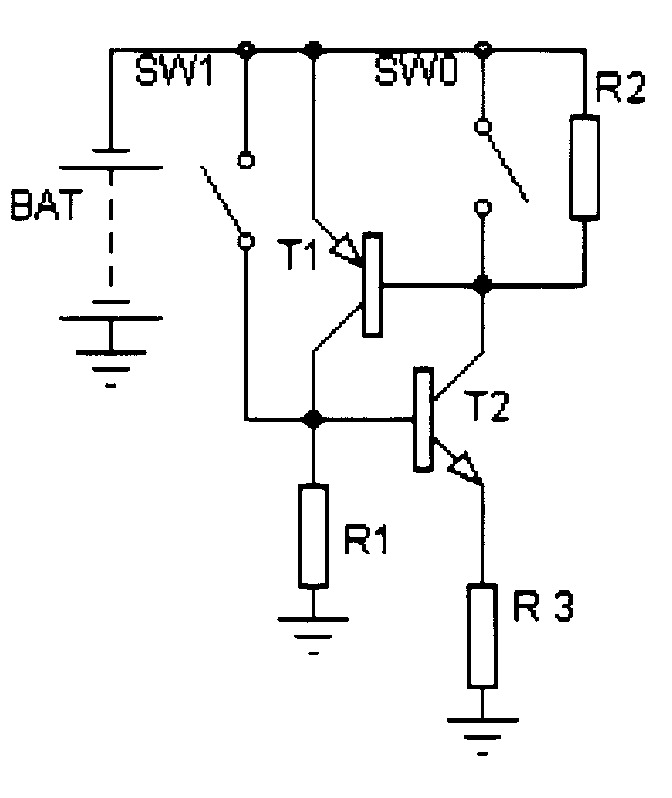

Załącznik przepływu prądu składający się ze źródła prądu, styku załączającego, styku wyłączającego, oporników, tranzystorów i odbiornika prądu charakteryzuje się tym, że po zwarciu styku (SW1), przepływający przez opornik (R1) prąd polaryzuje bazę tranzystora (T2) wymuszając przepływ prądu przez opornik (R2), co jest przyczyną polaryzacji baty tranzystora (T1), skutkiem czego po otwarciu styku (SW1) prąd w dalszym ciągu przepływa przez opornik (R1), co przy spolaryzowanej bazie tranzystora (T2) wymusza przepływ prądu przez odbiornik (R3), przy czym zwarcie styku (SWO) znosi polaryzację bazy tranzystora (T1) i odcina przepływ prądu ze źródła (BAT) do odbiornika (R3).
