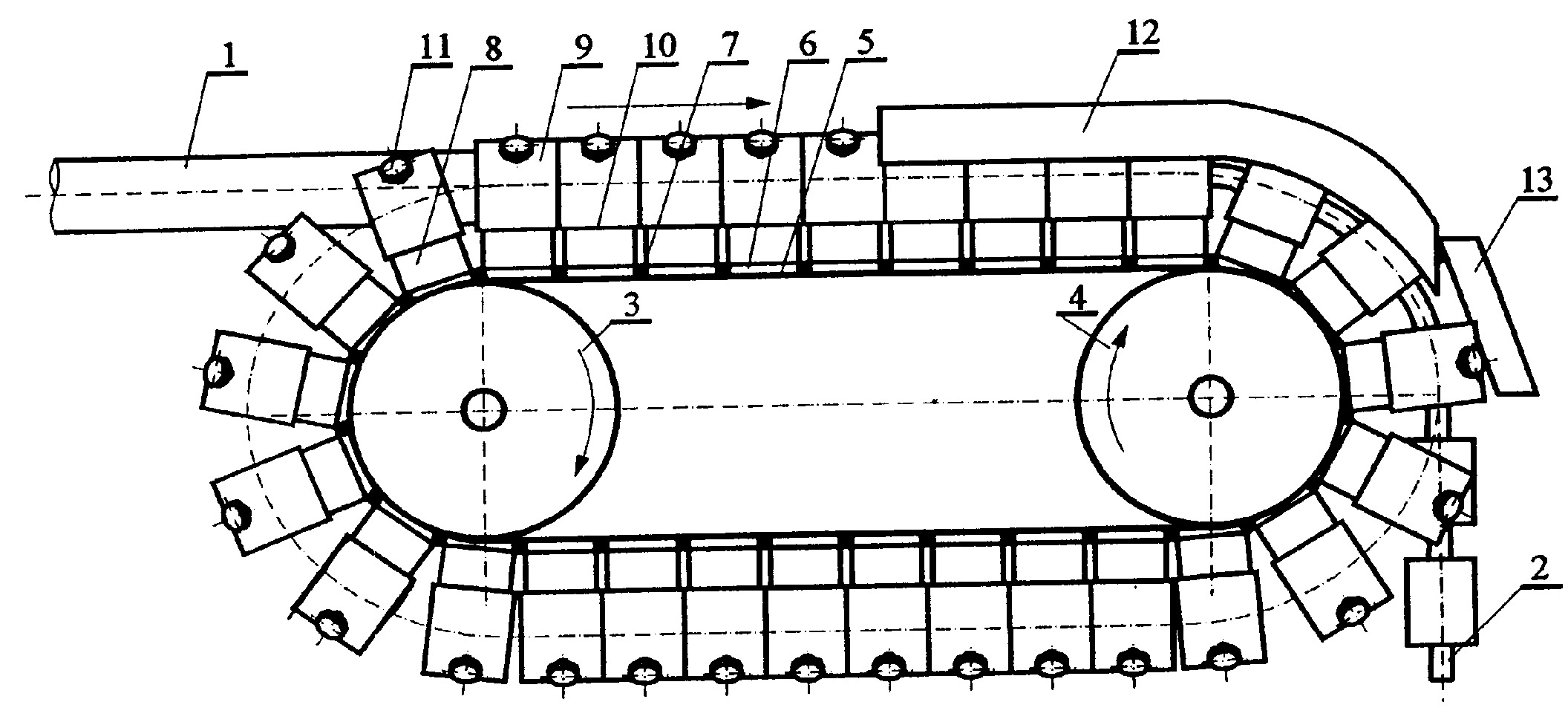

Urządzenie odbierająe wytłoczynę z tworzywa polimerowego z linii technologicznej wytłaczania, zwłaszcza do odbierania wytłoczyny w postaci rurkowego elementu pławnego (1) z jednoczesnym jego nawlekaniem na osnowę polimerową (2) i następnie rozdzielaniem na segmenty, pozostające obciśnięte na nierozdzielonej, ciągłej osnowie, posiada osadzone w ramie dwa koła (3, 4) jedno napędzające z napędem elektrycznym oraz przekładnią kierunku ruchu gąsienic i drugie napędzane, na których porusza się gąsienica (5), składająca się z połączonych ze sobą ogniw (6). Ogniwa (6) gąsienicy (5) znajdują się na kole (3) napędzającym i kole (4) napędzanym i są wykonane w kształcie prostokątnych płytek połączonych sworzniami (7) z umocowanymi wspornikami (8), na których za pomocą przegubów (10) są umocowane szczęki ruchome, wyposażone w ostrza tnące (9), z rolkami (11), sterowane za pomocą suwaków (12, 13).
Additional information
Application date
2001-06-08
WUP publication date
2008-01-31
Exclusive right number
Pat.196515
Sikora, R., Lakutowicz, J., Sikora, J., & Bociąga, E. (2001). Urządzenie odbierające. https://hdl.handle.net/20.500.14629/17053
